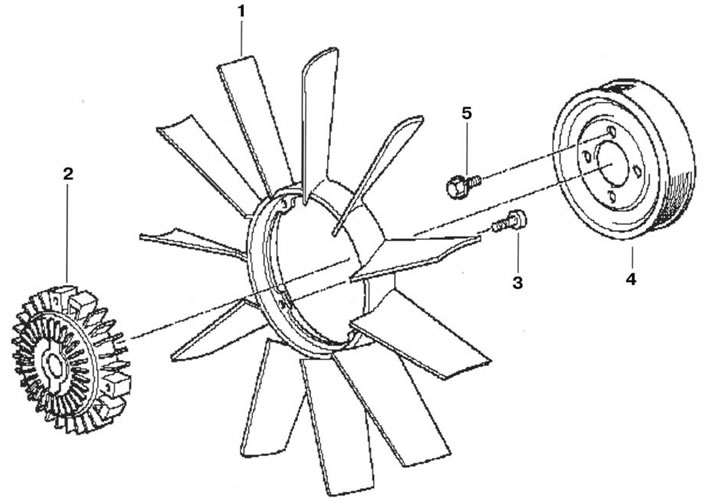

Рис. 5.221. Вентилятор: 1 - вентилятор; 2 - муфта; 3, 5 - болт (М6х16); 4 - шкив

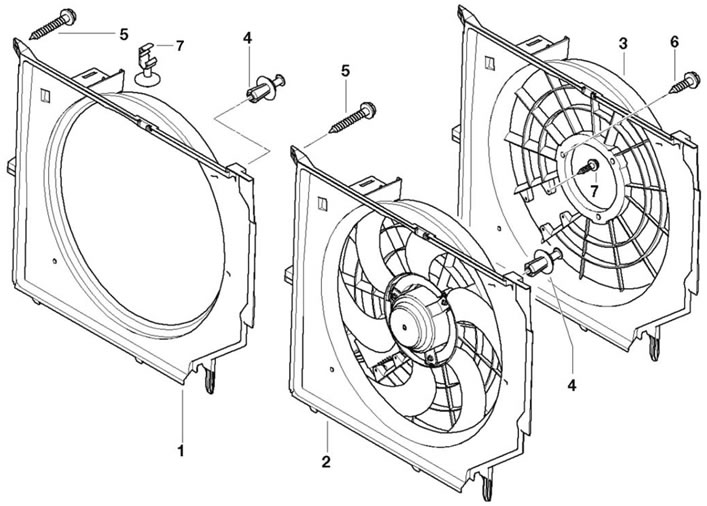

Рис. 5.222. Кожух вентилятора: 1 - кожух; 2 - кожух с вентилятором; 3 - кожух («Bosch»); 4 - распорная заклепка; 5 - винт-саморез; 6 - винт; 7 - держатель
Придерживая шкив от проворачивания приспособлением «11.5.030», используя приспособление «11.5.040» (рис. 5.223), ослабить накидную гайку (М32) насоса охлаждающей жидкости, резьба гайки левая. При отворачивании гайки можно удерживать вал насоса охлаждающей жидкости сжатием поликлинового ремня его привода, что обеспечивает удержание ступицы от вращения.

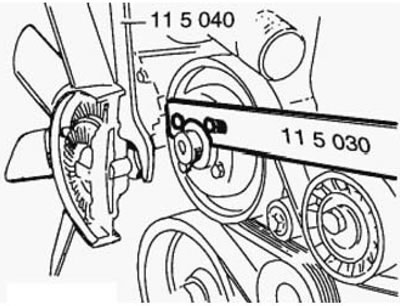

Рис. 5223. Крепление вентилятора
При необходимости отвернуть болты крепления кожуха вентилятора. После ослабления гайки, полностью отвернуть ее, удерживая ключом и вращая крыльчатку. Проследить, чтобы крыльчатка не упала.
При необходимости можно отсоединить крыльчатку от вязкостной муфты, вывернув болты (М6, 3 шт.) ее крепления с обратной стороны вязкостной муфты.
При установке вентилятора и его муфты, необходимо болты крепления крыльчатки вентилятора к вязкостной муфте затягивать моментом 10 Н·м (1,0 кгс·м).
Внимание! При использовании приспособления «11.5.040» с динамометрическим ключом, показание 30 Н·м на шкале ключа соответствуют величине 40 Н·м действительного момента затяжки.
Используя приспособление «11.5.040» (рис. 5.224), гайку крепления вентилятора к ступице насоса охлаждающей жидкости затянуть моментом 40 Н·м (4.0 кгс·м).

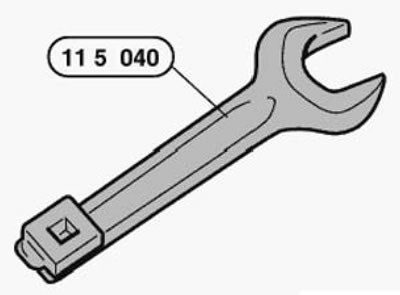

Рис. 5224. Приспособление «115.040»
Проследить, чтобы при установке кожуха вентилятора с вентилятором, нижние планки крепления кожуха вошли в проушины на радиаторе. Поврежденные зажимы или штифты следует заменить.
