Внимание!
- При остановке двигателя система «D-VANOS» занимает исходное положение для оптимального пуска двигателя.
- Перед началом проверки фаз газораспределения выставить распределительные валы в исходное положение (ВМТ первого цилиндра).
Проверку фаз газораспределения необходимо проводить в следующем порядке. Приготовить приспособления «11.0.480», «11.2.300», «11.5.100», «11.9.140» и «12.6.050» и выставить распределительные валы в исходное положение.
Снять крышку головки блока цилиндров, вывернуть все свечи зажигания и отсоединить распределительную магистраль топлива.
Установить приспособление «12.6.050» (рис. 7.84) на головку блока цилиндров. Используя стартер, прокрутить вал двигателя в течение 20-25 секунд, при этом следует попеременно нажимать кнопки «1» и «3». Кнопки нажимать кратковременно, при этом исполнительные узлы системы «D-VANOS» начинают функционировать.

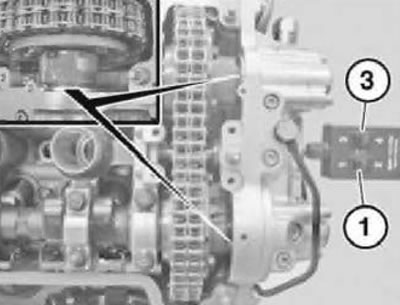

Рис. 7.84. Приспособление «12.6.050»
Используя приспособление «11.5.100», повернуть коленчатый вал двигателя по направлению вращения так, чтобы кулачки распределительных валов первого цилиндра смотрели семмитрично, навстречу друг друга (рис. 7.85). При этом поршень первого цилиндра займет положение конца такта сжатия — ВМТ. Используя приспособление «11.0.480» или «11.2.300», зафиксировать демпфер крутильных колебаний.

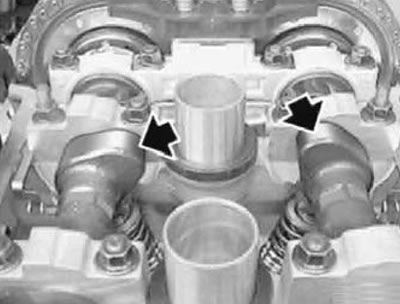

Рис. 7.85. ВМТ 1-го цилиндра
Проверить регулировку распределительных валов, для чего:
- установить приспособление «11.9.140» (рис. 7.86) и вставить фиксатор (1) в отверстие над впускным распределительным валом. Приспособление должно плотно прилегать к поверхности головки блока цилиндров. Если оно приподнято относительно стороны впуска, то следует заново отрегулировать фазы газораспределения;
- установить на приспособление «11.9.140» фиксатор (1) в отверстие (А) над выпускным распределительным валом. Приспособление должно плотно прилегать к поверхности головки блока цилиндров. Если оно приподнято относительно стороны выпуска, то следует заново отрегулировать фазы газораспределения.

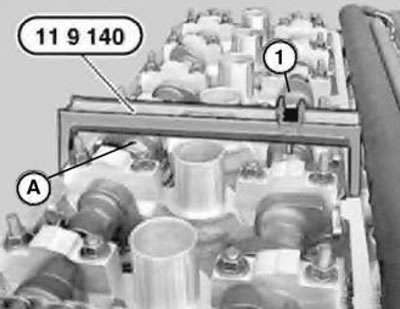

Рис. 7.86. Приспособление «11.9.140»
При необходимости выполнить регулировку фаз газораспределения. Снять все приспособления и собрать двигатель.
