Примечание. Вкладыши для головки шатуна отличаются от вкладыша для крышки шатуна. Обратить внимание на ремонтный размер коленчатого вала.
Проверку величины радиального зазора (0,020-0,055 мм) и замену вкладышей шатунных подшипников коленчатого вала следует проводить аналогично замене вкладышей коренных подшипником, с учетом следующего.

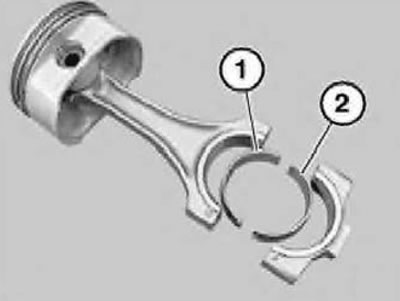

Приготовить приспособления «00.2.590», «00.9.120» и «11.2.110» и вынуть поршни. В крышку (рис. 5.97) шатуна установить новый стандартный вкладыш (2) с красной маркировкой, в нижнюю головку шатуна установить вкладыш (1) с синей маркировкой (не зависимо от цветной маркировки стержня шатуна).
Рис. 5.97. Вкладыши
Установить поршни в блок цилиндров и проверить радиальный зазор (левая стрелка, рис. 5.98) по сплющиванию калибровочной проволоки, между вкладышами и шатунной шейкой, который должен быть в пределах 0,020-0,055 мм. Для этого установить поршень в положение НМТ. Установить приспособление «00.2.590» (Plastigage PG-1) на очищенную от масла поверхность шатунной шейки коленчатого вала.

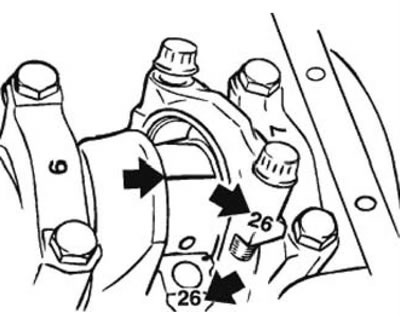

Рис. 5.98. Крышка головки шатуна
Крышки головки шатуна подобраны в пару («26») с шатуном и разукомплектованию не подлежат. Порядок затяжки болтов крышки шатунного подшипника следующий:
- затянуть моментом 5,0 Н·м (0,5 кгс·м);
- затянуть моментом 20,0 Н·м (2,0 кгс·м);
- довернуть болты на угол 70°.
Для этой цели использовать старые болты крышек шатунов, для доворота болтов использовать приспособление «00.9.120» (см. рис. 5.95) или «11.2.110».
Внимание! При затяжке болтов не допускать смещения шатуна или коленчатого вала.

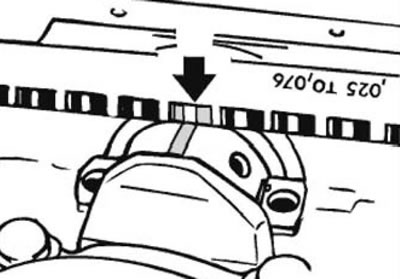

Снять крышку шатунного подшипника, и измерить радиальный зазор по ширине сплющенной пластиковой калибровочной проволоки (стрелка, рис. 5.99) согласно измерительной шкале.
Рис. 5.99. Радиальный зазор
При необходимости, для корректировки величины радиального зазора в подшипнике необходимо использовать новые вкладыши подшипников или вкладыши с другой цветной маркировкой. Новые, вымытые болты крепления крышек шатунов со смазанной резьбой маслом для двигателя, затянуть в три приема, как указано выше.
