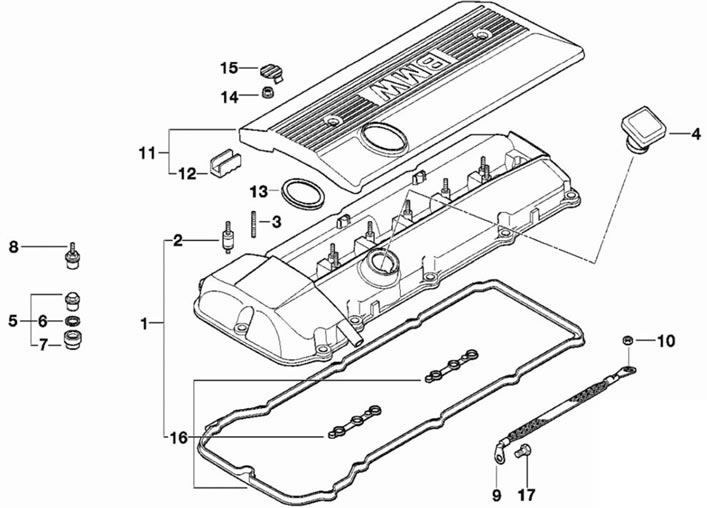

Рис. 5.38. Крышка головки блока (М54): 1 - крышка головки блока цилиндров; 2 - амортизатор; 3 - установочный штифт; 4 - крышка; 5, 8 - колпачковая гайка; 6 - шайба; 7 - втулка; 9 - шина «массы»; 10, 14 - гайка; 11 - кожух; 12 - прокладка; 13 - кольцо; 15 - заглушка; 16 - профильная прокладка; 17 - болт (М6х10)

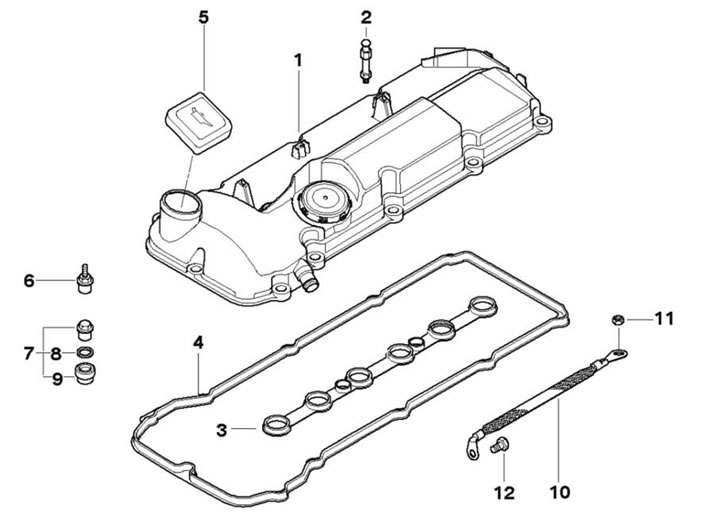

Рис. 5.39. Крышка головки блока (М56): 1 - крышка головки блока цилиндров; 2 - спецболт; 3, 4 - профильная прокладка; 5 - крышка; 6, 7 - колпачковая гайка; 8 - шайба; 9 - втулка; 10 - шина «массы»; 11 - гайка (М5); 12 - болт (М6х10)
Замена уплотнения (16/3,4) крышки головки блока цилиндров двигателя М54/ М56 необходимо проводить в следующем порядке. Снять верхний защитный звукоизоляционный кожух (11), закрывающий двигатель, для чего удалить заглушки (15) и отвернуть гайки (14) его крепления. Снять катушки зажигания. Освободить из зажимов на крышке головки жгут проводов катушек зажигания и отвести его в сторону.

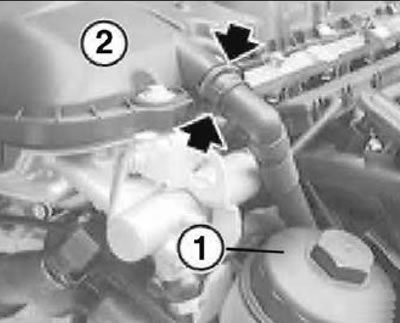

Нажать на фиксаторы (стрелки) и отсоединить шланг системы вентиляции картера двигателя от крышки (2, рис. 5.40) головки блока.
Рис. 5.40. Фиксаторы

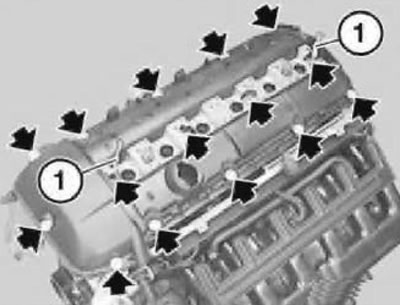

Снять перемычки (1, рис. 5.41) соединения с «массой». Ослабить болты (15 шт.) крепление крышки головки блока цилиндров (перемещаясь через один), отвернуть их и снять крышку.
Рис. 5.41. Перемычки
Очистить уплотнительные поверхности головки блока цилиндров, крышки головки от остатков старого уплотнения. Для очистки поверхностейиспользовать шабер из древесины твердых пород (бук, граб, дуб).

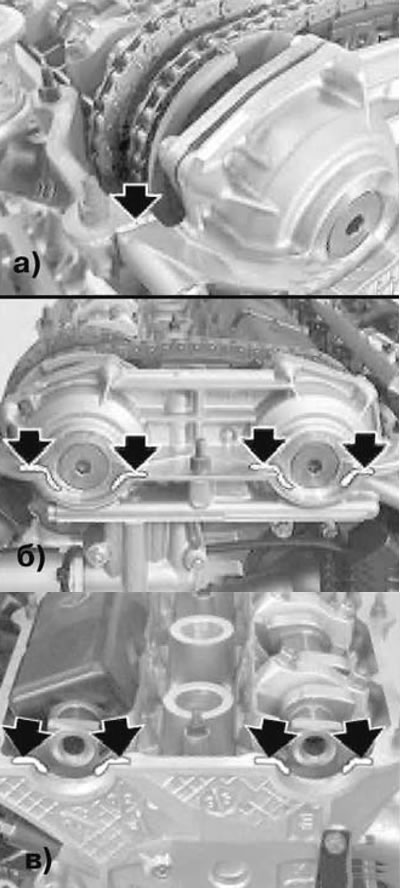

Перед установкой крышки головки, в местах скругления — между головкой блока цилиндров и исполнительными узлами системы «D-VANOS» с левой и правой стороны (стрелки, рис. 5.42) в местах скругления исполнительного узла и в местах скругления задней части головки блока цилиндра нанести равномерный тонкий слой герметика типа Drei Bond 1209.
Рис. 5.42. Нанесение герметика

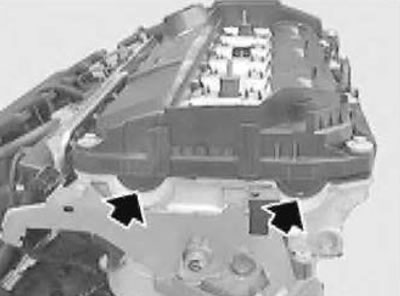

Проверить состояние уплотнительных прокладок и при необходимости заменить их. Убедиться в правильности установки уплотнительной прокладки (стрелки, рис. 5.43) в задней и передней частях головки блока цилиндров.
Рис. 5.43. Уплотнительная прокладка
Вставить спецболты крепления, установить крышку и выровнять ее относительно головки блока цилиндров. Навернуть все колпачковые гайки (М6) крепления крышки от руки, но не затягивать их окончательно. Проверит выставку крышки, и затянуть колпачковые гайки крепления крышки в порядке крест-накрест, двигаясь от середины к краям.
Подсоединить шланг системы вентиляции картера двигателя и установить звукоизоляционный кожух.
