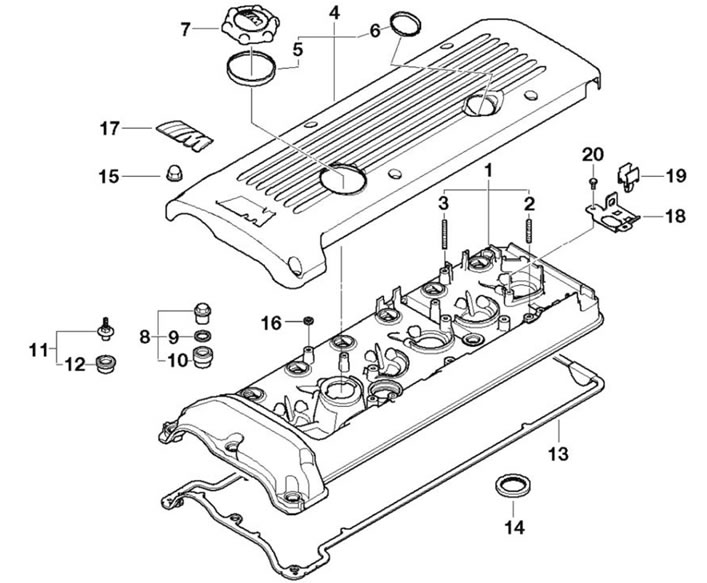

Рис. 7.34. Крышка головки блока: 1 - крышка головки блока; 2, 3 - установочный штифт; 4 - защитный кожух; 5, 6, 13, 14 - уплотнительная прокладка; 7 - крышка масло заливной горловины; 8, 11, 15 - колпачковая гайка; 9, 16 - шайба; 10, 12 - резиновый уплотнитель; 17 - эмблема; 18 - держатель; 19 - кронштейн; 20 - болт (М5х10)
Замену крышки головки блока цилиндров следует проводить в следующем порядке. Снять шланг (1, рис. 7.35) системы вентиляции картера двигателя, крышку (2) масло заливной горловины и кожух катушек зажигания.

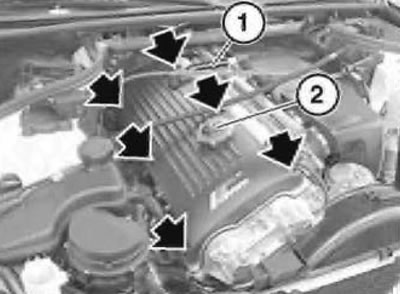

Рис. 7.35. Шланг
Обратить внимание на прокладку кабельных жгутов, зафиксировать их на плане двигателя. Отсоединить ШС от датчика положения выпускного распределительного вала. Раскрыть зажимы и отсоединить провода датчиков содержания кислорода (ДСК) в ОГ от экрана выпускного коллектора.
Соблюдая осторожность, вывернуть болт (1, рис. 7.36) крепления возвратного трубопровода к крышке головки блока и снять уплотнительное кольцо, Отвернуть болт (2) и снять перемычку «массы» катушек зажигания и головки блока.

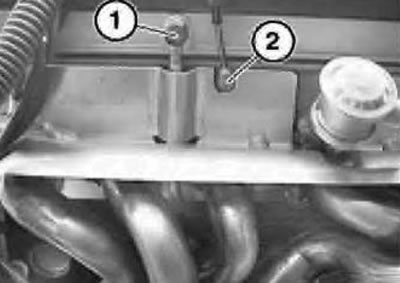

Рис. 7.36. Масса КЗ
Учитывая то, что корпуса ШС ДСК в ОГ для цилиндров 1-3 и 4-6 отличаются, освободить корпуса (1, рис. 7.37) ШС из держателей. Отсоединить ШС от ДСК в ОГ, вынуть кабельные жгуты из кабелепровода и отвести их в сторону. Снять катушки зажигания, освободить их провода и отвести в сторону. Вывернуть колпачковые гайки и снять крышку головки блока.

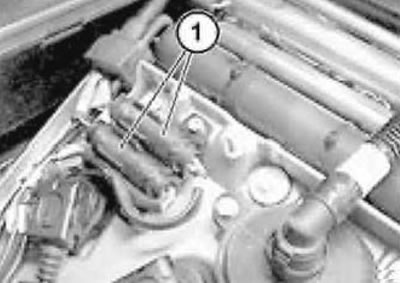

Рис. 7.37. ШС ДСК
Используя шабер из твердых пород дерева (бук, орех), очистить стыковочные поверхности головки блока цилиндров и ее крышки от остатков уплотнения. Протереть поверхности техническим спиртом.
В местах стыков (стрелки, рис. 7.38,а) головки блока и исполнительного узла системы «D-VANOS», а также в местах скругления задней части головки блока цилиндров (б), нанести тонкий слой пасты типа «Drei Bond 1209».

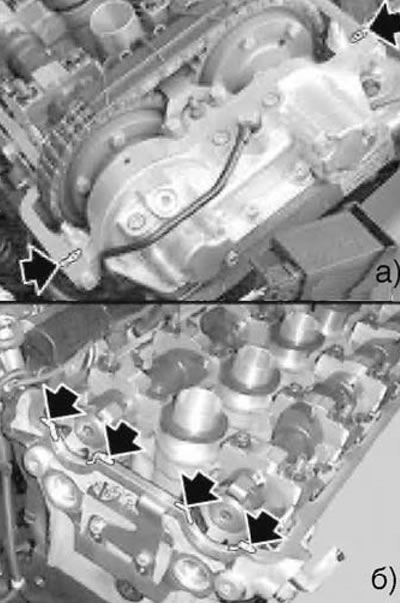

Рис. 7.38. Герметизация
Заменить уплотнительные кольца (1, рис. 7.39) на колодцах свечей зажигания. Предварительно установить новую уплотнительную прокладку (4, см. рис. 7.41) головки блока цилиндров на штифты. Проверить, что направляющие штифты точно вошли в отверстия прокладки. Убедиться в правильности установки уплотнительной прокладки в задней и передней части блока цилиндров.

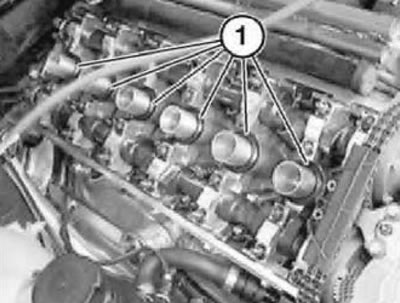

Рис. 7.39. Кольцо
Внимание! Передние уплотнители колпачковых гаек — низкие.
Заменить все резиновые уплотнители (рис. 7.40) под колпачковыми гайками. Установить колпачковые гайки, выровнять крышку головки блока, и завернуть гайки от руки. Завернуть все гайки в перекрестном порядке перемещаясь от середины к краям.

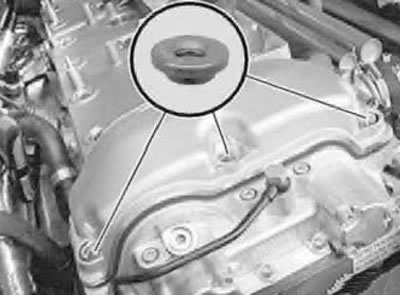

Рис. 7.40. Уплотнители
