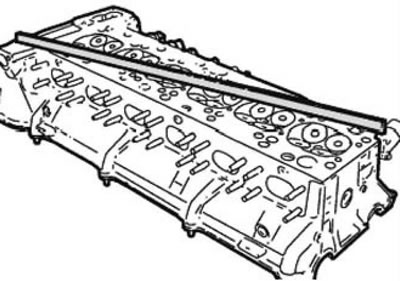

Проверить плоскостность (коробление) уплотняемой поверхности головки блока с помощью обычной лекальной линейки и плоского щупа (рис. 5.54).
Рис. 5.54. Проверка плоскостности

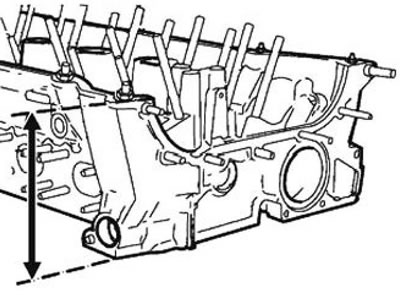

Неплоскостность устраняется шлифованием стыковочной поверхности головки на СТОА, для этого необходимо проверить высоту головки блока цилиндров. Номинальная высота головки блока цилиндров 140,0 мм, минимально допустимая, после шлифования, не должна быть менее 139,7 мм (рис. 5.55).
Рис. 5.55. Высота головки
Под головку блока цилиндров, прошедшую шлифование необходимо установить ремонтную уплотнительную прокладку головки блока цилиндров, которая на 0,3 мм толще стандартной и имеет в маркировке индекс «+0,3» (см. рис. 5.49).
Перед установкой, разобранную головку блока цилиндров необходимо проверить на герметичность с использованием набора приспособлений «11.7.390» в составе — «11.7.391», 11.7.392», «11.7.393», «11.7.394», «11.7.395», «11.7.396», «11.7.397», «11.7.398».

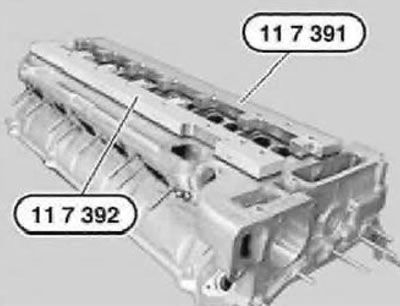

Установить приспособление «11.7.391/ 11.7.392» (рис. 5.56) на уплотнительную поверхность головки блока цилиндров и закрепить болтами (старыми) головки.
Рис. 5.56. Головка блока

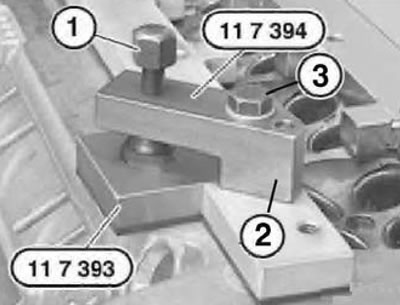

Вывернуть болт (1, рис. 5.57) и установить приспособление «11.7.394», последив, чтобы оно зафиксировалось штифтом (2), закрепить его болтом (3). Ввернуть от руки болт (1) до прилегания приспособления «11.7.393» к уплотняемой поверхности. Затянуть болт (1) на 0,5-1,0 оборота.
Рис. 5.57. Штифт

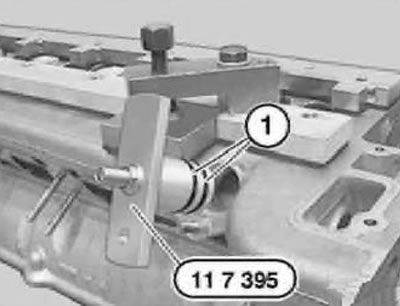

Проверить уплотнительные кольца (1, рис. 5.58) и смочить их водой, для облегчения скольжения. Установить приспособление «11.7.395» и затянуть его.
Рис. 5.58. Кольца

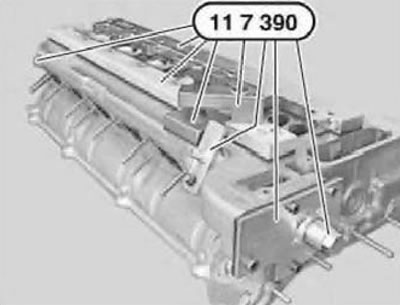

Используя приспособления из набора «11.7.390» (заглушки, рис. 5.59), загерметизировать отверстия охлаждающей полости головки блока.
Рис. 5.59. Заглушки

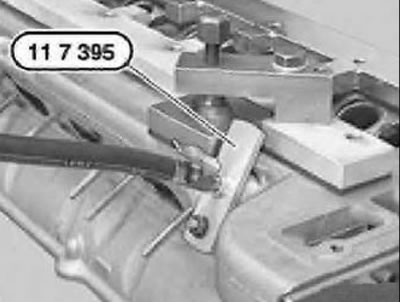

Подключить источник сжатого воздуха к приспособлению «11.7.395» (рис. 5.60) и погрузить головку блока цилиндров в ванну с водой, при необходимости можно уменьшить жесткость воды моющими средствами. Дать испытательное давление 4,5 бар (кгс/см²) и проверить герметичность головки блока цилиндров на наличие трещин в стенках по появлению пузырьков воздуха.
Рис. 5.60. Подача давления
