Подвеска двигателя — описание конструкции
Для установки двигателя на автомобиль служат опорные кронштейны (рис. 7.32), соединяющие блок-картер двигателя с кузовом автомобиля.

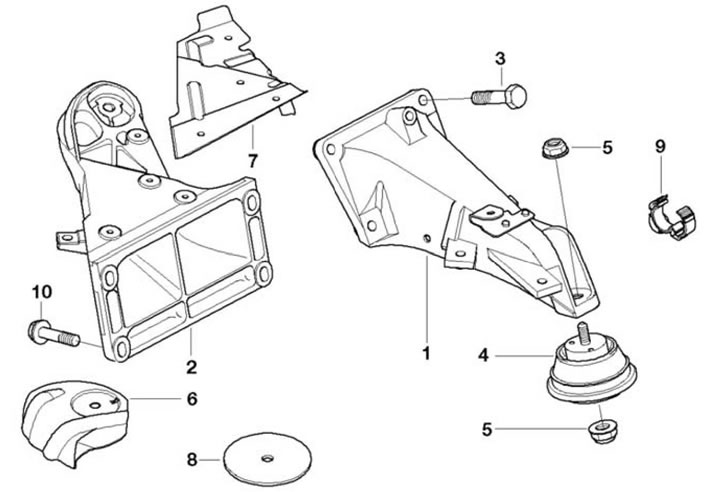

Рис. 7.32. Подвеска двигателя: 1 - опорный кронштейн, правый; 2 - опорный кронштейн, левый; 3, 10 - болт; 4 - подушка; 5 - гайка; 6, 7 - экран; 8 - диск; 9 - держатель
Рис. 7.32. Подвеска двигателя: 1 - опорный кронштейн, правый; 2 - опорный кронштейн, левый; 3, 10 - болт; 4 - подушка; 5 - гайка; 6, 7 - экран; 8 - диск; 9 - держатель
