Внимание! При работе с генератором соблюдать следующие требования:
- не снимать АБ, генератор и регулятор напряжения при вставленном ключе зажигания;
- проверить маркировку проводов, чтобы избежать неправильного подключения при снятии и установки генератора;
- не снимать генератор при установленной (подключенной) АБ;
- отключать АБ при проведении сварочных работ.
Генератор устанавливаемый на двигатели «М54» «М56» трехфазный переменного тока фирмы Baleo типа A13V118 или фирмы Bosch типа NC14V45/140A, со встроенным выпрямительным блоком на девяти вентилях (шесть основных выпрямительных диодах и трех дополнительных), номинальной силы тока 80 А или 140 А и электронным регулятором напряжения с диапазоном регулировки 13,5-14,1 В. Мощность генератора зависит от модели и комплектации автомобиля.
Привод генератора осуществляется от коленчатого вала с помощью поликлинового ремня (рис. 5.24).

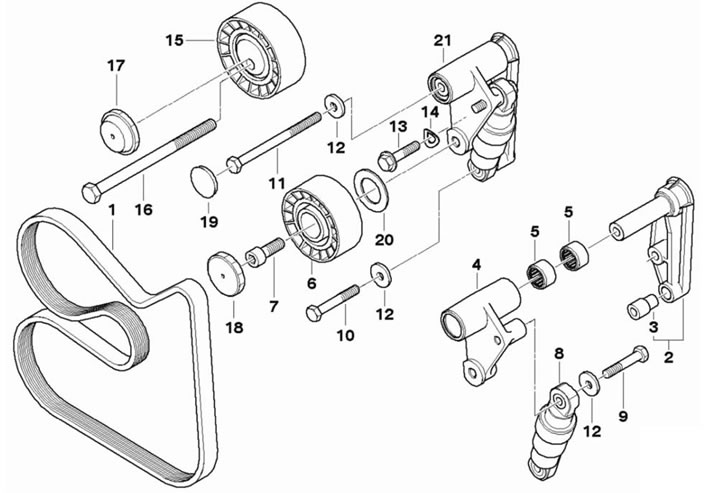

Рис. 5.24. Привод генератора: 1 - ремень (6РКх1538); 2 - базовая пластина; 3 - втулка; 4 - рычаг; 5 - подшипник; 6 - натяжной ролик; 7 - болт (М10х25); 8 - натяжитель; 9, 10, 11, 13 - болт (М8); 12 - шайба; 14 - шайба; 15 - обводной ролик; 16 - болт (М10x150); 17, 18, 19 - колпачок; 20 - брызговик; 21 - натяжитель
В зависимости от модели и исполнения могут быть установлены различные по мощности генераторы фирмы Valeo:
- с током отдачи для бензиновых двигателей — 80 А;
- с током отдачи для дизельных двигателей — 110 А.
Генераторы оснащены электронными регуляторами напряжения типа 5 РК 1815 или 5К 1592 с величиной выходного напряжения порядка 14,3 В. Регулятор напряжения изменяет ток зарядки путем включения и выключения тока возбуждения в соответствии со степенью заряженности АБ.
Начало подачи зарядного тока на АБ осуществляется при напряжении на выводах 14 В и установившемся режиме—1000 мин⁻¹. Зарядный ток генератора, при напряжении на его выводах 14 В и частоте вращения вала ротора составляет:
- при 1400 мин⁻¹ — 20 А;
- при 2100 мин⁻¹ — 50 А;
- при 6000 мин⁻¹ — 65 А.
Сопротивление обмотки ротора при 20°C: 2,8-3,0 Ом.
Сопротивление обмотки статора между фазными выводами при 20°C: 0,10-0,11 Ом.
Пределы регулируемого напряжения при частоте вращения ротора 3000 мин⁻¹ и токе отдачи 45 А, 12,5-14,5 В.
Высота новых щеток — 13 мм.
Минимальная высота щеток выступающих из щеткодержателя — 5 мм.
Диагностика неисправностей генератора
| Причина | Способ устранение |
| Контрольная лампа горит при работающем двигателе с половинной или полной яркостью | |
| Неисправны угольные щетки | Заменить щетки Заменить ротор |
| Неисправна обмотка ротора | Проверить кабельные подключения |
| Разорвана цепь возбуждения Неисправны диоды или держатели диодов Кабель D+/61 замыкает на «массу» | Проверить диоды и держатели, при необходимости заменить Устранить, короткое замыкание или заменить кабель |
| Ослаблен ремень привода | Натянуть ремень. Заменить регулятор |
| Неисправен регулятор Разрыв или замыкание на «массу» в подводящей проводке | Проверить кабели и их подключение |
| Контрольная лампа не горит при пуске двигателя | |
| Контрольная лампа неисправна | Установить контрольную лампу 4 Вт |
| Обрыв провода | Устранить обрыв |
| Контрольная лампа не горит при неработающем двигателе. Зажигание включено | |
| Контрольная лампа неисправна | Установить контрольную лампу 4 Вт |
| Разряжена батарея | Зарядить батарею |
| Неисправна батарея | Заменить батарею |
| Ослаб или поврежден кабель | Кабель заменить, закрепить подключения |
| Поврежден регулятор Короткое замыкание плюсового диода в генераторе Изношены угольные щетки | Заменить регулятор Отключить провод иначе батарея разрядится Перебрать генератор Щетки заменить |
| Окисление контактных колец, разрыв в обмотке ротора» | Отремонтировать генератор |
