Стартер — описание конструкции

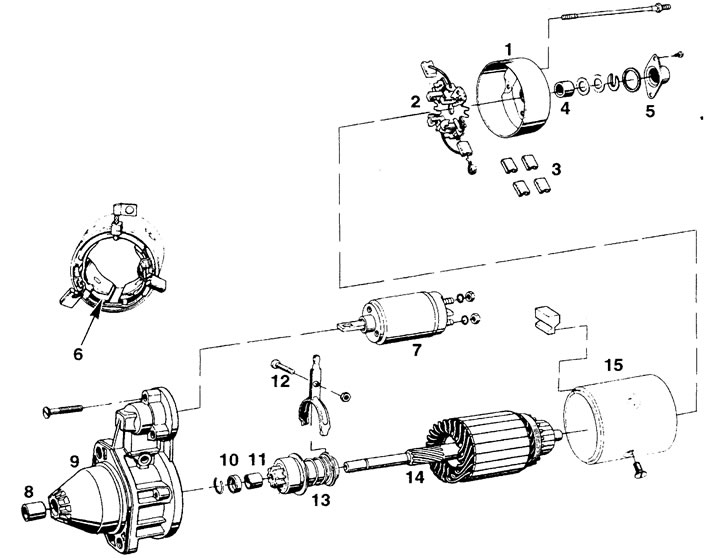

Стартер, устанавливаемый на двигатель автомобиля, представляет собой четырех полюсный двигатель постоянного тока с последовательным возбуждением и тяговым реле. На двигателях устанавливаются стартеры фирмы Magneti Marelli (Италия, рис. 5.25) или Bosch (Германия), которые обеспечивают первоначальную раскрутку коленчатого вала двигателя до частоты 300-350 мин⁻¹, что позволяет осуществить запуск двигателя.



Стартеры фирмы Bosch для бензиновых двигателей типа DWL 12V 1,7 kW, каталожный номер Bosch — 0 001 110 10.

Стартеры фирмы Marelli для всех типов двигателей типа NC, 2,2 kW, каталожный номер Marelli — 943 222035 010.

Техническая характеристика стартера фирмы BOSCH

Модель — DWL12V1,7kW

Номинальная мощность, кВт 1,70

Потребляемая сила тока на холостом ходу, при U=11,5 В, А — <95

Потребляемая сила тока на холостом ходу, при частоте вращения якоря, мин⁻¹ — >2900

Тормозной момент, Н·м — 17,5

• при потребляемой силе тока, А — 650-840
• при напряжении АБ, В — 3,8

Минимальное напряжение срабатывания тягового реле, В — 8,0

Минимальная высота щеток, мм 8,0 Осевой зазор якоря, мм — 0,05-0,4

Радиальное биение в подшипниках, мм — 0,03

Глубина канавки между коллекторными пластинами, мм — 0,5-0,8

Проверку функционирования тягового реле необходимо проводить в порядке по аналогии с двигателями «М50» и «М52».

Примечание. Проверку тягового реле можно осуществить и без снятия стартера с двигателя в следующем порядке.

• Заглушить двигатель, установить рычаг включения передач КПП в нейтральное положение и затянуть стояночный тормоз.
• Снять нижний защитный кожух двигательного отсека и на короткое время перемкнуть контакты «30» (+АБ) и «50» (замок зажигания). Шестерня привода стартера должна резко пойти вперед, слышен характерный щелчок. Тяговое реле исправно.

Диагностика неисправностей стартера

Причина	Способ устранения
Стартер не проворачивает при воздействии на выключатель зажигания, свет включен
Свет не горит, батарея разряжена Разорвана цепь тока Свет горит, однако, при включении стартера ослабевает. Батарея разряжена Свет горит, но выключается как только включается стартер Клеммы батареи или подключение массы к кузову оксидировано Свет горит нормально. Перемкнуть клеммы 50 и 30 на стертере — стартер проворачивает Неисправен выключатель зажигания или проводка к нему	Измерить напряжение батареи Проверить кабельные подключения Зарядить батарею Очистить клеммы батареи или подключение массы к кузову Заменить выключатели зажигания, устранить обрыв Заменить реле Заменить выключатель зажигания
Стартер не проворачивается при воздействии на выключатель, свет включен
Свет горит нормально. Магнитный пускатель втягивает, но стартер пе проворачивает. Перемкнуть кабелем + батареи и клемму 30 на стартере. Стартер проворачивает. Загрязнены и закопчены контакты магнитного пускателя	Заменить магнитный пускатель
Стартер не проворачивается, когда кабель проложен напрямую от + батареи к клемме 30
Слишком короткие щетки Щетки залипают Слабое давление пружины на щетке	Заменить щетки Устранить залипание Заменить пружины
Стартер проворачивает очень медленно
Недостаточное напряжение батареи Ослаблены и окислены клеммы батареи Неисправен магнитный пускатель Ослабло подключения проводов Загрязнен коллектор Неисправен якорь или обмотка возбуждения	Зарядить батарею Очистить полюса и клеммы Заменить магнитный пускатель Затянуть подключения проводов Очистить коллектор Отремонтировать стартер
Стартер вращается с большим числом оборотов. Двигатель не проворачивается или проворачивается толчками
Неисправна приводная шестерня Поврежден зубчатый венец двигателя Приводная шестерня не зацепляется, повреждены шлицы	Заменить приводную шестерню Заменить зубчатый венец Отремонтировать стартер
Приводная шестерня зацепляет, стартер проворачивается вхолостую
Проскальзывает обгонная муфта в приводной шестерне	Заменить приводную шестерню.
Приводная шестерня не зацепляет. Стартер работает вхолостую с большим числом оборотов
Загрязнена приводная шестерня Неисправна пружина в магнитном пускателе Повреждены зубья маховика	Очистить приводную шестерню Заменить магнитный пускатель Заменить зубчатый венец
