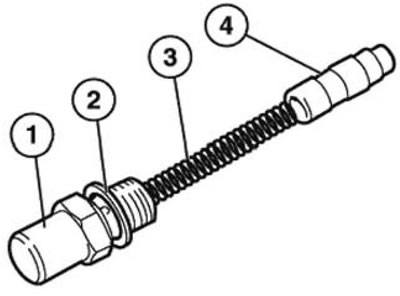

Рис. 5.187. Натяжитель цепи: 1 - цилиндр; 2 - уплотнительное кольцо; 3 - пружина; 4 - плунжер
Внимание! Плунжер натяжителя цепи находиться под значительным давлением пружины.
Замену плунжера натяжителя цепи необходимо проводить в следующем порядке. Отвернуть гайку цилиндра поршня (см. рис. 5.123). Вынуть сборку. Заменить уплотнительное кольцо. Гайку цилиндра поршня (М26х1,5) затянуть моментом 70 Н·м (7,0 кгс·м).
