Внимание! Все детали, снимаемые с головки блока цилиндров двигателя, промаркировать и расположить их согласно нумерации цилиндров.
Конструктивное исполнение клапанного механизма показано на рис. 5.188.

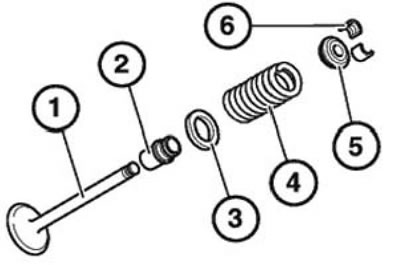

Рис. 5.188. Клапанный механизм: 1 - клапан; 2 - маслосъемный колпачок; 3 - нижняя тарелка пружины; 4 - пружина клапана; 5 - верхняя тарелка пружины; 6 - сухари
Снятие клапана необходимо проводить в следующем порядке. Снять головку блока цилиндров и распределительные валы. Отмаркировать и снять гидротолкатели. Снять специальными клещами — приспособление «11.1.480» (рис. 5.189) маслосъемные колпачки с направляющих втулок клапанов.

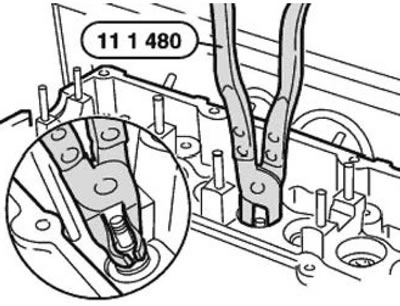

Рис. 5.189. Приспособление «11.1.480»
Отжать пружину клапан, используя специальные щипцы или стандартное приспособление и вытащить сухари. Снять верхнюю тарелку (5, см. рис. 5.188) пружины клапана. Снять пружину (4) клапана. Извлечь клапан (1) со стороны камеры сгорания в головке блока цилиндров. Снять нижнюю тарелку (3) клапана. Последовательно снять все клапана.
Установку клапанов следует проводить в обратном порядке, при этом необходимо. Проверить зазор (см. рис. 3.9) стержень клапана/направляющая втулка и, если необходимо, восстановить герметичность направляющих втулок клапанов, обработав их разверткой.
Установить (временно) клапан и проверить и, если необходимо, восстановить герметичность прилегания клапана к его седлу методом притирки. Снять устанавливаемый клапан и удалить следы процесса восстановления герметичности его посадки.
Внимание! Если новые тарелки пружин клапанов имеют острые внутренние кромки, их необходимо удалить перед постановкой тарелки на головку блока цилиндров двигателя.
Удалить острые кромки с проточек стержня клапана под сухари. Установить клапан, предварительно смазав его стержень и направляющую маслом для двигателя. Установить новый маслосъемный колпачок.
Установить нижнюю тарелку клапана и его пружину. Верхняя и нижняя тарелка пружины клапана отличаются, т.к. пружина имеет коническую форму. Пружина опирается на головку блока цилиндров своим большим диаметром.
Установить верхнюю тарелку пружины клапана. Осадить (сжать) пружину клапана специальными щипцами и установить сухари таким образом, чтобы они полностью вошли в проточки на стержне клапана. Плавно отпустить щипцы, строго следя за положением сухарей.
Аналогично установить остальные клапаны. Не перепутать впускные и выпускные клапана и места их установок.
Смазать гидравлические толкатели маслом для двигателя и установить их на прежние места согласно нанесенной маркировке.
Установить распределительные валы. Проверить осевой зазор распределительных валов, принцип его замера показан на рис. 5.83. Заменить прокладку головки блока цилиндров новой. Собрать двигатель.
