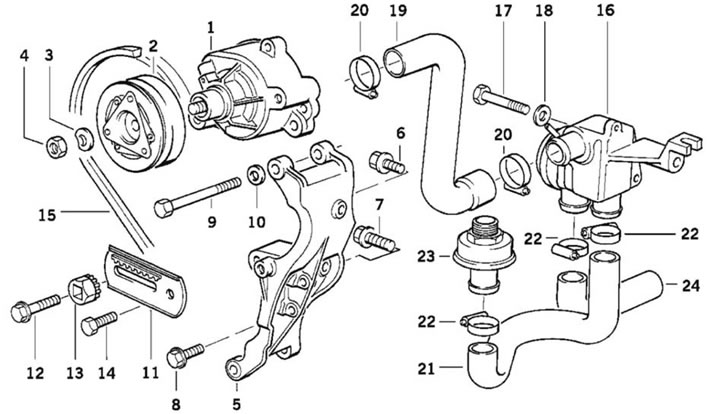

Рис. 6.29. Воздушный нагнетатель системы нейтрализации ОГ: 1 - нагнетатель; 2 - муфта; 3 - шайба; 4 - гайка (М14х1,5); 5 - кронштейн; 6 - болт (М8х22); 7 - болт (М10х25); 8 - болт (М8х25); 9 - болт (М8х110); 10 - прокладка; 11 - пластина зажимная; 12 - болт (М8х16); 13 - звездочка; 14 - болт (М8х30); 15 - ремень (12,5x760); 16 - запорный клапан; 17 - болт (М10х60); 18 - шайба; 19, 21, 24 - шланг; 20, 22 - хомут (16-30); 23 - обратный клапан

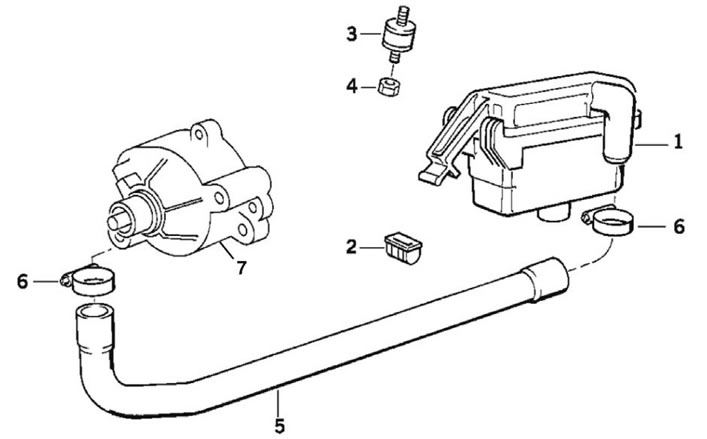

Рис. 6.30. Рециркуляция ОГ: 1 - воздухозаборник; 2, 3 - амортизатор; 4 - гайка (М6); 5 - трубопровод; 6 - хомут (32-38); 7 - нагнетатель
