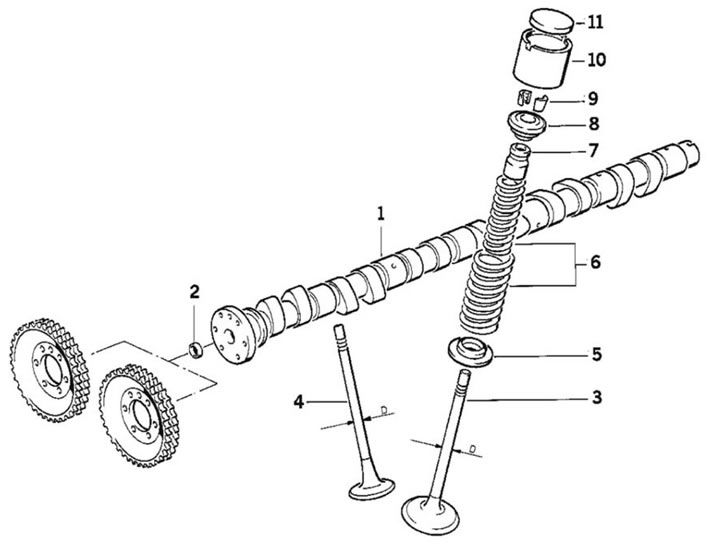

Рис. 6.15. Распределительные валы: 1 - распределительный вал; 2 - втулка; 3 - впускной клапан; 4 - выпускной клапан; 5, 8 - тарелка пружин; 6 - пружины; 7 - маслосъемный колпачок; 9 - сухари; 10 - толкатель; 11 - опорный диск
Привод распределительных валов (рис. 6.16) расположенных по системе «DOHC» с углом развала клапанов 38° и осуществляется от коленчатого вала с помощью двухрядной втулочнороликовой цепи.

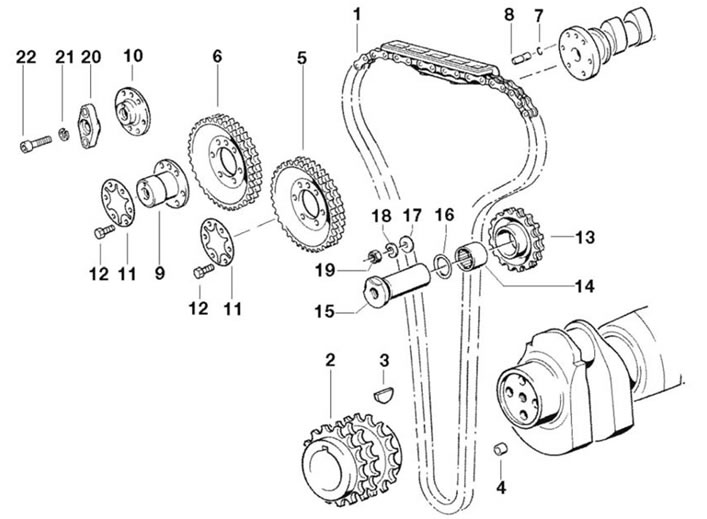

Рис. 6.16. Привод распределительных валов: 1 - приводная цепь; 2 - звездочка; 3 - шпонка; 4 - втулка (∅14,5); 5 - звездочка (впуск); 6 - звездочка (выпуск); 7 - пружинное кольцо; 8 - штифт; 9 - втулка; 10 - фланец привода; 11 - шайба стопорная; 12 - болт (М6х16); 13 - обводное колесо (звездочка); 14 - подшипник; 15 - ось; 16 - кольцо (16x2); 17, 18, 21 - шайба; 19 - гайка (Мб); 20 - ротор; 22 - болт (М8х20)
Сдвоенная планка натяжного устройства (рис. 6.17) и направляющая звездочка минимизируют длину движущейся без направляющих цепи. Такая конструкция, в сочетание с гидравлическим натяжителем цепи, находящемся под давлением масла, способствует бесшумному движению цепи. Для уменьшения трения цепи с планкой натяжного устройства применена подача в зону контакта масла под давлением.

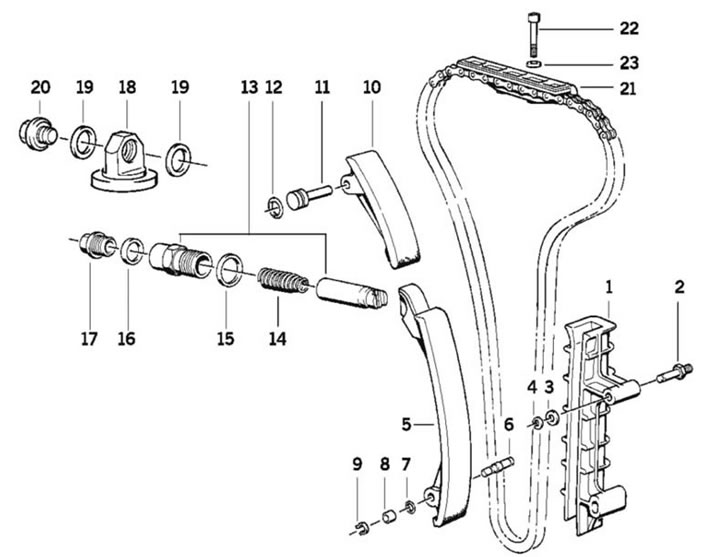

Рис. 6.17. Натяжитель: 1, 21 - планка успокоителя; 2 - крышка подшипника; 3, 4 - шайба; 5, 10 - планка натяжителя; 6, 11 - болт крышки; 7 - кольцо (10x2); 8 - втулка; 9 - шайба; 12 - кольцо (14x2,5); 13 - натяжитель; 14 - пружина; 15 - кольцо (26x31); 16 - кольцо (22x27); 17, 20 - резьбовая пробка; 18 - мембрана; 19 - кольцо (22x27); 22 - болт (М8х35): 23 - шайба (8,4)
Технические характеристики плунжера следующие (мм):
- длина пружины натяжителя 159±0,5 мм;
- диаметр плунжера (класса 1) 19,462—19,468;
- диаметр плунжера (класса 2) 19,468—19,474;
- диаметр цилиндра (класса 1) 19,500—19,507;
- диаметр цилиндра (класса 2) 19,507—19,513.
Распределительные валы серии «S38» вращаются в подшипниках скольжения, которые имеют диаметр 30-0,020-0,033 мм, при ширине постели 23 Н8 мм. Радиальный зазор подшипника 0,027-0,053 мм, осевой зазор — 0,10-0,15 мм.
