Шатуны двигателя «S38»

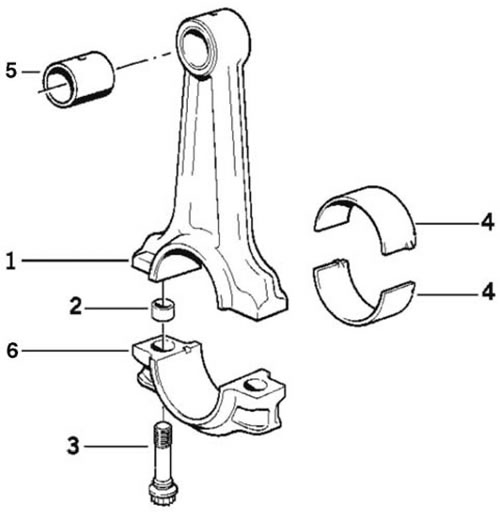

Шатуны (рис. 6.14), стальные кованные с двутавровым сечением его тела. Разбиты на два класса и имеют метки красную и синюю. Нижняя головка шатуна не разъемная, соединение выполнено по разлому.

Характеристики шатунов, мм

Двигатель «S38B35», «S38B36»

Диаметр нижней головки:

• красная 52,000—52,008
• синяя 52,009—52,016

Внутренний диаметр верхней головки 22,020—22,024

Отклонение по массе ±4 г.

Двигатель «S38B38»

Диаметр нижней головки 52,00+0,010

Внутренний диаметр верхней головки 22,00^-0,010_-0,025

Отклонение по массе ±4 г.
