Отлитые прецизионным способом фланцы крепления выпускного коллектора к головке блока цилиндров создают оптимальный переход от выпускных каналов к каналу ОГ. Защитный экран, выполненный из листового материала по конструкции антифон, снижает тепловое излучение и шумовую эмиссию коллектора.

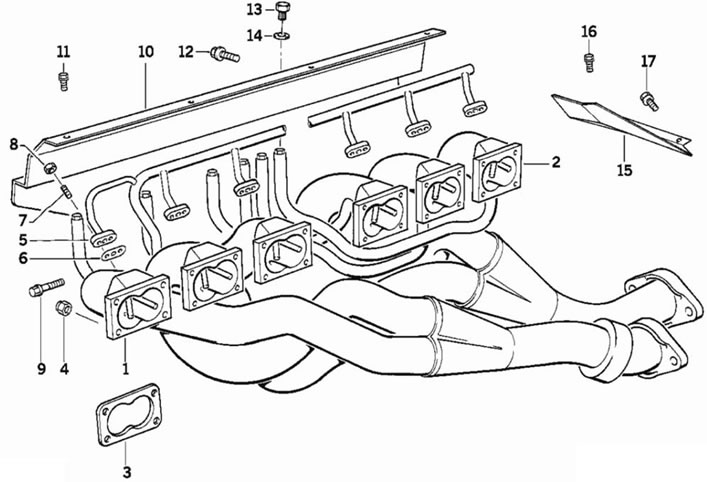

Рис. 6.28. Выпускной коллектор: 1 - выпускной коллектор (1-3); 2 - выпускной коллектор (4-6); 3, 6 - уплотнитель; 4, 8 - гайка (М6); 5 - воздуховод; 7 - штифт (М6х28); 9 - болт; 10 - экран; 11, 16 - болт (М6х12); 12 - болт (М10х16); 13 - резьбовая пробка (М8х1); 14 - кольцо (8x11,5); 15 - экран; 17 - болт (М8х16)
