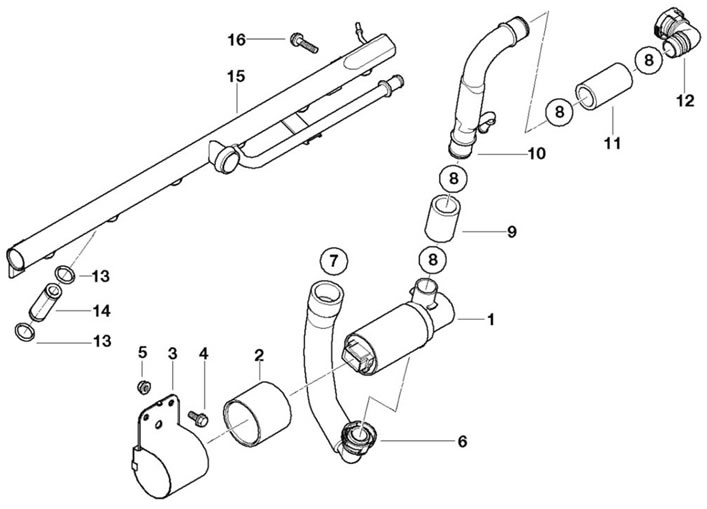

Рис. 7.182. Клапан холостого хода: 1 - клапан холостого хода; 2 - демпфер; 3 - кронштейн; 4 - болт (М6х12); 5 - гайка (М6); 6 - колено шланга; 7, 8 - хомут; 9, 11 - шланг; 10, 15 - воздуховод; 12 - муфта; 13 - кольцо; 14 - патрубок; 16 - болт (М6х25)
Замену клапана регулировки холостого хода проводить в следующем порядке. Считать информацию из ЗУ неисправностей ЭБУ КСУД. Снять впускной коллектор.
Ослабить хомуты (1, рис. 7.183) и отсоединить воздушные шланги от клапана (2) регулировки холостого хода. Расфиксировать ШС (3) и отсоединить его от клапана (2).

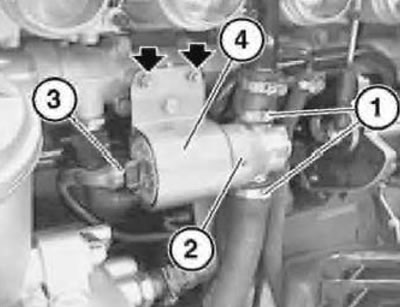

Рис. 7.183. Хомуты
Отвернуть гайки (стрелки), снять держатель (4) вместе с клапаном (2) регулировки холостого хода и его резиновым демпфером.
Установку клапана регулировки холостого хода следует проводить в обратном порядке. При установке нового клапана, использовать старый держатель (4) с резиновым амортизатором.
По окончании работ собрать двигатель, считать информацию из ЗУ неисправностей ЭБУ КСУД. Зафиксировать сообщения о неисправностях и устранить их. Стереть информацию из ЗУ неисправностей.
