Demontare și instalare cablurilor frânei de mână și a pedalei (BMW 7 Series E38)

Scoateți sistemul de evacuare și scuturile termice ale acestuia (vezi capitolul Sisteme de combustibil și evacuare).

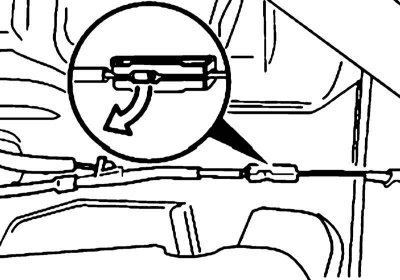

Cablu frontal

1. Scoateți cablul frontal din clema de conectare.

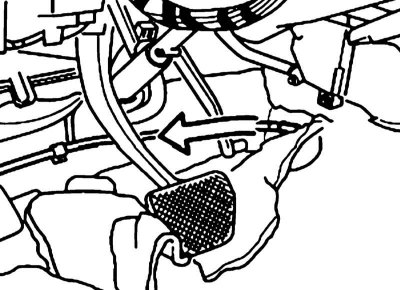

2. Îndepărtați secțiunea inferioară stângă a ornamentului tabloului de bord și a panoului ornamental stâlpului din față stânga (vezi capitolul Corp). Îndoiți covorul.



3. Trageți cablul din manta.



4. Scoateți elementul de fixare (1), desprindeți și scoateți cablul.



5. Instalarea se efectuează în ordine inversă. În cele din urmă, reglați frâna de parcare (vezi secțiunea Reglarea frânei de parcare).

Cabluri dreapta și stânga

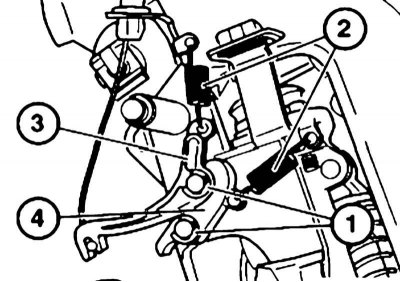

1. Deconectați tija de la mecanismul de eliberare a saboților frânei de mână.



2. Scoateți cablul frânei de mână din clema de conectare.

3. Deconectați suporturile care fixează cablul de corp și scoateți cablul.

4. Instalarea se efectuează în ordine inversă. În cele din urmă, reglați frâna de parcare (vezi secțiunea Reglarea frânei de parcare).

Pedala

Pentru o mai mare claritate, procesul de lucru este descris cu ansamblul pedalei demontat.

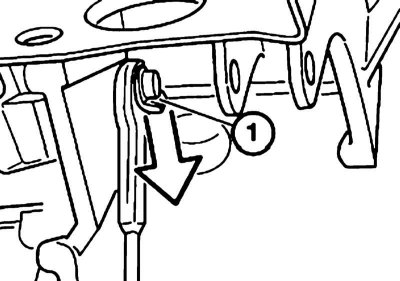

1. Scoateți panoul ornamental din stânga jos (vezi capitolul Corp).

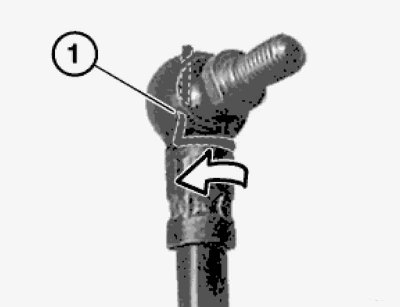

2. Scoateți dispozitivul de fixare și deconectați cablul frontal.



3. Dacă este necesar, scoateți ambele capete ale știftului de blocare (1) și trageți știftul.

Utilizați un nou știft de blocare la instalare.

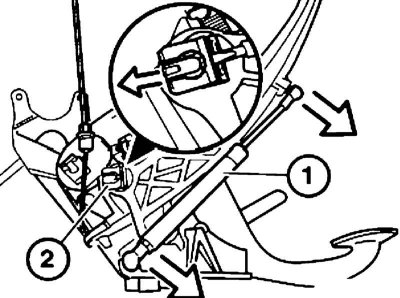

4. Scoateți amortizorul (1), clema de fixare (2) și pedala frânei de parcare.



5. Instalarea se efectuează în ordine inversă. Verificați starea bucșei axei pedalei și înlocuiți-o dacă este necesar. Lubrifiați suprafețele de alunecare ale bucșei.
