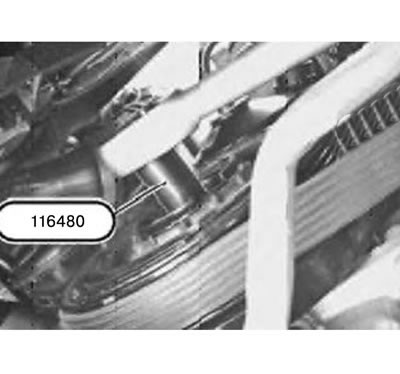

2. Pentru a bloca arborele cotit dispozitiv 116480 în poziția pistonului primului cilindru în TDC sfârșitul cursei de compresie.
Atenție: Nu permiteți arborelui cotit al motorului să se rotească în direcția opusă.

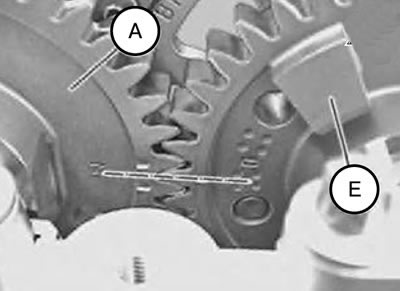

3. Verificați poziția arborilor cu came de evacuare și admisie (vezi poza).

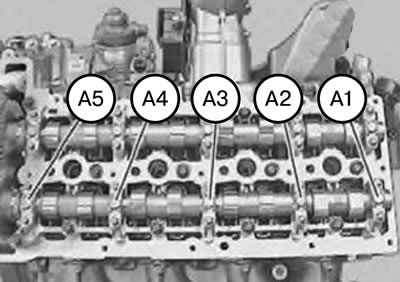

4. Scoateți arborele cu came de evacuare.
Notă: Demontarea arborelui cu came de evacuare necesită reglarea distribuției supapelor.

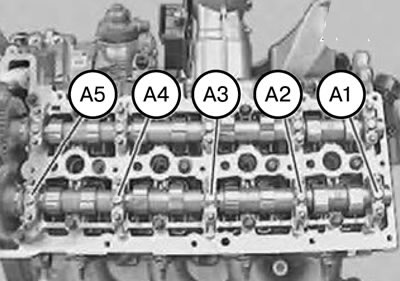

- 1) Deșurubați elementele de fixare ale capacului rulmentului (de la A1 la A5) de la margini spre mijloc în mai mulți pași de jumătate de tură.
- 2) Scoateți arborele cu came de evacuare mișcându-l în sus.

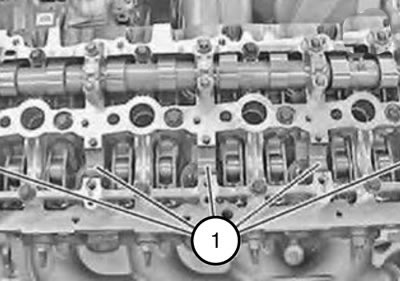

5. Ungeți toate zonele (1) ale suportului cu ulei de motor.

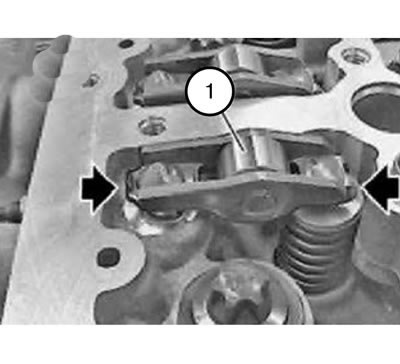

6. Verificați poziția pârghiilor împingătoarelor cu role.

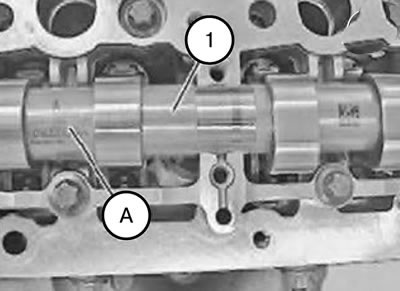

Notă: Arborele cu came de evacuare (1) marcat cu (A) este depozitat.

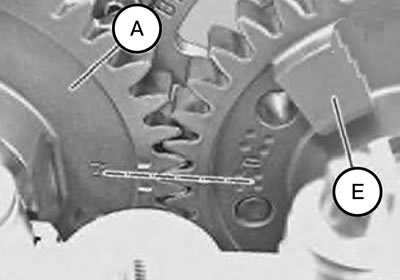

Notă: La instalarea arborelui cu came de evacuare (A), marcajele de pe ambii arbori cu came (A și E) trebuie să corespundă (vezi poza).
7. Instalați arborele cu came de evacuare.
8. Strângeți fixarea capacelor lagărelor A1 până la A5 pe suportul arborelui cu came în mai multe etape de jumătate de tură, de la mijloc spre margini.
Cuplu de strângere: 10 Nm.

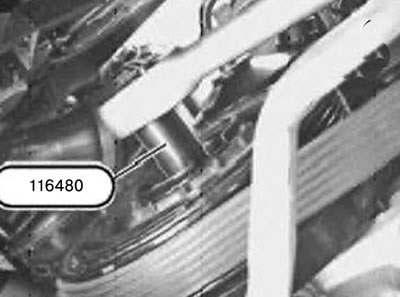

9. Rotiți motorul folosind unealta 116480 două ture în direcția de rotație până când pistonul primului cilindru se află la capătul TDC al cursei de compresie.
10. Verificați reglajul arborelui cu came.
Atenție: Nu lăsați motorul să se rotească în direcția opusă.
11. Asamblați motorul.
