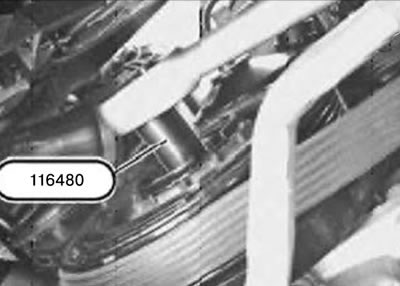

2. Pentru a bloca arborele cotit dispozitiv 116480 în poziția pistonului primului cilindru în TDC sfârșitul cursei de compresie.
Atenţie:
- Nu permiteți arborelui cotit al motorului să se rotească în direcția opusă.
- Înainte de pornirea motorului, trebuie scoasă unealta 116480.

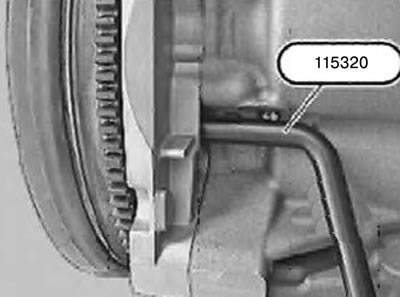

3. Scoateți capacul de protecție de pe capacul curelei de distribuție.
4. Pentru a bloca arborele cotit cu ajutorul dispozitivului 115320 în poziția pistonului 1-cilindri în TDC sfârșitul cursei de compresie.

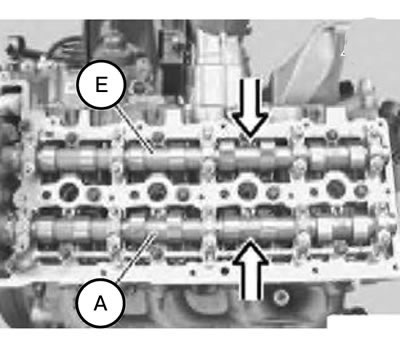

Notă: Numerele de înmatriculare trebuie să fie vizibile în partea superioară a arborilor cu came de evacuare și admisie (Ei A).
Nota:

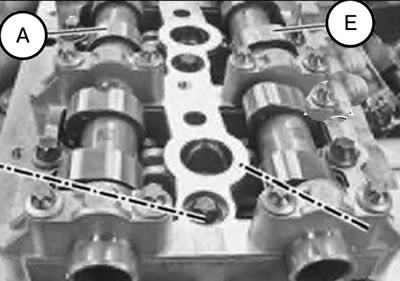

- Camele arborelui cu came (E) ale supapelor de admisie ale primului cilindru trebuie să fie orientate în sus, într-un unghi.
- Lobii arborelui cu came (A) ai supapelor de evacuare trebuie să fie înclinați spre stânga.

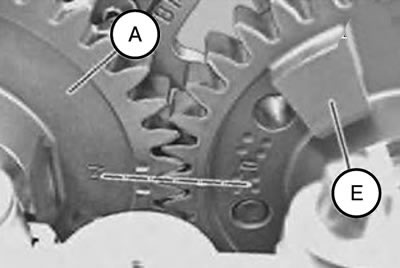

Notă: Marcajul de pe pinionul arborelui cu came de evacuare (A) trebuie să corespundă cu marcajul de pe pinionul arborelui cu came de evacuare (A).
Notă: Dacă marcajele nu corespund, arborele cu came de evacuare trebuie demontat.

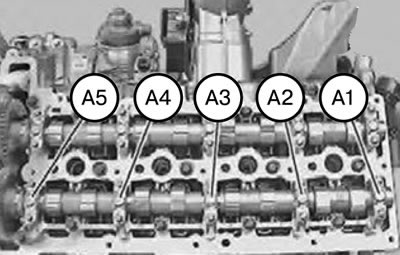

5. Slăbiți toate șuruburile de montare a capacului rulmentului de la A1 la A5, începând de la cele exterioare și deplasându-vă spre centru.
Cuplu de strângere: 10 Nm.
6. Scoateți arborele cu came de evacuare mișcându-l în sus.
7. Așezați toate piesele în ordine pe dispozitivul de fixare 114480.

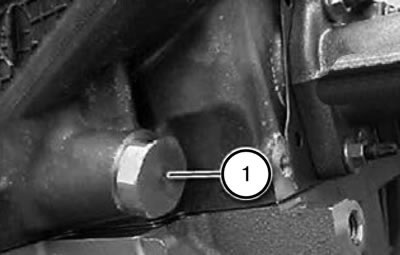

8. Scoateți întinzătorul de lanț (1). Cuplu de strângere: 70 Nm.

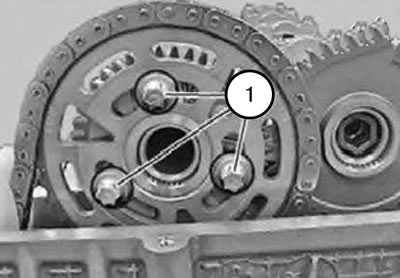

9. Slăbiți șuruburile (1) care fixează arborele cu came și scoateți pinionul arborelui cu came.
Cuplu de strângere: 15 Nm.

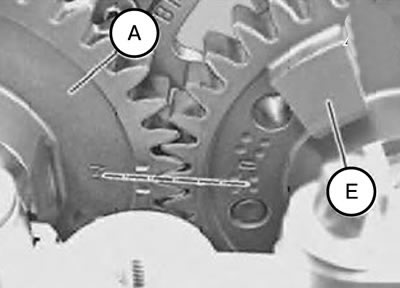

10. Setați arborele cu came de admisie (E) în poziția dorită.
Notă: La instalare, acordați atenție poziției de instalare a manetelor cu tacheți cu rolă.
11. Poziționați arborele cu came de evacuare (A) astfel încât ambele marcaje să se potrivească.

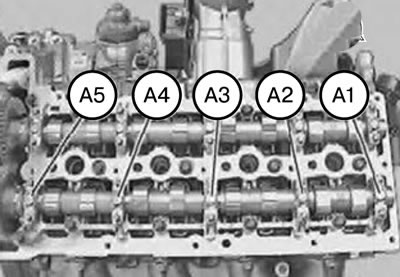

12. Strângeți toate elementele de fixare a capacului rulmentului A1 până la A5 de la margini spre mijloc.
Cuplu de strângere: 10 Nm.

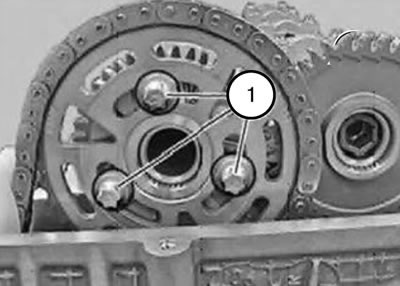

13. Plasați pinionul arborelui cu came împreună cu lanțul de transmisie pe arborele cu came de admisie astfel încât șuruburile (1) să fie amplasate în centrul găurilor longitudinale.
14. Introduceți șuruburile (1).
15. Strângeți șuruburile (1) la 10 Nm.
16. Slăbiți din nou șuruburile (1) cu 90°.

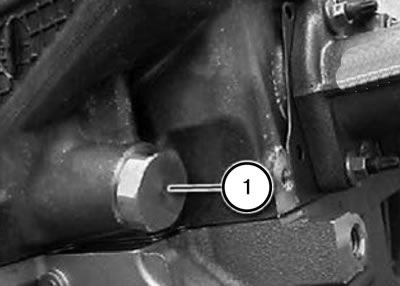

17. Introduceți întinzătorul de lanț (1).
Cuplu de strângere: 70 Nm.

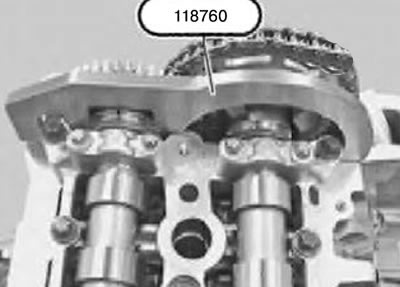

18. Instalați unealta 118760 pe arborele cu came de evacuare.
Notă: Instrumentul 116760 trebuie să se potrivească la același nivel cu chiulasa.

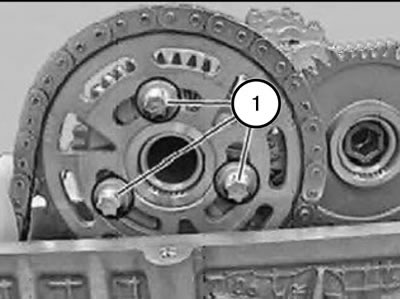

19. Strângeți șuruburile (1).
Cuplu de strângere: 15 Nm.

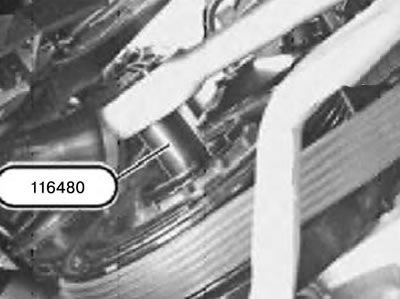

20. Rotiți motorul folosind unealta 116480 două ture în direcția de rotație până când pistonul primului cilindru se află la capătul TDC al cursei de compresie.
21. Verificați reglajul arborelui cu came.
Atenție: Nu lăsați motorul să se rotească în direcția opusă.
22. Asamblați motorul.
23. Rotiți motorul cu două turații.
24. Verificați sincronizarea supapelor.
Atenție: Instrumentul 115320 trebuie scos înainte de pornirea motorului.
