Înlocuirea ambelor lanțuri de transmisie
1. Demontați motorul.
2. Instalați motorul pe suportul de asamblare.
3. Scoateți chiulasa.
4. Scoateți baia de ulei.
5. Scoateți unitatea curelei de distribuție.
6. Blocați întinzătorul inferior al lanțului (1) folosind unealta 114120.
7. Scoateți întinzătorul de lanț (1).

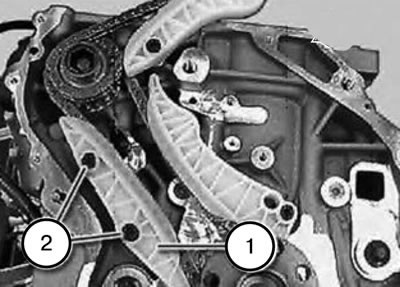

8. Deșurubați șuruburile (2).
9. Scoateți șina de ghidare a lanțului (1).
Cuplu de strângere: 20 Nm.

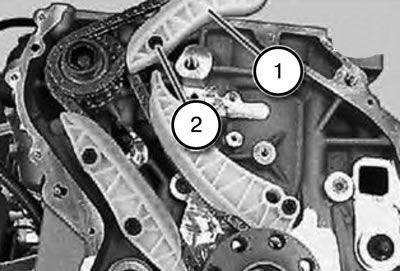

10. Deșurubați șurubul (2).
11. Scoateți bara de tensionare (1) din chiulasă.
12. Scoateți lanțul de transmisie de la chiulasă.

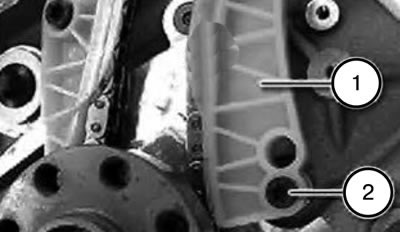

13. Deșurubați șurubul (2).
14. Scoateți bara de tensionare (1) din pompa de înaltă presiune.

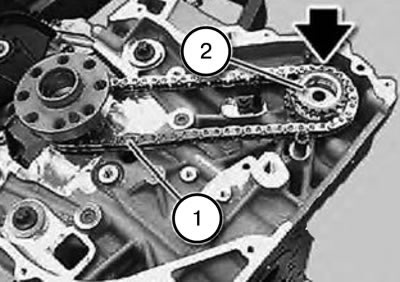

15. Scoateți pinionul (2) împreună cu lanțul de transmisie (1) mișcându-l în sus.

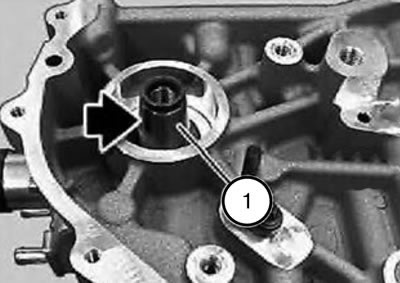

16. Acordați atenție canelurii de pe pompa de înaltă presiune (1).

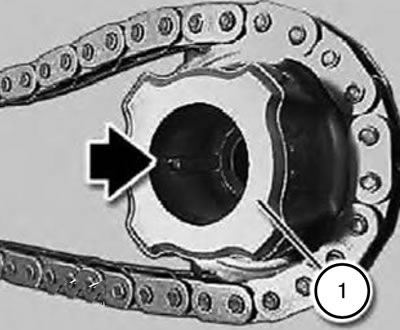

17. Acordați atenție proeminenței corespunzătoare canelurii de pe pinionul (1) al pompei de înaltă presiune.

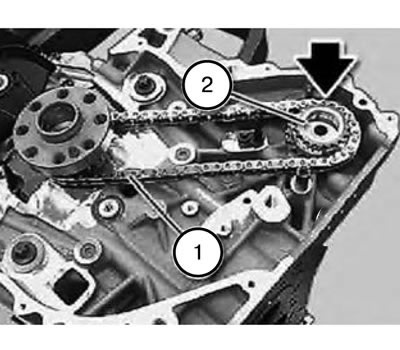

18. Instalați lanțul de transmisie (1) pe pinionul arborelui cotit în poziția dorită.
19. Plasați pinionul (2) pe pompa de înaltă presiune.
Notă: La instalare, acordați atenție canelurii.

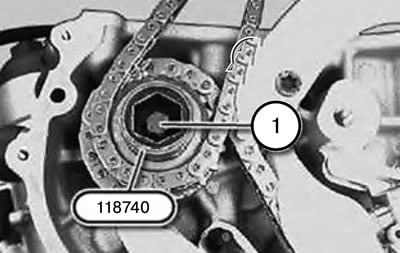

20. Înșurubați șurubul central (1) al pompei de înaltă presiune și strângeți-l.
Notă: Instrumentul 118740 nu este necesar.

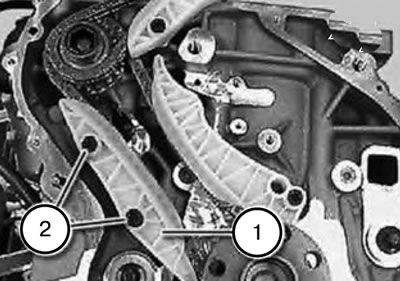

21. Reglați ghidajul lanțului (1) în poziția dorită.
22. Înșurubați știftul balamalei (2).
Cuplu de strângere: 20 Nm.

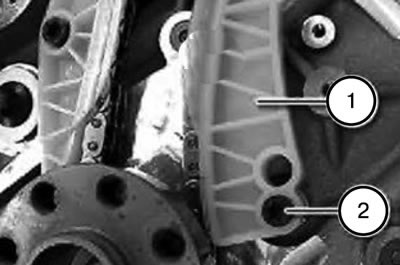

23. Setați bara de tensionare (1) în poziția dorită.
24. Înșurubați știftul balamalei (2).
Cuplu de strângere: 20 Nm.

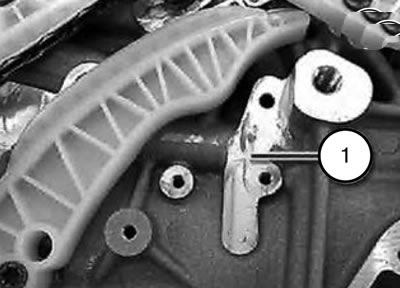

25. Curățați suprafața de etanșare (1).

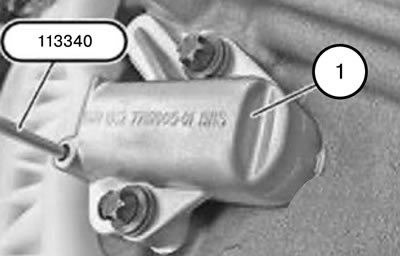

26. Fixați întinzătorul hidraulic al lanțului (1) în partea de jos cu două șuruburi.
Cuplu de strângere: 10 Nm.
27. Scoateți unealta 114120.

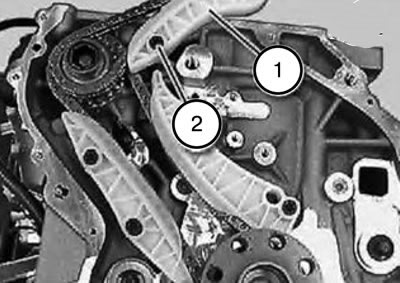

28. Reglați bara de tensionare a chiulasei (1) în poziția dorită.
29. Înșurubați știftul balamalei (2).
Cuplu de strângere: 20 Nm.
Notă: La instalare, strângeți șurubul central al pompei de înaltă presiune numai după ce au fost instalate ambele lanțuri de transmisie.
30. Asamblați motorul.
Acest articol se bazează pe informații de pe site: BMWMAN
