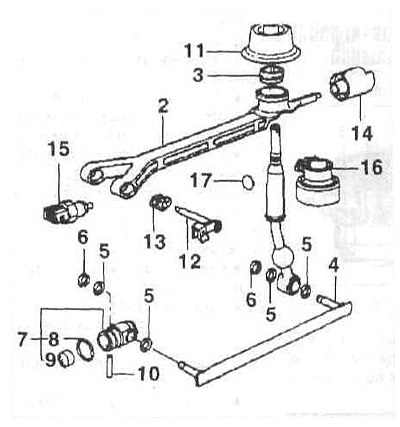

Элементы механизма переключения передач
1 — рычаг переключения передач (в салоне);
2 — рычаг переключения передач;
3 — опора;
4 — штанга переключения передач;
5 — дистанционная шайба;
6 — шайба крепления;
7 — шарнир штанги переключения передач;
8 — стопорное кольцо;
9 — резиновая шайба;
10 — цилиндрический штифт;
11 — резиновый чехол;
12 — опорный палец;
13 — опорная втулка;
14 — опора;
15 — выключатель света заднего хода;
16 — гаситель колебаний;
17 — наклеенная деталь.
Снятие
Сильно потяните вверх рукоятку рычага переключения передач.
Подденьте манжету рычага переключения передач со средней консоли и стяните ее с рычага переключения передач.

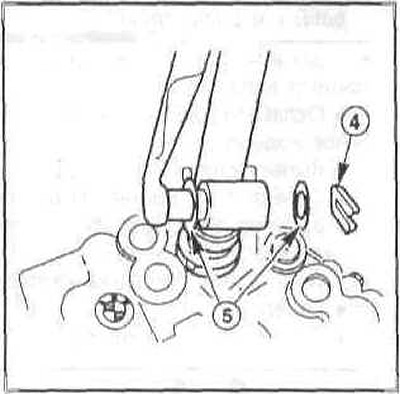

Поднимите и подоприте автомобиль. С нижней стороны автомобиля вытащите скобу крепления (4) и вытащите штангу переключения передач, снимите шайбы (5) с обеих сторон штанги переключения.

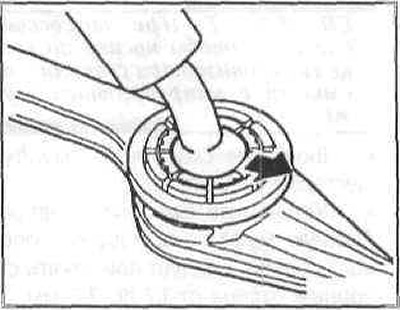

Снизу установите на рычаг переключения передач специальный ключ и поверните на 90° против часовой стрелки. Затем выдавите вверх сферическую чашку.
Снимите резиновый чехол с кузова и с консоли и выньте его вверх вместе с рычагом переключения передач. Если есть, открутите зажим для гасителя колебаний (противовеса) на рычаге переключения передач и снимите его.
Установка
Смажьте сферическую чашку рычага переключения передач смазкой.
Вставьте рычаг переключения передач со сферической чашкой так, чтобы выступ или стрелка на сферической чашке были направлены в направлении цапфы опоры, т.е. противоположно направлению движения.
Вдавите чашку опоры отверткой сверху в крепление, пока выступы крепления не защелкнутся со звуком.
Вставьте палец штанги переключения передач с шайбами в рычаг переключения передач, прижмите крепление (скобу). Опустите автомобиль.
Установите резиновый чехол. При этом внутренний край наденьте на рычаг, а наружный край — в вырез кузова.
Надвиньте гаситель колебаний и закрепите зажимом. Защелкните крышку с чехлом.
Наденьте рукоятку рычага на рычаг и сильно прижмите ее.
