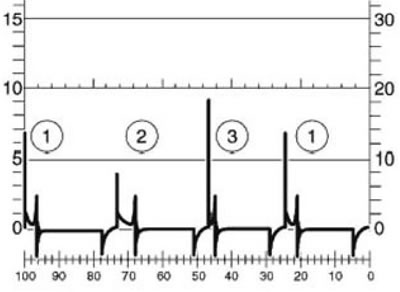

Рис. 3.61. Пробивное напряжение
- 1 — нормальное максимальное значение пробивного напряжения, свеча зажигания (СЗ) исправна;
- 2 — низкая амплитуда максимального значения пробивного напряжения, маленький искровой зазор между электродами;
- 3 — высокая амплитуда максимального значения пробивного напряжения, большой искровой зазор между электродами.
Анализ кривой продолжительности искрового разряда при частоте вращения коленчатого вала на режиме холостого хода:

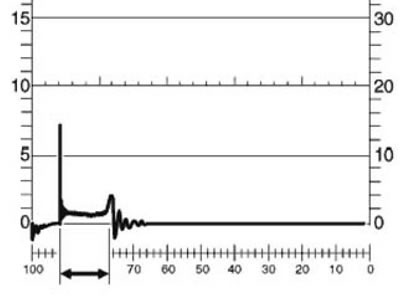

Нормальная продолжительность искрового разряда (рис. 3.62), свеча зажигания исправна.
Рис. 3.62. Исправная СЗ

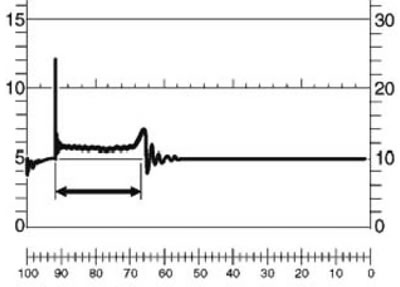

Большая продолжительность искрового разряда (рис. 3.63), маленький зазор между электродами свечи зажигания.
Рис. 3.63. Дефект СЗ

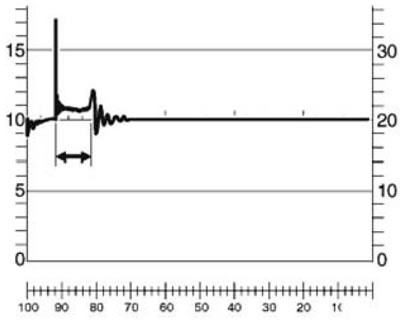

Сокращенная продолжительность искрового разряда (рис. 3.64), большой зазор между электродами свечи зажигания.
Рис. 3.64. Дефект СЗ
