Внимание! При проведении проверок системы зажигания строго соблюдать требования техники безопасности.
Проверку напряжения во вторичной обмотке катушек зажигания необходимо проводить с помощью контрольного адаптера «12.7.030», в следующем порядке. С помощью комплекта переходников (адаптеров) можно провести следующие виды проверок:
- проверку напряжения во вторичной обмотке катушки зажигания;
- сравнение катушек зажигания различных фирм-производителей;
- выявить дефекты катушек зажигания;
- выявить дефекты свечей зажигания;
- выявить неисправности в системе впрыска топлива.
Вынуть заглушки из защитного кожуха катушек зажигания и вывернуть болты. Снять крышку (1, рис. 3.44), снять защитный кожух катушек зажигания и снова поставить на место крышку маслоналивной горловины двигателя.

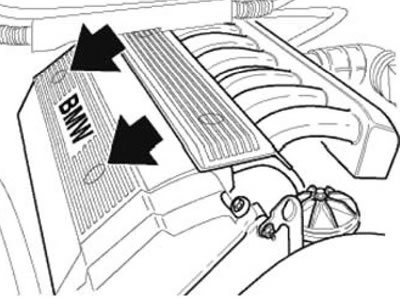

Рис. 3.44. Крышка горловины
Снять катушку зажигания. Установить приспособление «12.7.030» на измеряемую катушку зажигания и соединить его с «массой». Установить один зажим высокого напряжения приспособления на катушку зажигания, другой подсоединить к свече зажигания.

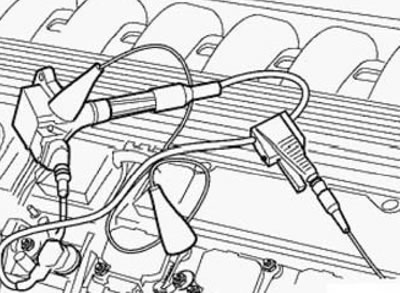

Рис. 3.45. Приспособление «12.7.030»
Подсоединить триггерный зажим DIS-тестера к проводу питания катушки зажигания 1-го цилиндра. Выбрать на DIS режимы «Система измерения» и «Заданные измерения» и продолжать действовать в соответствии с Инструкцией на систему DIS.
