Usa — demontare, instalare si reglare (BMW 7 Series E32)

Ușile din față și din spate sunt demontate și instalate în același mod.

Demontarea

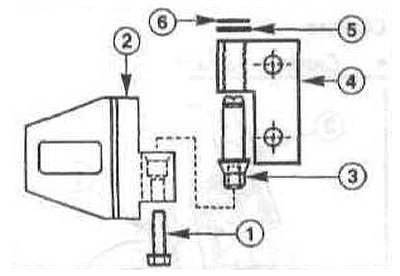

Deșurubați șurubul de la fiecare balama (balama) folosind o dușă de 10 mm și o cheie universală pentru articulație.

Apăsați elementul de fixare în lateral față de deget.

Scoateți știftul cu un pumn în sus, ținând zăvorul ușii cu un ciocan, dacă este necesar.

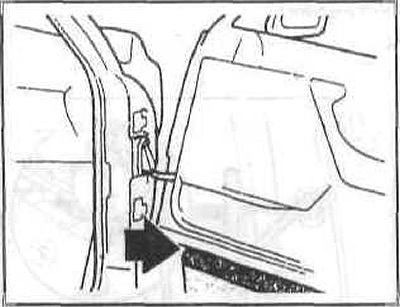

Scoateți ușa din balamale și așezați-o pe un suport adecvat (săgeată). Standul trebuie reglat astfel încât firele de la cablajul ușii să nu fie strânse.

Atenție: Evitați deteriorarea vopselei de pe ușă și față de caroserie, pentru care, dacă este necesar, lipiți bandă de protecție.

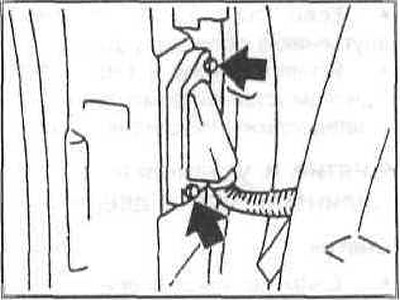

Slăbiți șuruburile cadrului de montare a dopului (săgeți) și apoi scoateți dopul.

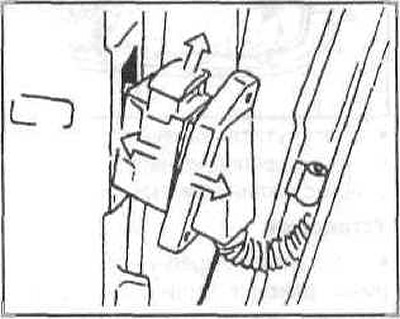

Scoateți capsa (săgeata de sus), pentru a deconecta ștecherul.

Instalare

Conectați ștecherul consumatorului de energie electrică și introduceți suportul de montare. Introduceți ștecherul în stâlpul ușii și fixați cadrul de montare cu șuruburi.



Introduceți ușa în balamalele de sus și de jos - veți avea nevoie de un asistent pentru aceasta. Ușa este ghidată de un deget (3). Prin plasarea șaibelor de reglare în balamale, puteți reajusta ușa dacă este necesar. La instalarea ușii vechi, reglarea ușii nu este de obicei necesară.

Înșurubați câte un șurub în fiecare balama.

Bateți știftul de blocare a ușii și fixați-l cu o clemă.



Închideți ușa și verificați dacă spațiul dintre ușă și corp este uniform, dacă este necesar, deșurubați șuruburile balamalei ușii și reglați înălțimea ușii folosind balamaua superioară.

Notă: Când instalați o nouă ușă, distanțiere sunt plasate sub balamale pentru a permite ușii să se deplaseze spre exterior sau spre interior.

Atenție: Reglați ușa numai împreună cu toate părțile sale, cum ar fi liftul de sticlă, sticla etc., deoarece potrivirea ușii depinde de greutatea acesteia. Pentru reglare, scoateți garniturile ușii. Dacă ambele ușile din față și cele din spate au fost îndepărtate, ușa din spate trebuie reglată mai întâi, apoi ușa din față.

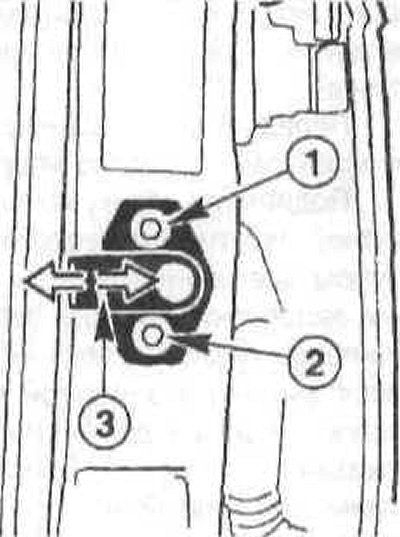

Slăbiți șurubul (1) știftului de blocare de pe stâlpul B folosind o șurubelniță TORX și slăbiți șurubul (2) suficient pentru a permite zăvorul să se miște.

Notă: Nu modificați reglarea adâncimii zăvorului (3).

Ridicați mânerul ușii și țineți-l în această poziție. Închideți ușa pentru a regla înălțimea și unghiul zăvorului.

Notă: Pentru a ghida mai bine zăvorul de blocare, un dispozitiv de reglare este introdus în încuietoarea ușii din atelier. Dacă dispozitivul nu este utilizat, poate cauza deplasarea zăvorului ușii.

Deschideți ușa cu grijă și strângeți șuruburile la 30 Nm.

Vă rugăm să rețineți: ușa poate fi poziționată la cel mult 1 mm spre interior în față și la cel mult 1 mm spre interior în spate.

Încuietoarea uzată a închizătorului trebuie înlocuită.

Demontare și instalare încuietorului ușii

Demontarea

Închideți geamul ușii din față, deschideți celelalte ferestre.

Deconectați cablul negativ de la baterie. Bateria este amplasată în portbagaj, în spatele garniturii din partea dreaptă.

Izolați borna negativă a bateriei pentru a evita contactul electric accidental.

Scoateți garnitura ușii.

Deconectați conectorul portocaliu al airbagului lateral. Slăbiți șuruburile de fixare a airbagului lateral și așezați airbagul cu capacul în sus, de exemplu în portbagaj.

Scoateți mânerul exterior al ușii.

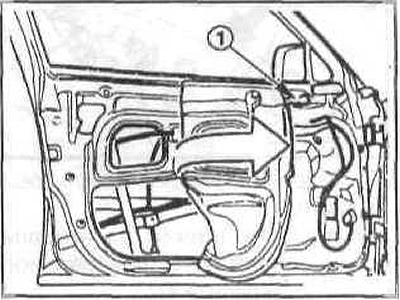

Scoateți ușor spongioasa (plastic spumă) tapițați în partea din spate a deschiderii ușii, pliați-o înainte și fixați-o în această poziție cu bandă adezivă (1).

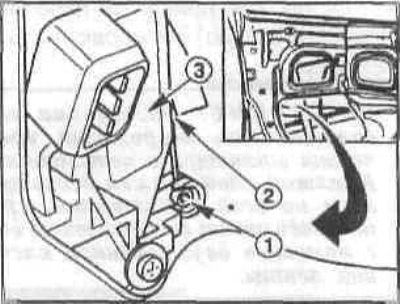

Deconectați și scoateți ștecherul de acționare a închiderii centrale a ușii.



Desprindeți niplul de cablu din garnitură (1) și miezul cablului de la încuietoarea ușii (3).



Deconectați ștecherul microînchiderii centralizate.

Desprindeți cablul din carcasa interioară a mânerului ușii de tocul ușii.

Slăbiți șuruburile de blocare a ușii și scoateți încuietoarea în jos.

Instalare

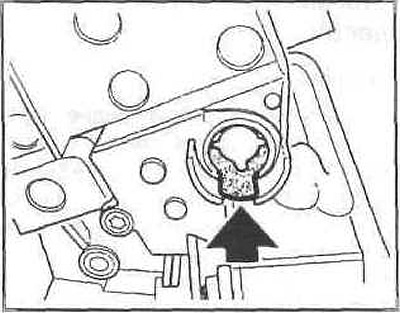

Verificați dacă proeminența de antrenare (furcă) este în partea de jos în mijloc.

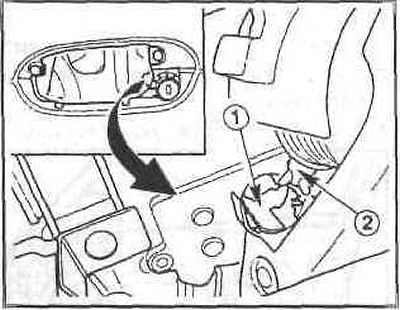

Introduceți încuietoarea în ușă. În acest caz, introduceți în sus în furca (2) a cilindrului de închidere dispozitivul de antrenare (1) pentru furca (lea) încuietorului ușii.



Fixați încuietoarea la ușă cu trei șuruburi.

Așezați ștecherul pe motorul actuatorului închiderii centralizate și fixați-l.

Conectați mufa pentru micro-comutator.

Atașați niplul de cablu în manta și miezul cablului la încuietoarea ușii.

Atașați cablul în manta pentru mânerul interior al ușii la tocul ușii.



Lipiți cu atenție căptușeala de spumă (burete) de decupajul ușii.

Atenție: ornamentul nu trebuie deteriorat, altfel va fi tras în mașină. Stratul adeziv trebuie să fie intact pe toată circumferința, dacă este necesar, refaceți-l folosind bandă adezivă dublu-față.

Instalați mânerul exterior al ușii.

Instalați airbagul lateral pe tocul ușii și fixați-l cu șuruburi. Conectați conectorul portocaliu al airbagului lateral.

Instalați garnitura interioară a ușii.

Instalați cablul negativ la baterie.

Verificați funcționarea încuietorului central al ușii.

Demontarea și instalarea mânerului exterior al ușii

Demontarea

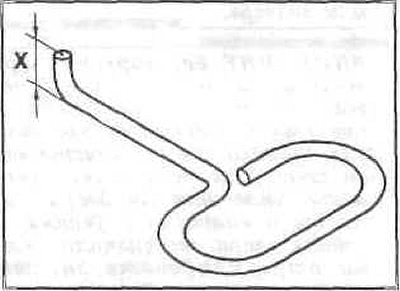

Faceți-vă propriul cârlig de sârmă potrivit. Pentru a face acest lucru, îndoiți un fir cu un diametru de 2 mm în unghi drept la o distanță de X = 5 mm.



Introduceți cârligul de sârmă prin orificiul de montare de la capătul ușii în ochiul plăcii de fixare.

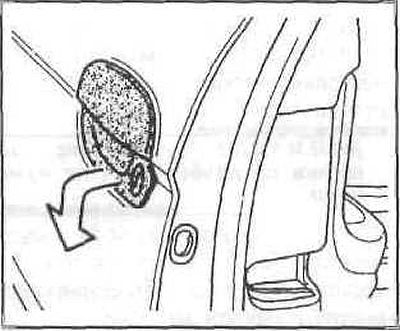

Deplasați placa de blocare înainte cu cârligul până când se oprește. Utilizați o șurubelniță pentru a ridica bara de montare a plăcii de blocare peste marginea de montare. În această poziție, deplasați placa de blocare înainte cu cârligul până când adânciturile din placa de blocare a mânerului exterior al ușii sunt eliberate. Figura arată poziția plăcii de blocare cu mânerul exterior al ușii scos.



Ridicați mânerul exterior al ușii din partea de jos și trageți-l în diagonală în jos.

Instalare

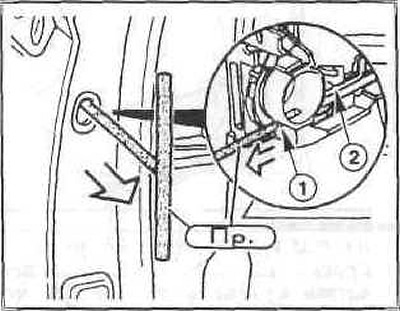

Introduceți și apăsați mânerul exterior al ușii.



Trageți placa de blocare (2) înapoi cu cârligul de sârmă până când bara de fixare se fixează în poziție.

Ridicați mânerul exterior și verificați funcționarea acestuia.

Dacă este îndepărtat, instalați garnitura interioară a ușii.

Introduceți scutul în capătul ușii. În acest caz, instalați partea exterioară și apoi apăsați partea din mijloc.

Demontare și instalare cilindrului încuietorului ușii

Demontarea

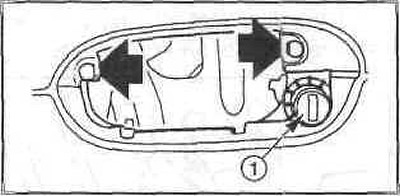

Scoateți încuietoarea ușii.



Slăbiți șuruburile cu o șurubelniță și scoateți suportul exterior al mânerului ușii cu cilindrul de blocare.

Instalare

Instalați suportul exterioară pentru mânerul ușii cu cilindrul de închidere și fixați-l cu șuruburi.

Instalați încuietoarea ușii.

Demontare și instalare motorului actuatorului/microcomutatorului închiderii centralizate

Demontarea

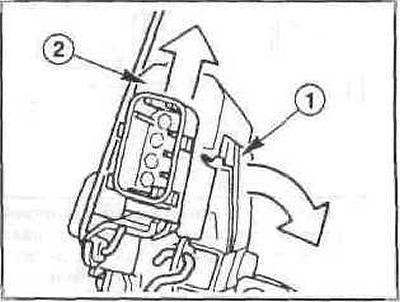

Ridicați zăvorul (1) cu o șurubelniță și trageți motorul de acționare (2) în sus din încuietoarea ușii.

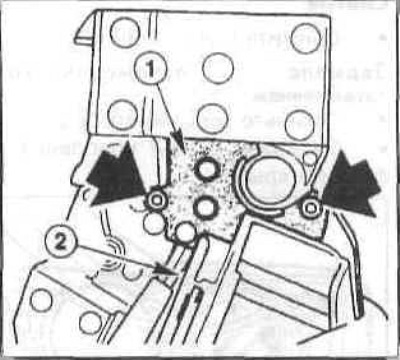

Deșurubați șuruburile (săgețile).



Scoateți placa de montare (1) și microîntrerupătorul (2).

Instalare

Montați placa de montare și microîntrerupătorul, fixați cu șuruburi.

Așezați și fixați motorul actuatorului pe încuietoarea ușii.

Instalați încuietoarea ușii.

Demontarea, montarea și reglarea geamului ușii

Demontarea

Trageți în sus banda exterioară a canalului de sticlă pornind din spate.

Scoateți garnitura ușii.

Atenție: Pentru vehiculele cu airbag lateral, deconectați cablul negativ de la baterie și scoateți airbagul lateral.

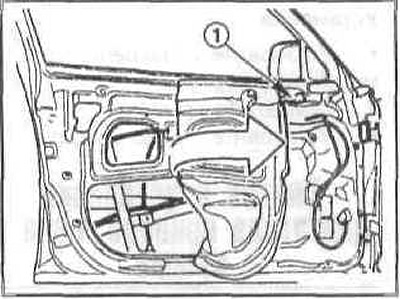

Trageți cu grijă garnitura din spumă din spatele locașului ușii, pliați-o înainte până când șuruburile de reglare inferioare sunt libere și fixați-o în această poziție cu bandă adezivă (1).

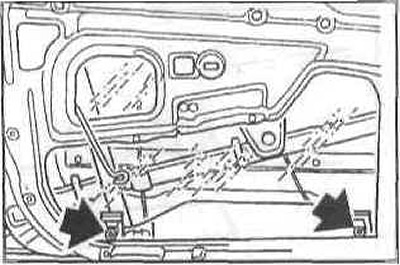

Slăbiți șuruburile plăcii de prindere (săgeți).

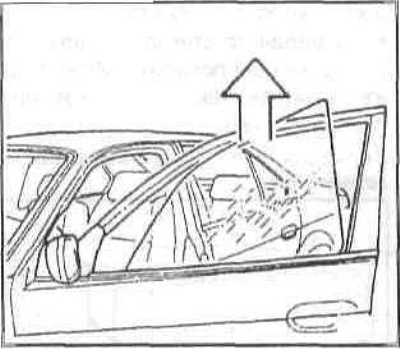

Înclinați puțin paharul înainte și trageți-l înapoi și în sus.

Instalare

Introduceți geamul ușii în banda de prindere.

Introduceți întrerupătorul cu cheie. Dacă este necesar, conectați firul negativ la baterie.

Ridicați sticla folosind comutatorul astfel încât să existe un spațiu de aproximativ 10 mm.

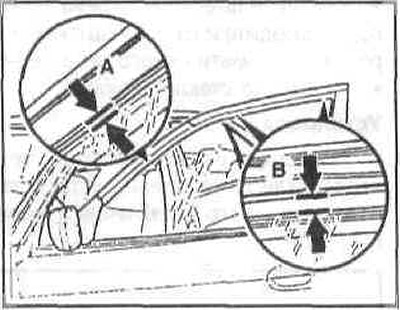

Reglați poziția sticlei pentru a obține următoarele goluri: A=5,4 mm, B=10 mm. Pentru a face acest lucru, cu fălcile deschise, deplasați geamul în direcția longitudinală sau ridicați fălcile din spate astfel încât sticla să fie paralelă cu tocul ușii. În această poziție, strângeți șuruburile de strângere la 10 Nm.

Scoateți ștecherul de la comutatorul cu cheie de comandă a liftului geamului. Dacă este necesar, deconectați cablul negativ de la baterie.

Instalați garnitura ușii. Dacă este echipat, instalați un airbag lateral.

Introduceți banda de canal de sticlă astfel încât să se potrivească perfect pe marginea ușii din spate.

Demontare și instalare unui ridicător electric de geam

Demontarea

Scoateți geamul ușii.

Deconectați conectorul de la motorul de ridicare a geamului.

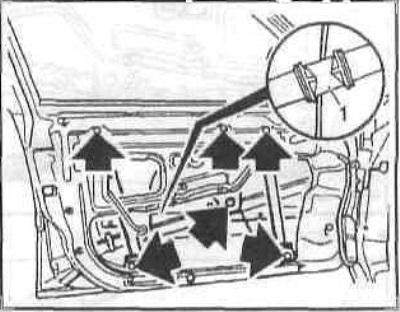

Trageți ghidajul (1).



Marcați poziția șuruburilor (săgeților) urmărind capetele șuruburilor cu un creion.

Slăbiți cele trei șuruburi inferioare (săgeți).

Scoateți cele trei șuruburi de sus (săgeți).

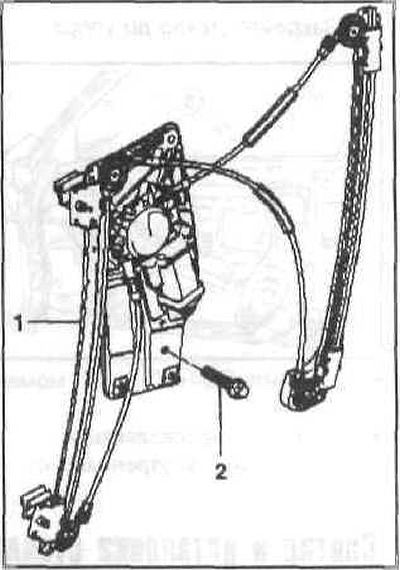

Scoateți regulatorul de geam (1) ca un ansamblu.

Instalare

Introduceți regulatorul de geam în balamalele de antrenare și strângeți ușor toate șuruburile.

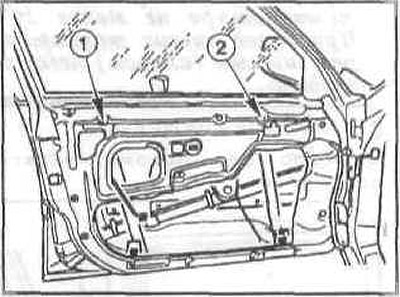

Strângeți șuruburile (1) și (2) la 10 Nm.

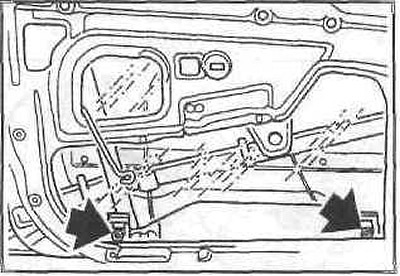

Introduceți geamul ușii în fălcile de prindere (săgeți) ale geamului și reglați poziția geamului.



Coborâți paharul până la capăt.

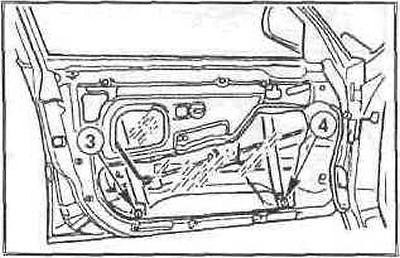

Strângeți șuruburile (3) și (4) la 10 Nm. Închideți paharul până la capăt.

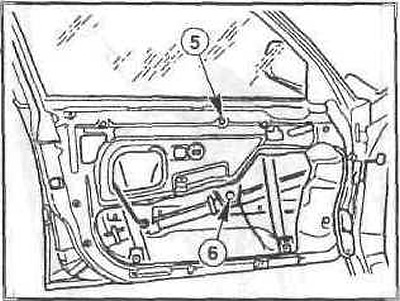

Strângeți șuruburile (5) și (6) la 10 Nm.

Pune ghidul.

Instalați garnitura interioară a ușii.
