Înlocuirea arborelui cu came de admisie
1. Scoateți bobinele de aprindere.
2. Scoateți bujiile.
3. Scoateți capacul chiulasei.
4. Scoateți actuatoarele VANOS de pe partea de admisie și de evacuare.

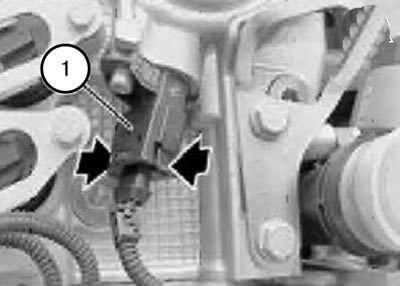

5. Deblocați conectorul (1) și deconectați-l de la senzorul de impulsuri al arborelui cu came de admisie.
Notă: După instalare, zăvorul conectorului (1) ar trebui să se blocheze cu un clic sonor.

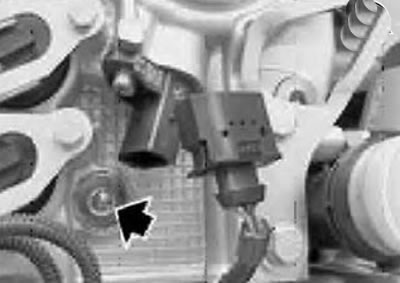

6. Deșurubați dopul filetat.
Notă: Inelul de etanșare trebuie înlocuit în timpul instalării.
Cuplu de strângere 25 Nm.
Notă: Aveți grijă, șurubul poate cădea ușor.
7. Scoateți șurubul inferior al șinei de ghidare a lanțului.

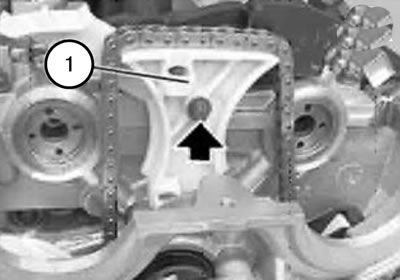

8. Scoateți șurubul superior al șinei de ghidare a lanțului (1).
Notă: Șinele de ghidare a lanțului (1 și 2) sunt fixate cu 4 proeminențe.

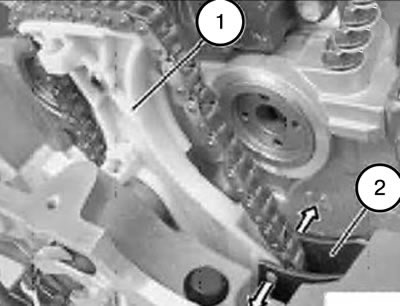

9. Apăsați cu grijă șina de ghidare a lanțului (2) și scoateți șina superioară de ghidare a lanțului (1).
Notă: La instalare, este necesar să trageți în sus lanțul de transmisie și să instalați șina de ghidare a lanțului (1).

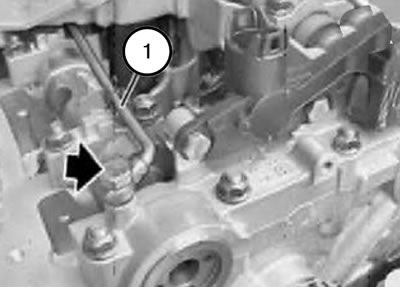

10. Deșurubați șurubul tubular.
11. Deplasați conducta de ulei (1) pentru ungerea arborelui cu came de evacuare cu aproximativ 20 mm în jos.

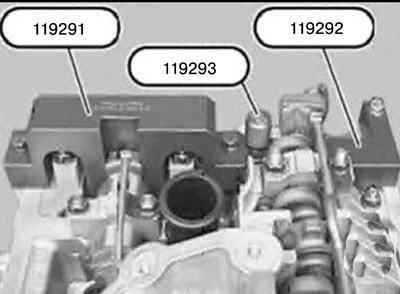

12. Deșurubați unealta 119293.
13. Scoateți uneltele 119291 și 119292.

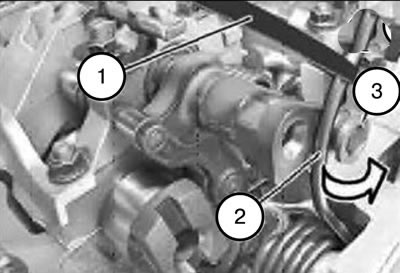

14. Rotiți arborele excentric cu ajutorul hexagonului, așa cum se arată în figură, pentru a reduce tensiunea arcului de torsiune (2).
15. Creați o pretensionare a arcului de torsiune (2) folosind bandajul (1), scoateți-l de pe rolă (3) și eliberați cu grijă tensiunea.

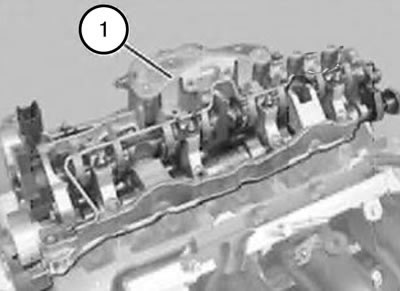

Atenţie:
- Risc de rănire și posibilitate de deteriorare.
- Următoarele descriu modul de demontare a punții de susținere și demontarea arborelui cu came de admisie.
- Respectați cu strictețe ordinea acțiunilor și utilizarea dispozitivelor.
- Demontarea punții de susținere și demontarea arborelui cu came de admisie fără unelte sunt imposibile.

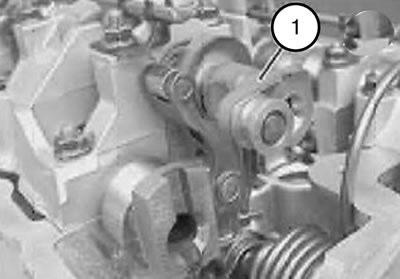

16. Rotiți din nou arborele excentric (1) prin hexagon, așa cum se arată în figură, în poziția cursei minime.

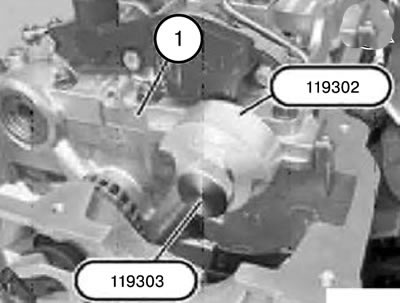

17. Instalați unealta 119302 așa cum se arată în figură și folosiți unealta 119303 pentru a o înșuruba pe arborele cu came de admisie.
Notă: Instrumentul 119302 fixează arborele cu came de admisie pe puntea de susținere (1).
18. Slăbiți șurubul cu cap zimțat (2).
19. Fixați unealta 119301 cu șurubul (1) pe arborele excentric.
20. Aliniați unealta 119301 cu arborele cu came de admisie.
21. Strângeți șurubul cu cap zimțat (2) până când capul se fixează perfect.
22. Strângeți șurubul (1).
23. Strângeți ușor șurubul cu cap zimțat (2) manual.

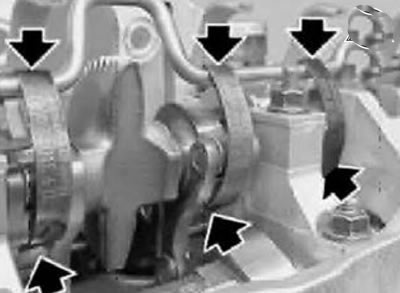

Atenție: Înainte de a scoate bara transversală de susținere, luați măsuri de precauție pentru a preveni alunecarea pârghiilor intermediare.
24. Introduceți unealta 119310 de jos în orificiile pârghiilor intermediare și fixați-o deasupra conductei de ulei.

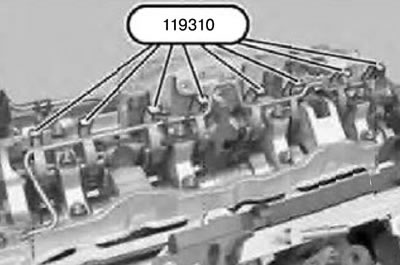

25. Asigurați toate pârghiile intermediare împotriva alunecării folosind unealta 119310.

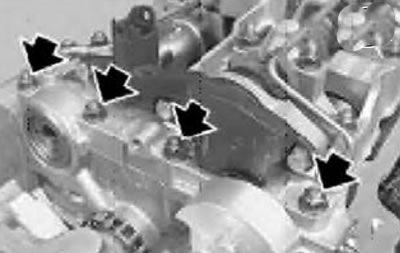

26. Deșurubați cele 4 piulițe de pe bara transversală de susținere frontală.

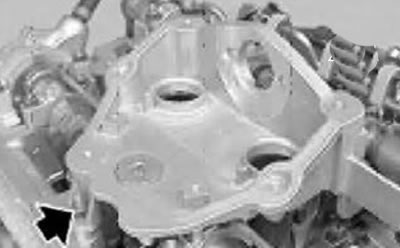

27. Deșurubați piulița de pe puntea de susținere de pe partea de ieșire.

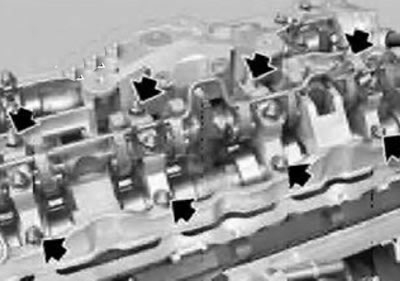

Atenție: Scoateți doar cele 8 piulițe indicate în figură.

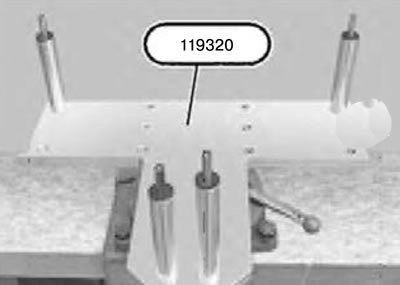

28. Prindeți dispozitivul de fixare 119320 într-o menghină, așa cum se arată în figură.

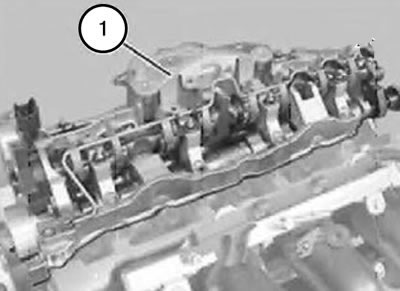

Atenţie:
- Nu răsturnați bara transversală de susținere (1).
- Pârghiile (1) ale împingătoarelor sunt împărțite în clase în funcție de toleranțe.
- Manetele tijei de împingere (1) care au fost utilizate pot fi reutilizate doar în aceleași locuri.
29. Scoateți cu grijă puntea de susținere (1) cu o mișcare în sus.
Atenție: Nu scoateți tijele de împingere de pe partea de admisie.

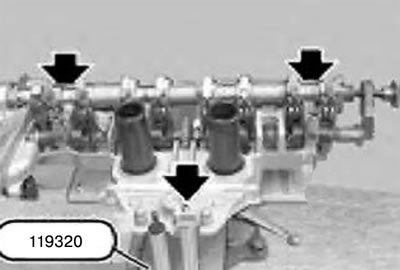

30. Așezați puntea de susținere împreună cu arborele cu came de admisie deasupra sculei 119320.

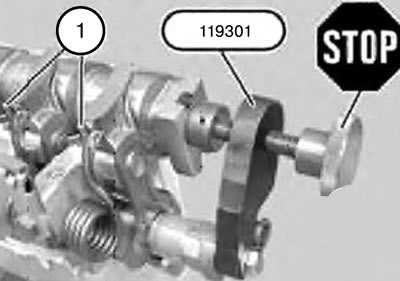

Atenţie:
- Risc de rănire și posibilitate de deteriorare.
- Până la instalarea arcurilor de torsiune (1), șurubul zimțat de pe unealta 119301 nu trebuie slăbit.
- Numai după demontarea tuturor arcurilor de torsiune (1) se poate demonta în siguranță arborele cu came de admisie.

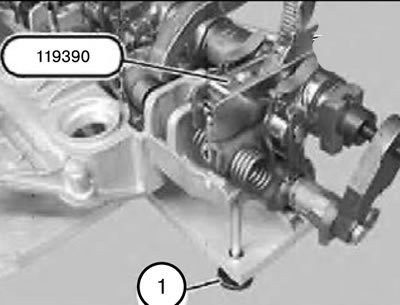

31. Fixați unealta 119390 cu piulița (1).

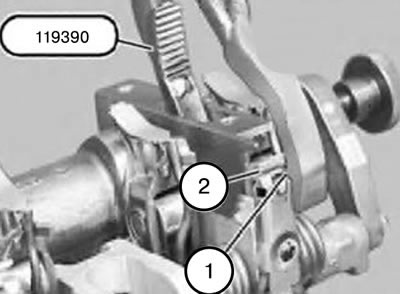

Notă: Clapeta (1) de pe unealta 119390 trebuie să se fixeze în adâncitura (2) de pe flanșă.

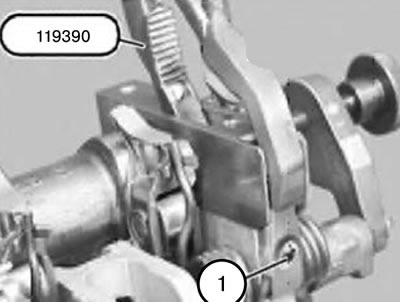

32. Asigurați-vă că scula 119390 este fixată în flanșă așa cum se arată în figură.
33. Deșurubați șurubul (1).

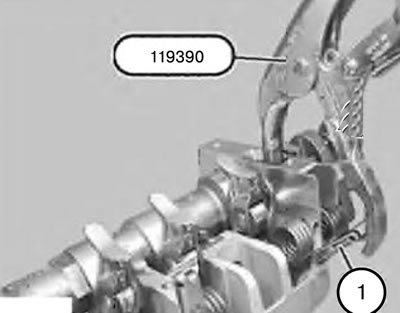

34. Deschideți cu grijă și încet cleștele de pe unealta 119390 pentru a îndepărta pretensionarea arcului de torsiune (1).

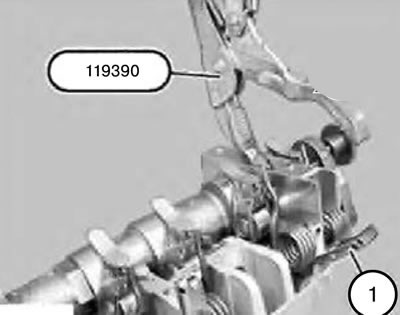

35. Scoateți arcul de torsiune (1).

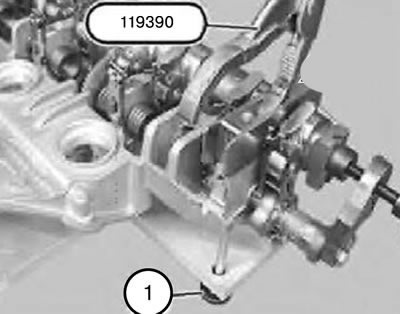

36. Deșurubați piulița (1).
37. Scoateți unealta 119390.
38. Scoateți arcurile de torsiune ale cilindrilor 1 - 3 în aceeași secvență.

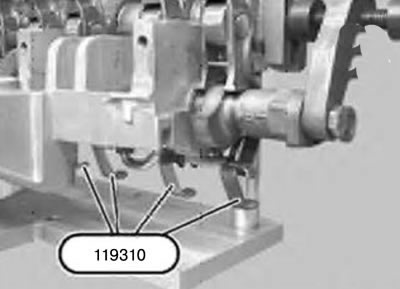

Notă: Instrumentul 119310 fixează maneta intermediară pe conducta de ulei.
39. Scoateți unealta 119310 din conducta de ulei și scoateți-o din maneta intermediară.

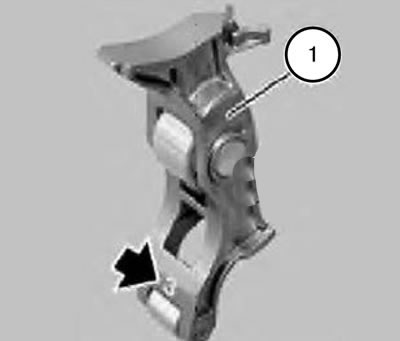

Atenţie:
- Pârghiile intermediare (1) sunt împărțite în clase de toleranță.
- Într-un motor, pot fi instalate pârghii intermediare dintr-o singură clasă de toleranță.
- Clasele de toleranță sunt desemnate, așa cum se arată în figură, prin numere de la 1 la 6.
- Pârghiile intermediare (1) care au fost utilizate pot fi reutilizate doar în aceleași locuri.

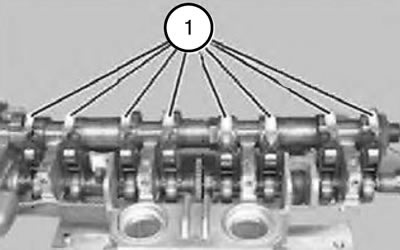

40. Scoateți pârghiile intermediare (1) și puneți-le deoparte în ordine strictă.

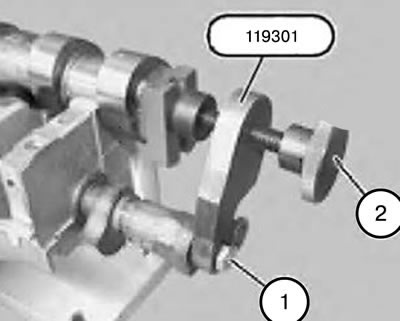

41. Slăbiți șurubul cu cap zimțat (2) de la unealta 119301.
42. Slăbiți șurubul (1) și scoateți unealta 119301.

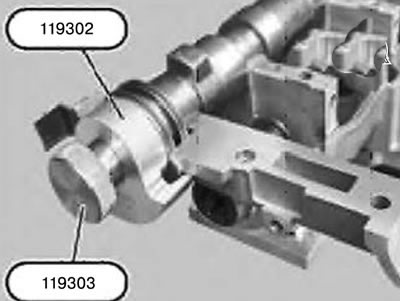

43. Deșurubați unealta 119303.
44. Scoateți unealta 119302.

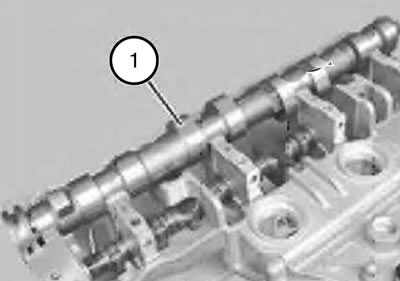

45. Agățați și scoateți arborele cu came de admisie (1).

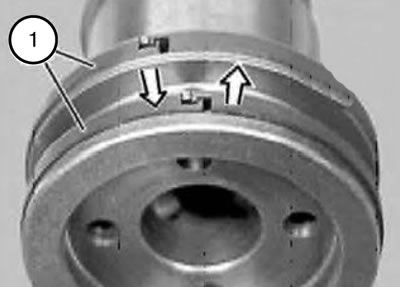

46. Dacă este necesar, înlocuiți inelele dreptunghiulare (1).

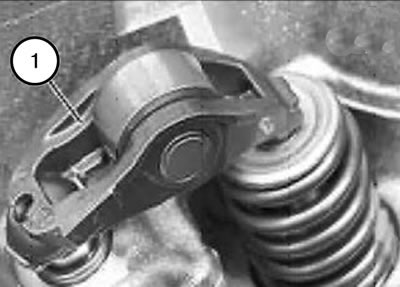

Atenţie:
- Inelele (1) cu secțiune transversală dreptunghiulară se rup ușor.
- Inelele dreptunghiulare (1) se fixează la locul lor la îmbinare.
47. Apăsați inelul dreptunghiular (1) în canelura de pe o parte, trageți-l în sus pe cealaltă parte și eliberați dispozitivul de fixare.
48. Întindeți cu grijă inelul (1) și scoateți-l înainte.
49. Curățați toate paturile lagărelor și camele arborelui cu came ale supapelor de admisie și lubrifiați-le cu ulei de motor.

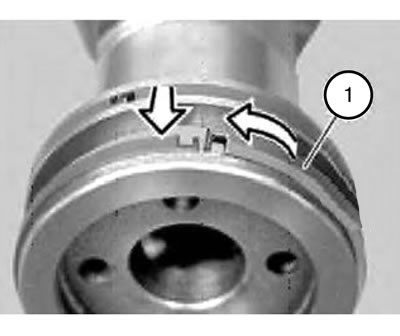

50. Introduceți inelele (1) cu secțiune transversală dreptunghiulară:
Atenție: Inelele dreptunghiulare (1) se rup ușor.
51. Întindeți cu grijă inelul (1) și instalați-l în față.
52. Apăsați inelul dreptunghiular (1) în canelura de pe o parte și fixați dispozitivul de reținere pe cealaltă parte.

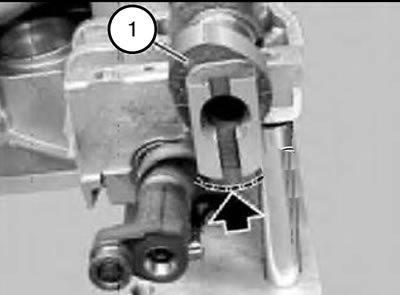

53. Introduceți arborele cu came de admisie (1) astfel încât teșitura rotunjită să fie îndreptată în jos.

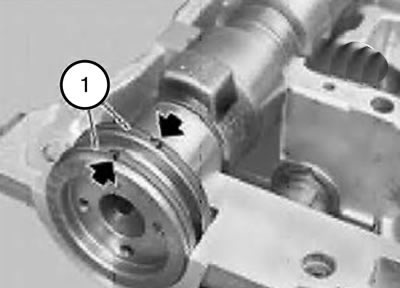

54. Capetele inelelor (1) cu secțiune transversală dreptunghiulară sunt orientate în sus.
55. Asigurați-vă că capetele inelelor dreptunghiulare (1) se fixează în poziție.

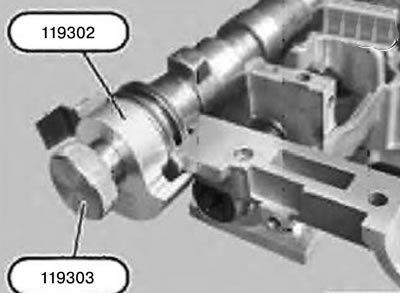

56. Instalați unealta 119302 așa cum se arată în figură și folosiți unealta 119303 pentru a o înșuruba pe arborele cu came de admisie.
Notă: Instrumentul 119302 fixează arborele cu came de admisie cu o punte de susținere.

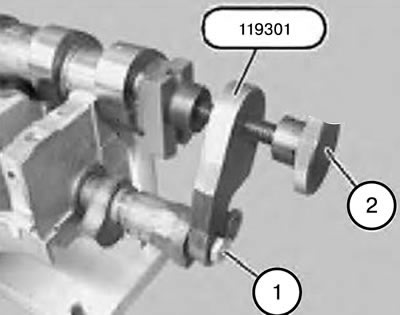

57. Slăbiți șurubul cu cap zimțat (2).
58. Fixați dispozitivul 119301 folosind șurubul (1) de pe axul excentric.
59. Aliniați scula 119301 cu arborele cu came de admisie.
60. Strângeți șurubul cu cap zimțat (2) până când capul se fixează perfect.
61. Strângeți șurubul (1).
62. Strângeți ușor șurubul cu cap zimțat (2) cu mâna.

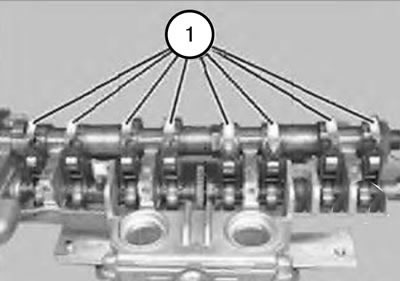

63. Ungeți toate suprafețele de așezare ale pârghiilor intermediare (1) cu ulei de motor și așezați pârghiile în jos.
Atenţie:
- Pârghiile intermediare (1) sunt împărțite în clase de toleranță.
- Într-un motor, pot fi instalate pârghii intermediare dintr-o singură clasă de toleranță.
- Clasele de toleranță sunt desemnate, așa cum se arată în figură, prin numere de la 1 la 6.
- Pârghiile intermediare (1) care au fost utilizate pot fi reutilizate doar în aceleași locuri.

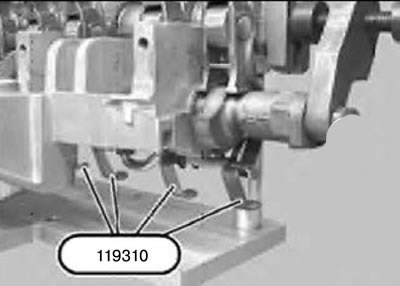

Atenție: Înainte de a instala arcurile de torsiune, luați măsuri de precauție pentru a preveni alunecarea pârghiilor intermediare.
64. Introduceți unealta 119310 în orificiile pârghiilor intermediare și fixați-o deasupra conductei de ulei.
Nota:
- Instalarea arcurilor de torsiune este descrisă folosind ca exemplu al 4-lea cilindru.
- Pentru cilindrii 1-3, procedați în același mod.

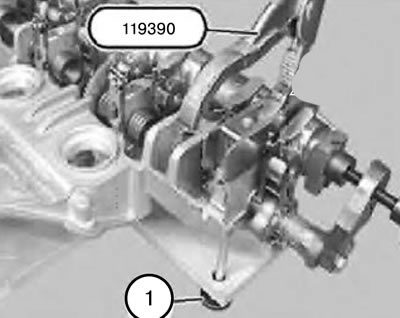

65. Instalați dispozitivul de fixare 119390 pe traversa de susținere.
Notă: Nu strângeți piulița (1), ci doar strângeți-o până când se fixează perfect.
66. Fixați unealta 119390 cu piulița (1).
67. Montați arcul de torsiune (1).

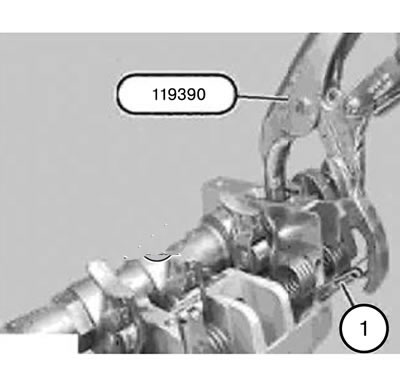

68. Asigurați-vă că scula 119390 este fixată în flanșă așa cum se arată în figură.
69. Strângeți cu grijă și încet cleștele de pe dispozitivul 11 90 pentru a crea o pretensionare a arcului de torsiune (1).

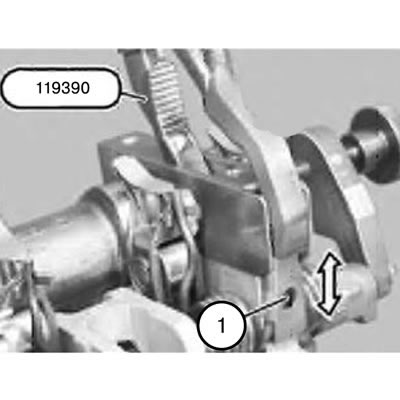

70. Aliniați orificiul (1) cu filetul folosind unealta 119390.

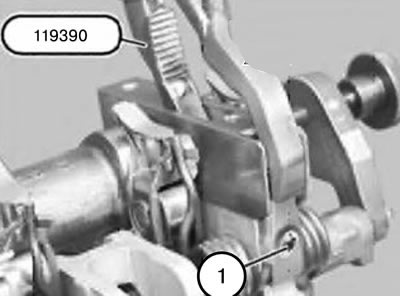

71. Introduceți și strângeți șurubul (1).

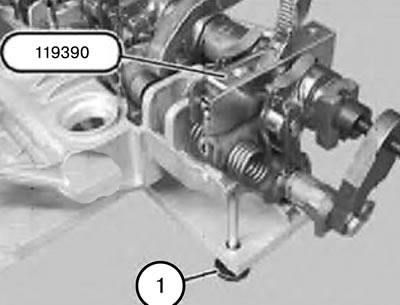

72. Deșurubați piulița (1).
73. Scoateți unealta 119390.
74. Instalați arcurile de torsiune ale cilindrilor 1 - 3 în aceeași secvență.

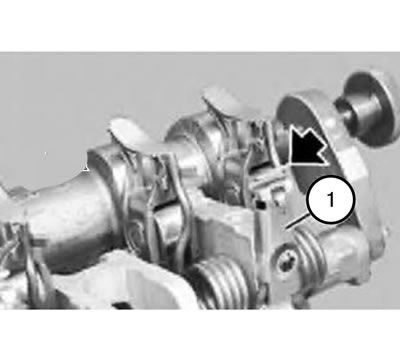

Notă: O deformare minoră a flanșei (1) la îndepărtarea și aplicarea tensiunii pe arcul de torsiune este inevitabilă, dar nu are niciun efect asupra funcționării.

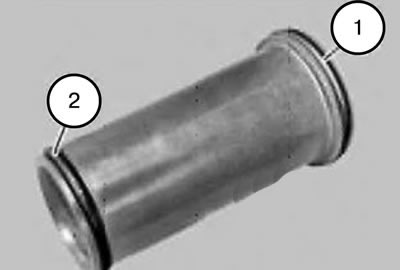

Notă: Inelele O (1 și 2) sunt diferite.
75. Înlocuiți inelele de etanșare (1 și 2) de pe bornele de înaltă tensiune și lubrifiați-le cu ulei de motor pentru a facilita alunecarea.

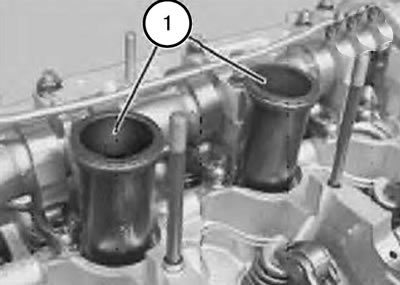

76. Instalați bornele de înaltă tensiune (1) ale cilindrilor 2 și 3.
Atenție: La instalarea jumperului de referință, este necesar să aliniați bornele de înaltă tensiune (1) în raport cu jumperul de referință.
Atenţie:
- Pârghiile (1) ale împingătoarelor se mișcă ușor atunci când este instalată bara transversală de susținere.
- Asigurați-vă că pârghiile tijei de împingere (1) sunt fixate așa cum se arată în figură pe componentele sistemului hidraulic de compensare a jocului supapelor și pe supape.
77. Aliniați pârghiile de împingere (1) în direcție dreaptă.
Atenţie:
- Nu răsturnați bara transversală de susținere (1).
- Tijele de împingere pot fi mișcate cu ușurință atunci când este instalată bara transversală de susținere.
- Asigurați-vă că tijele de împingere sunt fixate de componentele sistemului hidraulic de compensare a jocului supapelor și de supape.
78. Aliniați tijele de împingere în direcție dreaptă.
79. Montați puntea de susținere (1) de sus în jos și aduceți-o cu grijă în contact cu chiulasa.

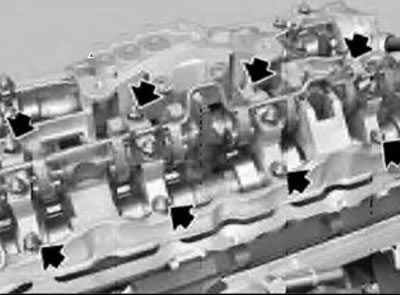

80. Înșurubați opt piulițe până când se fixează perfect.

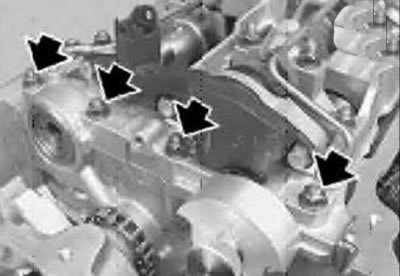

81. Înșurubați patru piulițe pe bara transversală de susținere din față până când se fixează perfect.

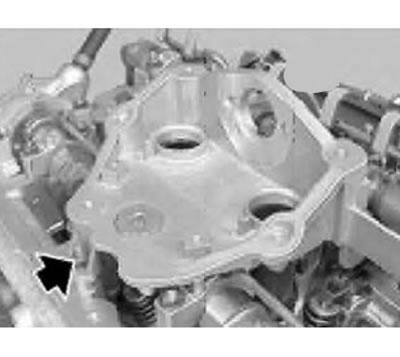

82. Înșurubați piulița pe puntea de susținere de pe partea de ieșire până când se fixează ferm.
83. Strângeți în prealabil toate piulițele de pe traversa de susținere de la mijloc spre margini cu un cuplu de 5 N·m și apoi în final cu un cuplu de 10 N·m.

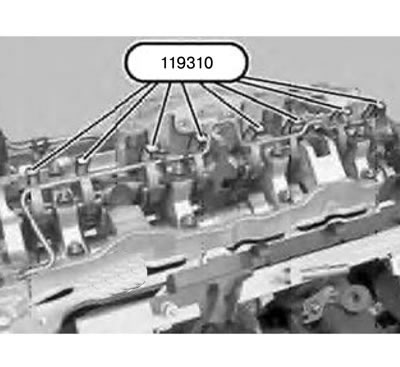

84. Scoateți unealta 119310 din conducta de ulei și scoateți-o din maneta intermediară.

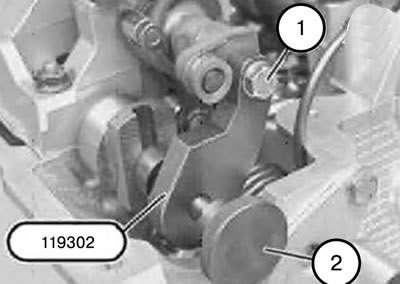

85. Slăbiți șurubul cu cap zimțat (2) de la unealta 119301.
86. Slăbiți șurubul (1) și scoateți unealta 119301.

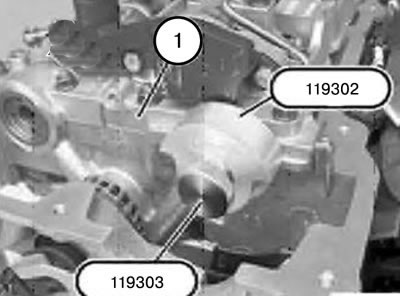

87. Deșurubați unealta 119303.
88. Scoateți unealta 119302 din conectorul de legătură (1).

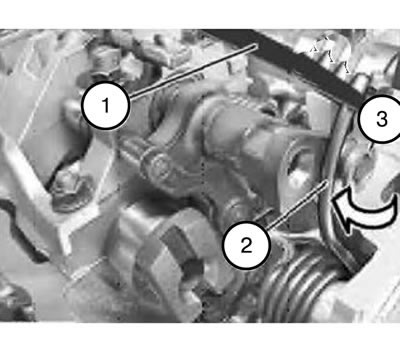

89. Rotiți arborele excentric cu hexagonul, așa cum se arată în figură.
90. Creați o pretensionare a arcului de torsiune (2) folosind bandajul (1) și instalați-l cu grijă pe rolă (3).

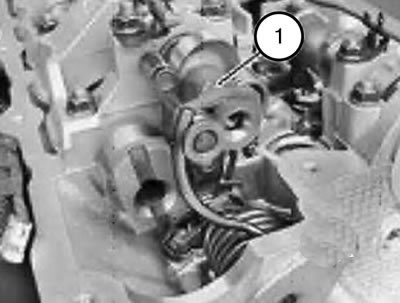

91. Rotiți arborele excentric (1) cu hexagonul, așa cum se arată în figură.

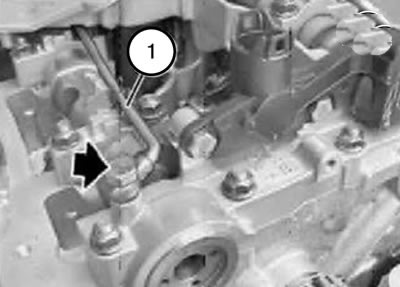

92. Deplasați conducta de ulei (1) pentru ungerea arborelui cu came de evacuare înainte.
93. Introduceți șurubul tubular și strângeți-l.

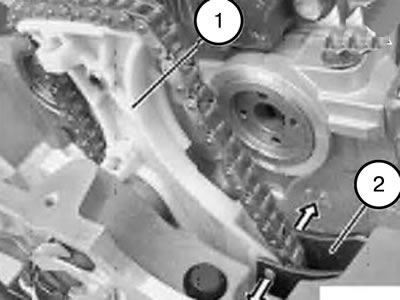

94. Trageți lanțul de transmisie în sus și instalați șina de ghidare a lanțului (1).
Notă: Șinele de ghidare a lanțului (1 și 2) sunt fixate cu 4 proeminențe.
95. Apăsați cu grijă șina de ghidare a lanțului (2) și instalați șina de ghidare a lanțului (1).
96. Asamblați motorul.
