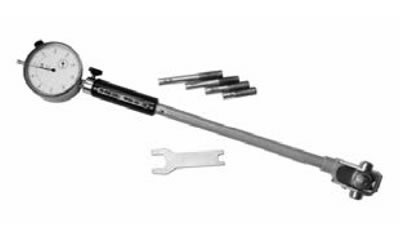

Średnica otworu służy do pomiaru wymiarów wewnętrznych części (na przykład średnica otworu cylindra, szerokość rowków, itp.).

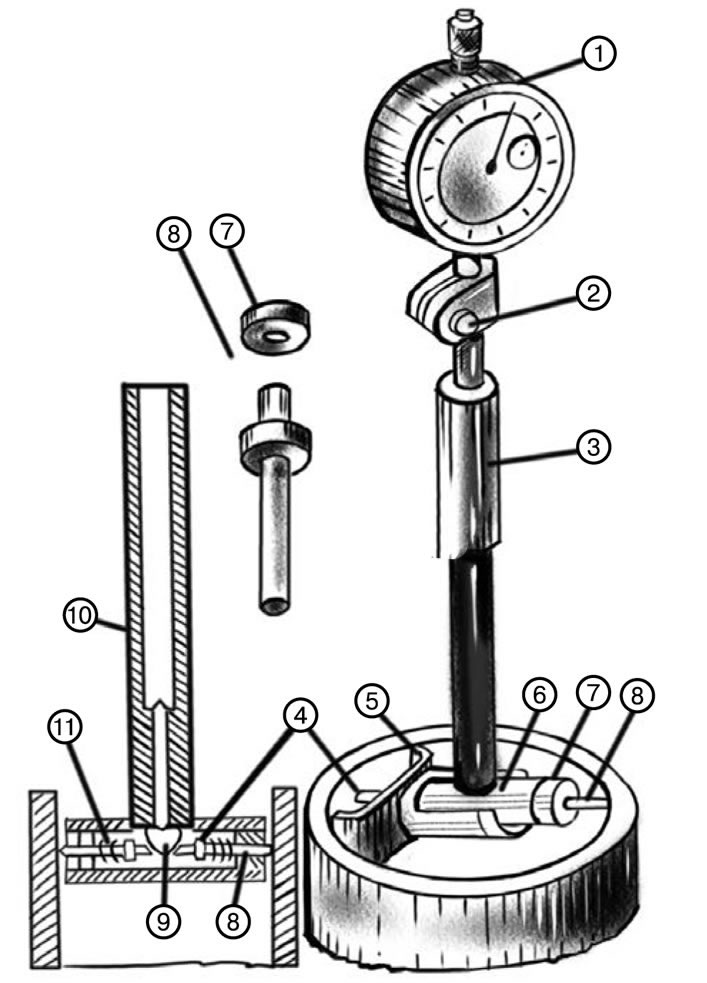

1. Wskaźnik typu godzinowego. 2. Śruba. 3. Uchwyt. 4. Silnik. 5. Mostek centrujący. 6. Trójnik. 7. Nakrętka. 8. Pręt pomiarowy. 9. Grzyb. 10. Pręt. 11. Sprężyna spiralna.
Przyrząd posiada tuleję prowadzącą (5), w której górnej części osadzony jest wskaźnik zegarowy (1), zabezpieczony śrubą (2). Wewnątrz tulei znajduje się długi pręt stykający się z krótkim prętem (10), który opiera się o grzybek (9) trójnika (6) głowicy średnicówki. Trójnik zawiera suwak (4) i wymienny pręt pomiarowy (8), przymocowany do trójnika nakrętką (7). Po stronie trzpienia przesuwnego trójnika zamontowany jest mostek centrujący 5, służący do dopasowania głowicy wskaźnika do średnicy otworu. Podczas pomiaru otworów silnik (4) ze sprężyną spiralną (11) naciska na grzybek (9) i poprzez pręt (10) przekazuje ruch na pręt długi do wskaźnika.
Odchylenie wielkości jest określane poprzez ruch strzałki wskaźnika. Przed dokonaniem pomiaru, otwór w otworze należy ustawić na nominalny rozmiar pierścienia lub bloku płytek.
Wskaźniki średnicowe produkowane są z zakresami pomiarowymi: 6-10; 10-18; 18-35; 35-50; 50-100; 100- 160; 160-250; 250-450 mm. Do pomiarów średnicówka jest dostarczana z wymiennymi podkładkami i prętami, każdy o różnicy 1 lub 5 mm (w zależności od limitu pomiaru). Podkładki montuje się w otworze trójnika.
