Demontarea si montarea deflectoarelor pentru sistemele de incalzire, ventilatie si aer conditionat (BMW 7 Series E38)

Deflectoare laterale

1. Înainte de îndepărtare stânga deflector, urmați acești pași:

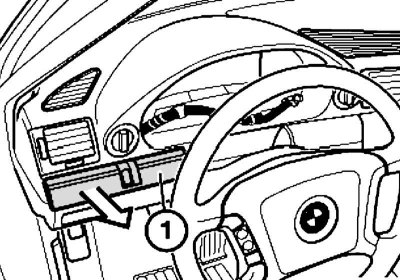

• 2. Scoateți banda de lemn și deconectați conectorul comutatoarelor de iluminare a tabloului de bord și de reglare a farurilor;

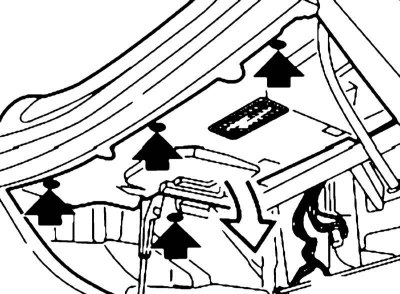

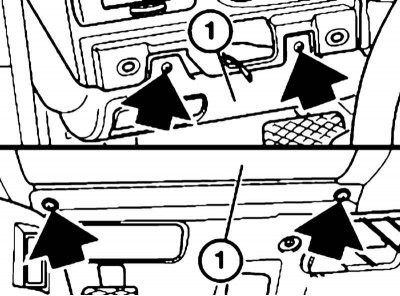

• Întoarceți-le pe cele de sus pe dos (fără șaibă distanțier) și mai jos (cu şaibă distanţier) șuruburile de fixare și scoateți torpedoul din stânga. Deconectați cablul de deblocare a frânei de mână.

2. Înainte de îndepărtare corect deflector, urmați acești pași:

• Deschideți și înclinați compartimentul de depozitare în jos. Scoateți șuruburile și îndoiți partea superioară a garniturii torpedoului;

• Deconectați conectorii de la comutator și de la lumina torpedoului și scoateți garnitura.

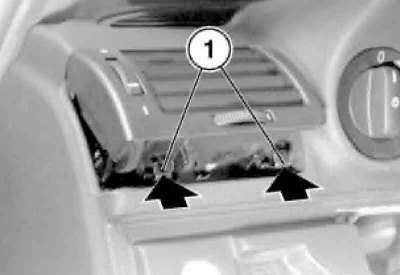

3. Închideți deflectorul. Deplasați izolația fonică (1) ușor în jos pentru a oferi acces la ambele elemente de fixare a deflectorului.



4. Apăsați pe primul, apoi pe cel de-al doilea dispozitiv de fixare a deflectorului. Pentru a preveni blocarea dispozitivului de reținere eliberat, așezați o placă subțire și largă (scula nr. 00 9 300) între marginea inferioară a deflectorului și soclul acestuia.

5. Separați furtunul de alimentare cu aer de deflector.

Deflectoare superioare și centrale

Când scoateți deflectoarele modelelor cu sistem integrat de încălzire și aer condiționat, mergeți la paragraful 6. În paragrafele cu 1 la 5 descrie operațiunile pregătitoare pentru demontarea deflectoarelor modelelor cu sistem de aer condiționat reglabil.

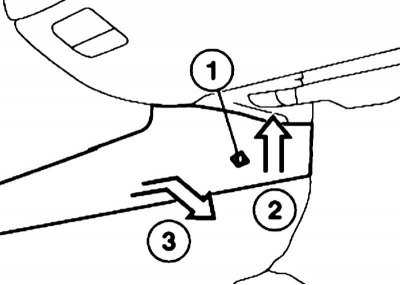

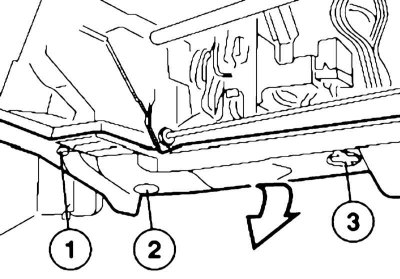

1. Slăbiți șurubul (1), ridicați ușor panoul ornamental (2) al spațiului pentru picioarele pasagerului din față și scoateți-l deplasându-l spre dvs. (3).





2. Deșurubați șuruburile (1) și îndepărtați niturile (2 și 3) care fixează panoul inferior al torpedoului din dreapta. Trageți garnitura înainte, scoateți și deconectați conectorul soneriei.

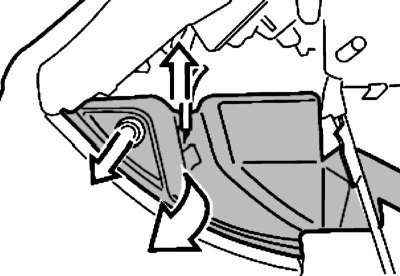

3. Deschideți și înclinați în jos torpedoul. Scoateți șuruburile și îndoiți înapoi partea de sus a garniturii torpedoului (vezi ilustrare). Deconectați conectorii de la comutator și de la lumina torpedoului și scoateți garnitura.



4. Îndepărtați niturile, trageți conectorul în sus pentru a-l elibera și îndepărtați panourile laterale. Scoateți conducta de aer de pe suporturile pentru picioare.

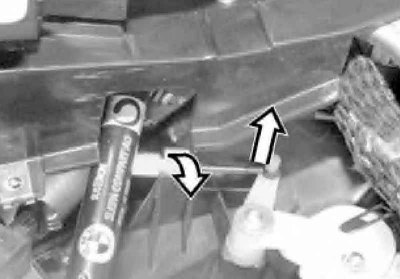

5. Deconectați cablul de antrenare al clapetei de control al temperaturii aerului.

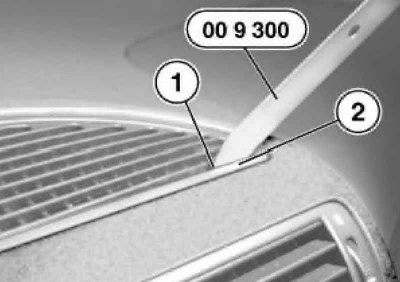

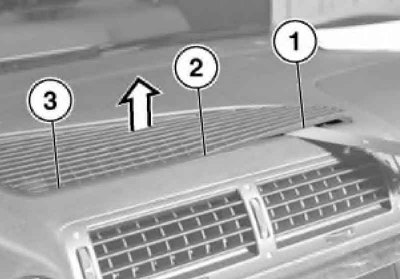

6. Introduceți unealta nr. 00 9 300 între deflectorul superior (1) și cadru (2).

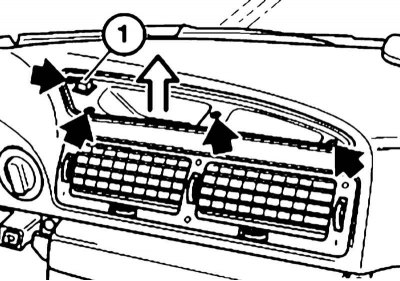

7. Eliberați succesiv elementele de fixare superioare a grilajului în punctele (1-3), agățați și scoateți grila.

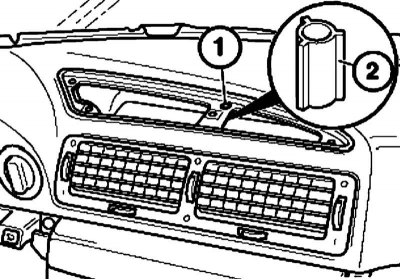

8. Scoateți șuruburile. Agățați și scoateți cadrul duzei de ventilație, deconectați conectorul K/L (1).

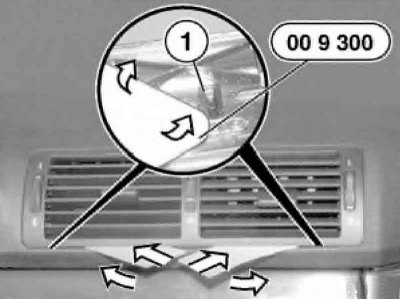

9. Deșurubați șurubul (1) și scoateți distanțierul (2).

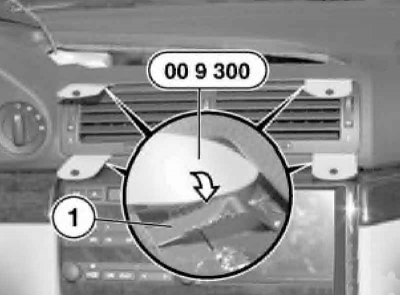

10. Închideți deflectorul, apăsați-l ușor în sus și introduceți ambele unelte nr. 00 9 300 de jos în spațiul dintre deflector și tabloul de bord, astfel încât să apăsați clemele (1).



11. Apăsați elementele de fixare superioare în același mod.

12. Puneți ambele mâini în deschiderea deflectorului superior și împingeți afară deflectoarele centrale din interior.

13. Instalarea se efectuează în ordine inversă.

Aerisire din spate

În funcție de configurație, sub deflector poate fi instalat un panou de control al încălzitorului sau o bandă decorativă. În orice caz, îndepărtarea deflectorului se face în același mod.

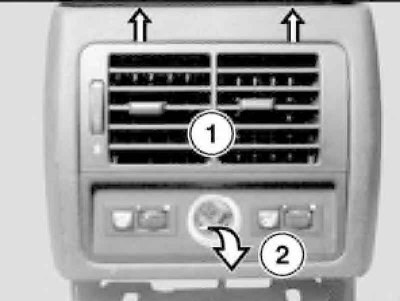

1. Împingeți ușor deflectorul (1) și panoul de comandă a încălzitorului (2). Apăsați zăvoarele și scoateți mai întâi panoul de control al încălzitorului din canelura de ghidare superioară, apoi trageți deflectorul în sus și scoateți panoul de control.



2. Deplasați deflectorul în jos cu aproximativ 35 mm și scoateți-l din locașurile din canelurile de ghidare.

3. Pentru instalare, introduceți deflectorul (1) în locașurile din mijlocul canelurilor de ghidare și împingeți-l până la capăt cu o mișcare în sus. După aceasta, instalați banda decorativă sau panoul de control al încălzitorului.
