Atenţie:
- Înainte de fiecare utilizare a dispozitivului 313340, este necesar să citiți instrucțiunile de utilizare de la început până la sfârșit.
- Respectați cu strictețe regulile de siguranță și instrucțiunile din manual.
- Nerespectarea reglementărilor și instrucțiunilor de siguranță creează un pericol pentru sănătate și risc de daune materiale.
Atenţie:
- Este necesar să verificați funcționalitatea dispozitivelor înainte de fiecare utilizare.
- Nu utilizați dispozitive deteriorate sau modificate.
- Este interzisă modificarea designului dispozitivelor.
- Aceste dispozitive sunt concepute exclusiv pentru comprimarea și ameliorarea forței arcurilor cilindrice și conice ale amortizoarelor.
- Dispozitivele de fixare trebuie să fie uscate și fără murdărie și grăsime până la șurubul de acționare.
- Utilizarea unei chei de impact este interzisă.
- Arcul nu trebuie comprimat până când spirele nu sunt complet adiacente una față de cealaltă.
1. Demontați lonjeronul amortizorului față.

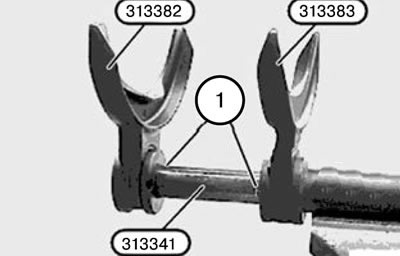

2. Prindeți dispozitivul de fixare 313341 într-o menghină.
3. Așezați uneltele 313382 și 313383 peste unelta 313341. Opritoarele (1) trebuie să se blocheze cu un clic perceptibil și audibil.
4. Verificați fiabilitatea fixării dispozitivelor 313382 și 313383 și corectați orice defecte.

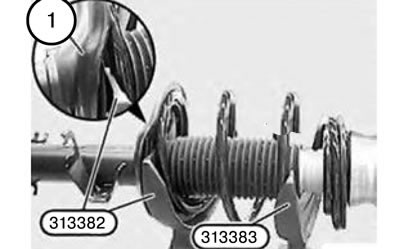

5. Curățați arcul de murdărie și introduceți-l în dispozitivele 313382 și 313383.
6. Rotiți lonjeronul amortizorului astfel încât scula 313382 să se potrivească în proeminența (1) de pe lonjeron.

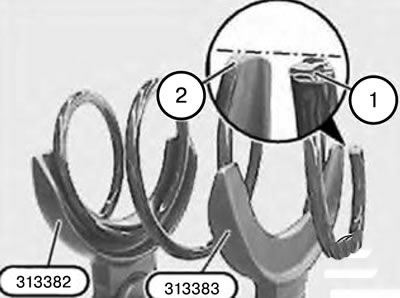

Atenție: Spirele arcului trebuie să fie complet așezate în locașurile sculelor 313362 și 313383.
7. Comprimați arcul doar până când forța este îndepărtată de pe tijă în cilindrul amortizorului.
8. Scoateți capacul.

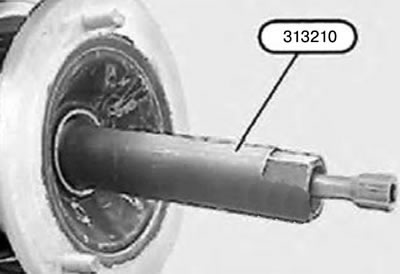

9. Deșurubați piulița folosind unealta 313210 (împiedicând tija cilindrului să se rotească).

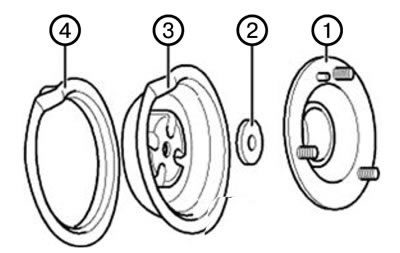

10. Scoateți suportul superior (1), garnitura de etanșare și șaiba (2).
11. Scoateți placa (3) cu garnitura izolatoare (4).
12. Scoateți amortizorul cu opritorul, capacul de protecție și placa izolatoare a arcului de pe arcul comprimat, în lateral.

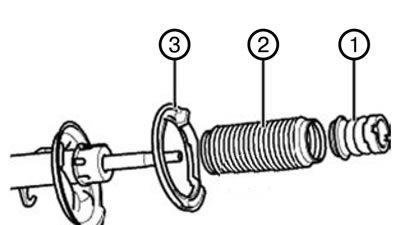

13. Dacă este necesar, scoateți amortizorul (1), capacul de protecție (2) și garnitura izolatoare (3).
14. Îndepărtați forța de compresie a arcului.

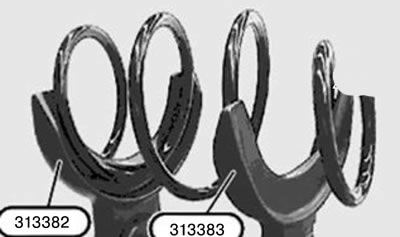

15. Scoateți arcul de la uneltele 313382 și 313383.
