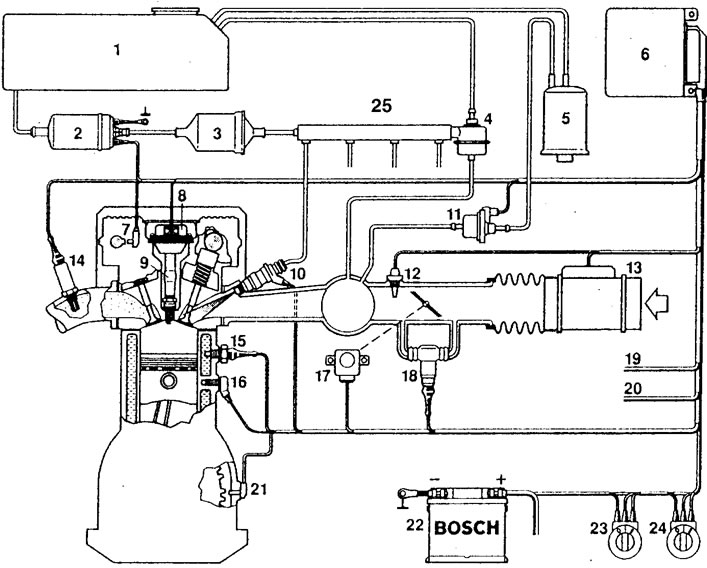

Рис. 3.18. Система «Motronic»: 1 - топливный бак; 2 - топливный насос; 3 - топливный фильтр; 4 - регулятор давления; 5 - адсорбер; 6 - ЭБУ КСУД; 7 - датчик распредвала; 8 - катушка зажигания; 9 - свеча зажигания; 10 - инжектор; 11 - клапан продувки; 12 - датчик температуры; 13 - ИРВ; 14 - кислородный датчик; 15 - датчик температуры ОЖ; 16 - датчик детонации; 17 - привод дроссельной заслонки; 18 - клапан холостого хода; 19, 20 - входные сигналы систем; 21 - датчик частоты вращения; 22 - АБ; 23 - замок зажигания; 24 - включение кондиционера; 25 - распределительная магистраль
Подсистема управления впрыском топлива основана на использовании термоанемометрического измерителя расхода воздуха (ИРВ).
