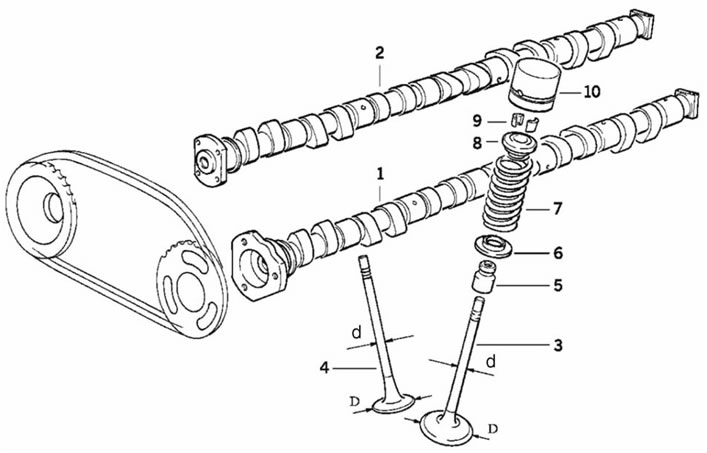

Рис. 4.13. Газораспределительный механизм: 1 - вал впускных клапанов; 2 - вал выпускных клапанов; 3 - впускной клапан; 4 - выпускной клапан; 5 - колпачок; 6, 8 - тарелка; 7 - пружина; 9 - сухари; 10 - гидравлические толкатели
Осевое перемещение распределительного вала — 0,150-0,330 мм.
Радиальный зазор шеек распределительных валов — 0,020-0,054 мм, предельное значение в эксплуатации — 0,10 мм.
Ширина упорного подшипника №1 впускного распределительного вала — 20 Н8.
Ширина упорного подшипника №1 выпускного распределительного вала — 20 Н9.
Распределительные валы дв. мод. «М52» номинального размера маркируются голубой краской, ремонтного размера — желтой. Метку наносит между первым и вторым кулачками.
Предельно допустимый в эксплуатации диаметр шеек (до ремонта) распределительного вала — 34,86 (-0,02) мм.
Фазы газораспределения
Фазы газораспределения составляют (дв. мод. «М52») для впуска 240°, для выпуска — 228° и определяются при расчетном нулевом зазоре между кулачками распределительного вала и гидротолкателями или рычагами, при высоте подъема клапана в 0,5 мм. Фазы открытия клапанов изменяются при помощи системы VANOS.
