Készítse elő a "12.1.301" és "12.7.050" eszközöket. Olvassa be az információkat az ECU KSUD (DME) hibamemóriájából. Távolítsa el a gyújtótekercs hangelnyelő burkolatát. Nyissa ki a vezérlő elektronikai rekeszt.

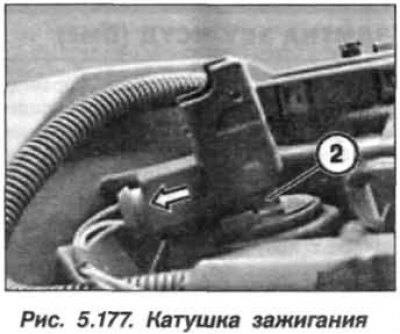

Nyissa ki a rögzítőt, és válassza le a lengéscsillapítót (1, 5.177. ábra) tekercsek a nyíl által jelzett irányba. Húzza kissé felfelé a gyújtótekercset (2), és hajtson végre hasonló műveleteket az összes rúd gyújtótekercsén.

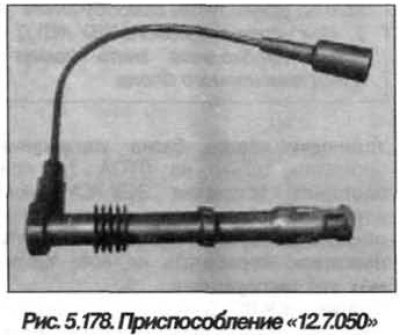

Telepítse a "12.7.050" eszközt (1, 5.178. ábra) a gyújtógyertya és a gyújtótekercs között.
A további műveleteket a DIS-rendszer kézikönyvének megfelelően kell végrehajtani.

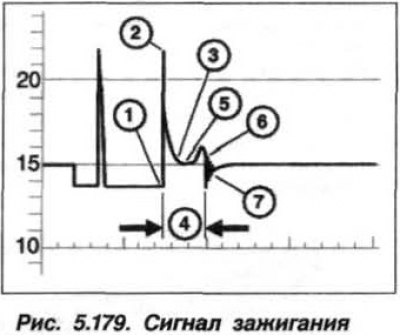

Jegyzet. A gyújtásjel többszikra, alakját az 5.179. ábra mutatja.
A többszörös szikragyújtás jele a következő jellemzőkkel rendelkezik:
- (1), a kitörés kezdete;
- (2), a gyújtási feszültség amplitúdójának magassága;
- (3), a szikraképző feszültség nagysága;
- (4), a szikrakisülés időtartama;
- (5), feszültséggörbe a gyújtógyertya elektródákon;
- (6), a rezgések csillapítási folyamatának kezdete;
- (7), az oszcilláció csillapításának folyamata.
Jegyzet. A feszültségimpulzus nagysága az oszcillogrammon körülbelül 20-25%-kal alacsonyabb a tényleges értékénél.
Nem a feszültségimpulzus magassága a fontos, hanem az összes henger működésének egyenletessége.
