Pozor! Pri demontáži zabráňte deformácii dosiek chladiča výparníka. V prípade potreby ich očistite a vyrovnajte pomocou škárových mierok.

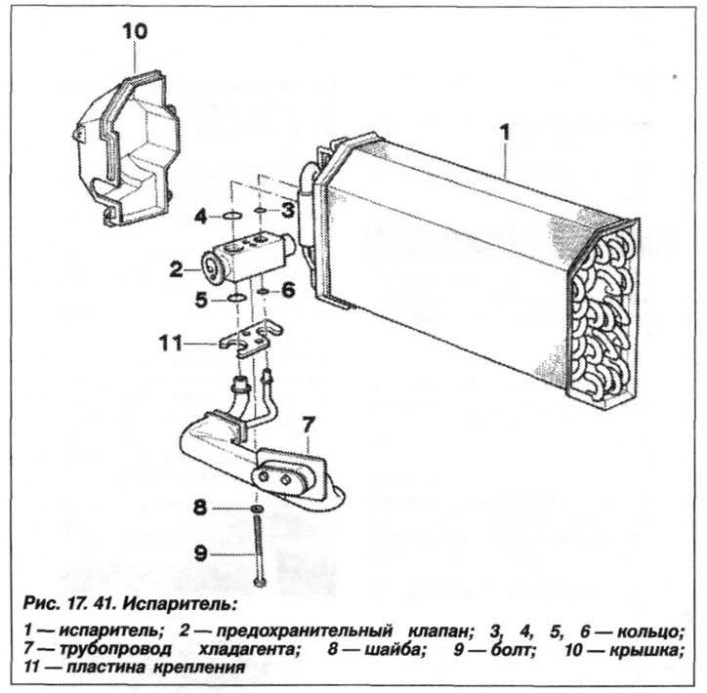

Konštrukcia výparníka je znázornená na obrázku 17.41.

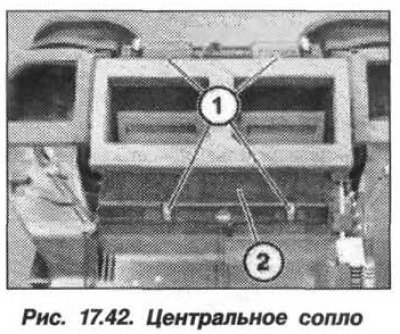

Demontáž výparníka klimatizačného systému sa musí vykonať v nasledujúcom poradí. Riadiaca jednotka klimatizácie bola odstránená. Uvoľnite svorky (1, kresba 17.42) a vyberte strednú trysku (2) na ohrev skla.

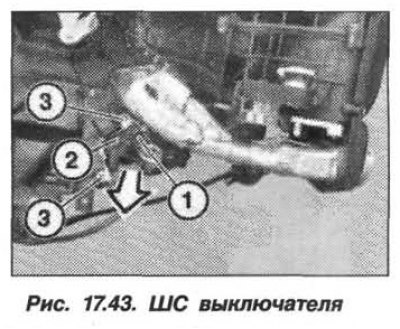

Odpojte SS (1, kresba 17,43) prepínač. Uvoľnite koncový spínač ventilátora (2) zo svoriek a vyberte ho v smere šípky z vodidla (3).

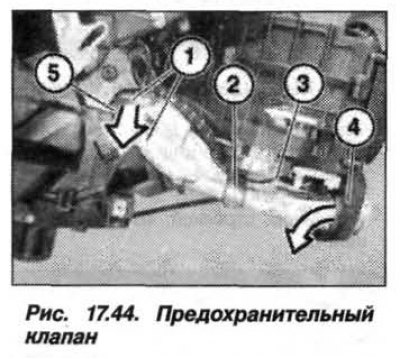

Odstráňte skrutky (1, kresba 17,44), odskrutkujte držiak (2). Vytiahnite poistný ventil (3) v smere šípky z príruby (5) a vyberte ho z puzdra (4).

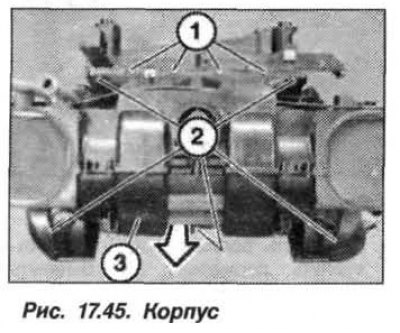

Uvoľnite svorky (1, kresba 17:45), odskrutkujte skrutky (2) a vyberte zostavu krytu ventilátora (3) v smere šípky. Odstráňte skrutky a odstráňte spodok krytu ventilátora.

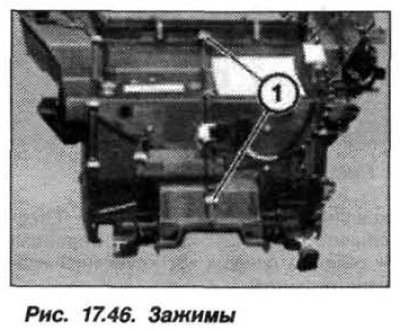

Uvoľnite svorky (1, kresba 17,46) na kryte ventilátora.

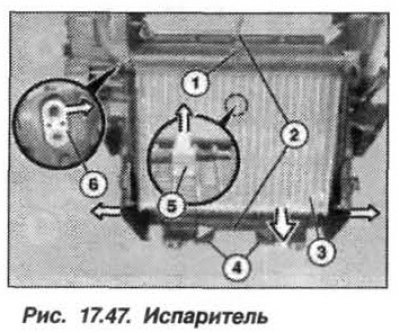

Odstráňte skrutku (1, kresba 17,47) a uvoľnite svorky (2) krytu ventilátora. Vytiahnite obe polovice (4) krytu ventilátora v rôznych smeroch a vytlačte prírubu (6) v smere šípky von z otvoru v kryte. Uvoľnite držiak snímača teploty (5) zo svoriek a vyberte ho v smere šípky z výparníka (3). Odstráňte výparník v smere šípky z krytu ventilátora.
Montáž výparníka klimatizačného systému je potrebné vykonať v opačnom poradí, pričom je potrebné dbať na dostatočnú dĺžku vodičov snímača teploty vo vnútri puzdra a správnu polohu oboch polovíc (4) puzdra a príruby pre inštaláciu poistného ventilu. Vymeňte tesniace krúžky poistného ventilu.
