Зняття та встановлення склопідйомного механізму (BMW 3 Series E36)

Наводиться опис робіт з електричним склопідйомником. Робочі операції при механічному склопідйомнику відповідно відрізняються.

Зняття

Зняти внутрішнє облицьовування дверей.

Обережно зняти ущільнення із вирізу у двері.

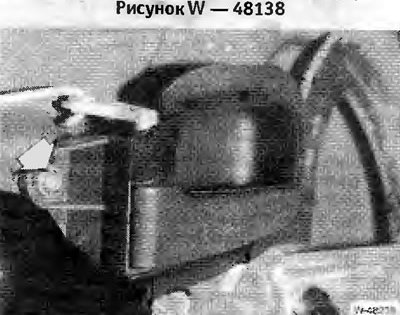

Відвернути і від'єднати внутрішню ручку дверей.

Опустити скло приблизно на 30 см.

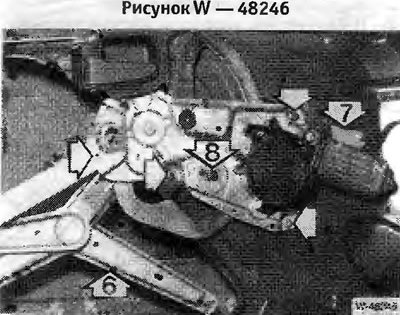

Увага: Для забезпечення безпеки від'єднайте роз'єм двигуна склопідйомника (малюнок W48246. "7"). Небезпека травмування!

Помічнику притримувати скло.

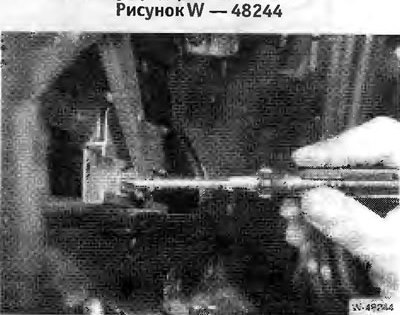

Зняти викруткою скоби, що фіксують.

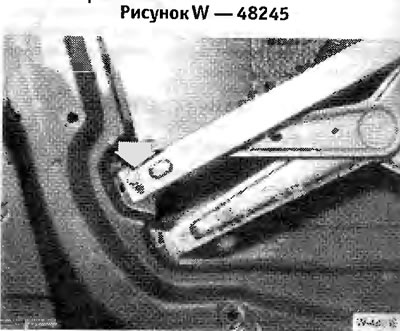

Віджати скло їх сферичних чашок важелів склопідйомника "6" і рукою зрушити напрямну вгору. Закріпити скло відповідним гачком, щоб воно не впало.



Обережно висвердлити свердлом 6 мм 4 заклепки "стрілки".



Відвернути болт на напрямній шині.

Увага: Позначити фломастером положення болта, окресливши головку.

Зняти механізм склопідйомника у зборі.

Якщо потрібно, відвернути двигун від механізму склопідйомника (3 болта).

Встановлення

Вставити, вирівняти та привернути механізм склопідйомника. Висвердлені заклепки під час встановлення замінити болтами М6 х 10 мм. З заднього боку навернути і затягнути гайки з шайбами прокладки діаметром 6,4 мм. Момент затягування: 9 нм.

Опустити скло, ввести його в напрямну та закріпити 2 фіксаторами.

Привернути направляючу шину відповідно до зробленого маркування.

Підключити роз'єм мотора склопідйомного механізму та обережно підняти та опустити скло.

Перевірити, чи правильно скло відрегульоване, верхній край скла повинен бути паралельний рамі вікна і скло повинне рівно занурюватися в ущільнення вікна. Зовнішнє ущільнення повинне рівно прилягати до скла, інакше в русі буде чути шум вітру.

Акуратно наклеїти ущільнення дверей на виріз, встановити внутрішнє облицювання дверей.
