Седла клапанов — обработка

            0

Обработка седел клапанов со следами износа или нагара может производиться на всех двигателях, если будут выдержаны корректирующий угол и ширина поверхности соприкосновения. Иначе должна быть заменена головка блока цилиндров. Для обработки клапанных седел необходим специальный инструмент.

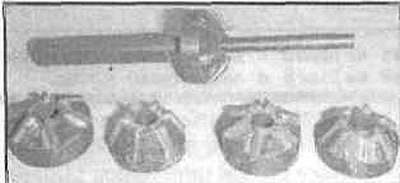

Шарошки для обработки седел клапанов

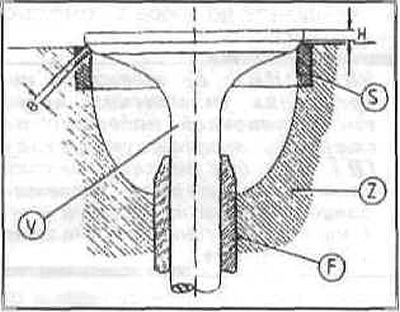

В — ширина соприкосновения клапана;
F — направляющая втулка клапана;
Н — высота цилиндрической части;
S — кольцо седла клапана.


Клапаны шлифуются на шлифовальном станке под углом 45°. Клапаны со слишком малой высотой (Н) должны быть заменены. Минимальная толщина края для бензиновых двигателей: клапан выпускной — Н=1,98 мм, клапан впускной — Н=1,19 мм.

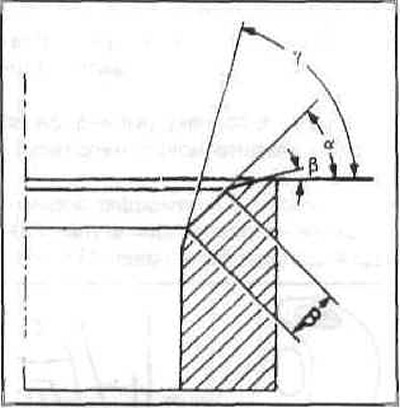

Внимание: При обработке седла клапана обработайте поверхность под углом 45°, затем ширину поверхности контакта обработайте фрезерованием с сохранением угла коррекции. После обработки клапаны притрите.

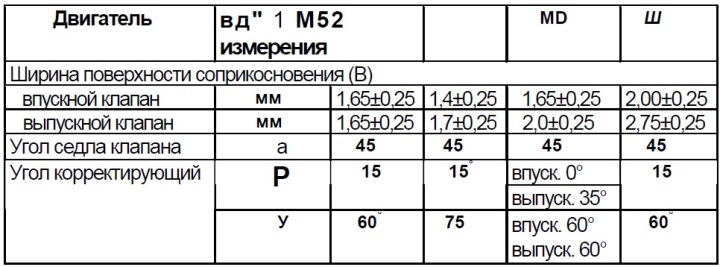

Размеры после обработки седл клапанов
