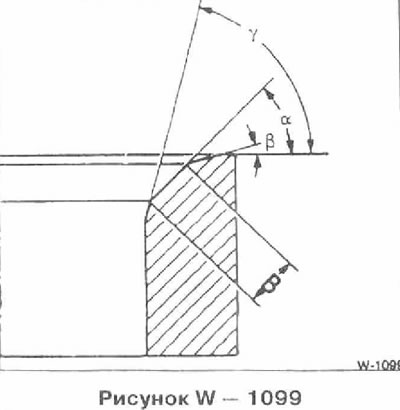

В - ширина седла клапана
F - направляющая втулка клапана
Н - высота края клапана
S - гильза седла клапана
V - клапан
Z - головка цилиндров
Клапаны со сниженной высотой Н края клапана подлежат замене. Минимальная толщина края на модели 520i выпуска до апреля 1990 г. (М20), 535i/535i:
- Выпускной клапан: Н = 2,0 мм;
- Впускной клапан: Н=1,3мм.

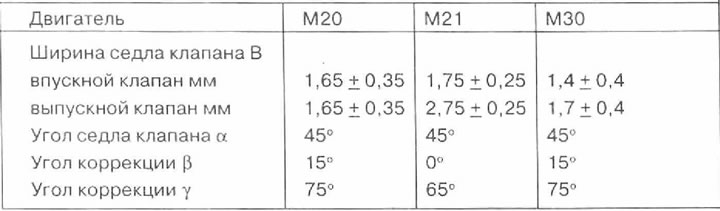

При обработке седла клапана обеспечивать заданную ширину седла клапана обработкой угла коррекции (См. таблицу 1 на следующей странице).
