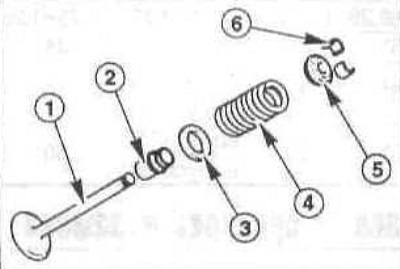

Последовательность установки элементов клапана
1 — клапан;
2 — сальник стержня клапана;
3 — нижняя тарелка пружины;
4 — клапанная пружина;
5 — верхняя тарелка пружины;
6 — сухари клапана.
Перед началом сборки убедитесь, что голова тщательно вычищена.
Установите новые маслоотражательные кольца на каждую направляющую втулку клапанов. Не перекосите маспоотражательное кольцо при установке, иначе оно будет протекать.

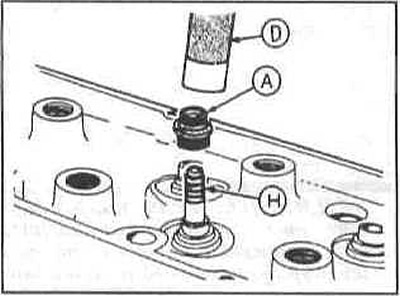

Слегка смажьте маслоотражательные кольца (А) стержня клапана и наденьте до упора с помощью стержня (D) .
Внимание: Во избежание повреждения уплотнения, перед его установкой наденьте на стержень монтажную втулку (Н). При отсутствии втулки канавки на стержне заклейте липкой лентой до сухарей клапана. После установки удалите липкую ленту. Смажьте и установите первый от края головки клапан. На стержень клапана нанесите консистентную смазку или чистое моторное масло. Установите на место пружины и тарелки клапанов и приложите давление.

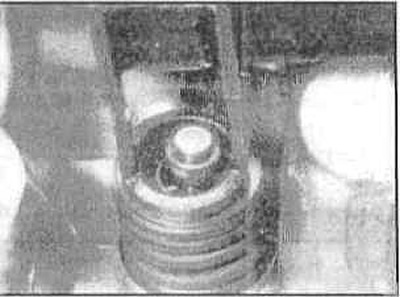

Установите сухари в верхнюю канавку, затем медленно освободите пружину и убедитесь, что держатели сели на место. Если необходимо, нанесите на каждый держатель немного консистентной смазки, чтобы удержать их на месте.
Повторите эту операцию для оставшихся клапанов. Все детали должны устанавливаться на свои прежние места.
Проверьте высоту пружины клапана в собранном состоянии с помощью линейки или штангенциркуля. Высота измеряется от вершины гнезда пружины (или шайбы) до нижней поверхности тарелки.
Осадите пружины с помощью резинового молотка.
Нанесите консистентную молибденовую смазку на поверхность коромысел и шарниры и затем установите коромысла и шарниры на головку блока цилиндров на их прежние места.
Установите снятые элементы в последовательности, обратной снятию.
