Замена колеса (BMW X3 E83)

Внимание. Меры безопасности в случае повреждения шины и замены колеса:

• Припаркуйте автомобиль на твердой поверхности как можно дальше от транспортного потока. Включите аварийную световую сигнализацию. Установите колеса в положение прямолинейного движения и заблокируйте руль. Затяните стояночный тормоз и включите первую передачу или передачу заднего хода (на АКП положение Р).
• Попросите всех пассажиров выйти и отведите их за пределы опасной зоны (например, за ограждение магистрали). Если необходимо, установите на соответствующем расстоянии знак аварийной остановки или проблесковый фонарь. Соблюдайте правила страны пребывания. Замену колеса производите только на ровной, твердой и нескользкой поверхности. На мягком или скользком основании (снег, лед,керамическая плитка и т.д.) автомобиль или домкрат может увести в сторону. Устанавливайте домкрат на твердом основании.
• Ничего не подкладывайте под домкрат, так как недостаточная высота ограничивает его грузоподъемность. Когда автомобиль поднят, не ложитесь под него и не запускайте двигатель. Это опасно для жизни!

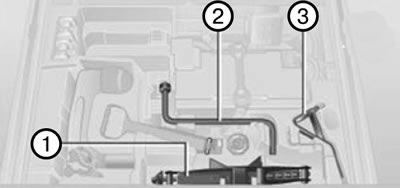

Необходимый инструмент

Откройте багажную дверь и поднимите или снимите совсем крышку пола багажника.




Чтобы инструмент не стучал при езде, правильно укладывайте и фиксируйте его на прежнем месте после каждого использования.

Компактное колесо

Компактное запасное колесо находится под багажником на днище автомобиля.

Извлечение компактного колеса

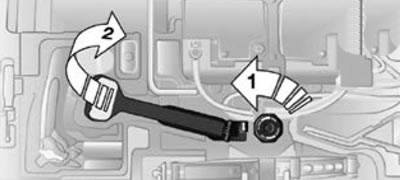

• 1. Выверните винт, см. стрелку 1.
• 2. Поднимите рукоятку вверх, см. стрелку 2.

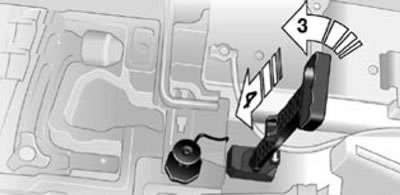

• 3. Поверните рукоятку против часовой стрелки до упора, см. стрелку 3. При повороте рукоятки колесо освобождается из крепления. Колесо весит около 8 кг. Удерживайте его с помощью рукоятки.
• 4. Медленно опустите рукоятку с колесом вниз до упора, см. стрелку 4.

• 5. Выдвиньте компактное колесо назад, но так, чтобы оно не вывалилось из своей ниши.
• 6. При необходимости поверните колесо в нише так, чтобы крепление страховочного ремня на ободе находилось сзади (то есть ближе к вам).
• 7. Поверните карабин на 180°, см. стрелку 1, и отцепите от него петлю ремня, см. стрелку 2.
• 8. Выньте колесо на себя.
• 9. Закрепите страховочный ремень (в обратном порядке) на правой боковой стенке ниши и верните нишу на место.

Внимание. Штатное колесо не помещается в нишу, предусмотренную для компактного запасного колеса, потому что оно больше по размеру.

Укладка компактного колеса на место

Компактное колесо укладывается на место в обратном порядке.

Внимание. При закреплении страховочного ремня на колесе не забудьте продернуть его сквозь два отверстия в ободе, оставив между ними одно свободное отверстие, иначе при ДТП компактное колесо может выпасть.

Подготовка к замене колеса

1. Соблюдайте правила техники безопасности.

2. Примите меры против скатывания автомобиля: подложите под переднее колесо, расположенное на противоположной стороне автомобиля, противооткатный упор (на ровной поверхности - позади колеса, при уклоне вниз - перед ним). При сильном уклоне дороги примите дополнительные меры против скатывания автомобиля.

3. Ослабьте колесные болты на пол оборота.

Приподнимание автомобиля

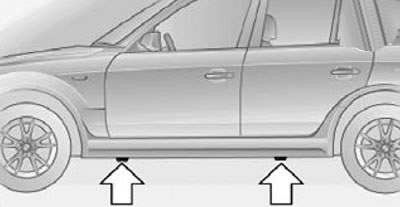

1. Подведите домкрат под ближайшую к колесу опору. Основание домкрата должно располагаться прямо под опорой и упираться в землю всей своей поверхностью.

Внимание. Используйте домкрат только для замены колес. Во избежание материального ущерба и травм никогда не пытайтесь поднимать с его помощью автомобили других марок и какие бы то ни было грузы.

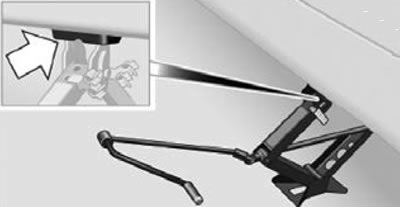

2. Вращая кривошипную рукоятку, заведите консоль домкрата в прямоугольное гнездо опоры.

3. Вращая рукоятку, поднимите автомобиль настолько, чтобы колесо оторвалось от земли.

Установка колеса

1. Выверните колесные болты и снимите колесо.

2. Очистите от грязи ступицу колеса и колесные болты.

3. Установите колесо (обычное запасное или компактное) и вверните, по крайней мере, два противолежащих болта. При установке легкосплавных дисков не фирмы BMW воспользуйтесь входящими в их комплектацию колесными болтами.

4. Вверните остальные болты и как следует подтяните все болты в перекрестном порядке.

5. Опустите автомобиль и уберите домкрат.

После установки

1. Затяните все колесные болты в перекрестном порядке.

Внимание. В целях безопасности при первой же возможности обратитесь на СТОА для проверки затяжки колесных болтов тарированным динамометрическим ключом. Момент затяжки составляет 140 Нм.

2. Поврежденное колесо положите в багажник.

3. При первой же возможности проверьте давление воздуха в шине и доведите его до нормы.

Примечание. Чтобы защитить ниппель от грязи, наверните на него колпачок. Загрязненный ниппель часто становится причиной постепенной утечки воздуха.

4. Инициализируйте индикатор повреждения шин.

Примечание. Если установлено компактное запасное колесо, то инициализировать индикатор повреждения шин не нужно.

5. В кратчайшие сроки замените поврежденную шину и отбалансируйте колесо.

Движение на компактном запасном колесе

Двигайтесь без резких маневров и не превышайте скорость 80 км/ч. Ходовые качества автомобиля могут претерпеть изменения: он хуже "держит дорогу" при торможении, увеличивается тормозной путь, изменяется собственная поворачиваемость в критических условиях. Еще отчетливее эти изменения проявляются в сочетании с зимними шинами.

Внимание. На автомобиле разрешается устанавливать только одно компактное колесо. Не пользуйтесь компактным колесом долго. Постарайтесь как можно скорее перейти на нормальное колесо.

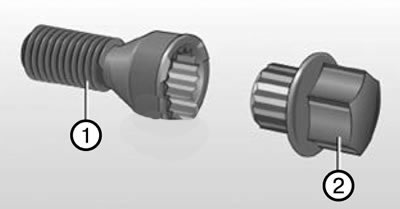

Секретный колесный болт

Находится в гнезде под полом багажного отсека.

Снятие

• 1. Вставьте в колесный болт переходник 2.
• 2. Выверните колесный болт 1.

Завернув болт, выньте из него переходник. На торце переходника выбит его номер. Перепишите для себя номер переходника на случай его утраты.
