Примечание. Двигатель снят.
1. Снять головку блока цилиндров.
2. Снять масляный картер.
3. Снять балансирные грузики/масляный насос.
Примечание. При установке, необходимо затягивать болты в соответствии с нумерацией.
Примечание. Перед снятием поршней удалить масляный нагар со стенок цилиндров.

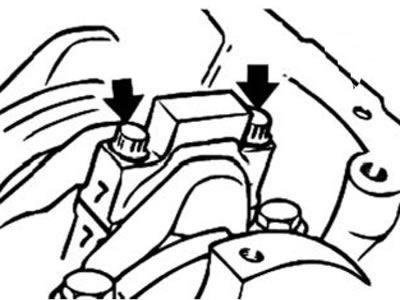

4. Снять крышку шатунного подшипника.
5. Переместить шатун с поршнем в сторону головки блока цилиндров и вынуть детали.

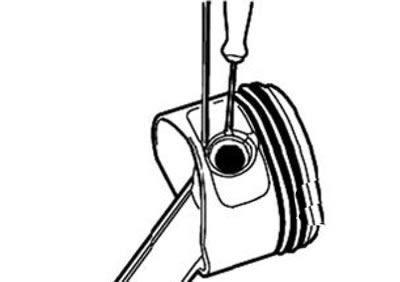

6. Вынуть стопорное кольцо и выпрессовать поршневой палец.

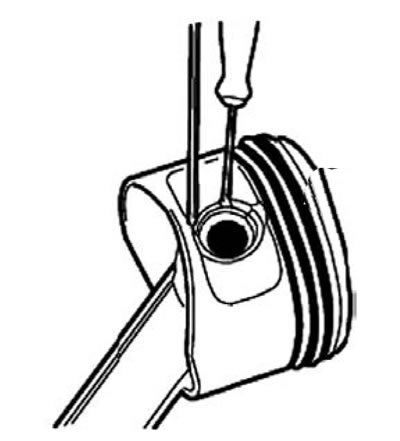

Внимание. Поршни и поршневые пальцы составляют пару и не являются взаимозаменяемыми.
Примечание. Перед установкой измерить номинальный зазор между поршнем и расточкой в блоке цилиндров.

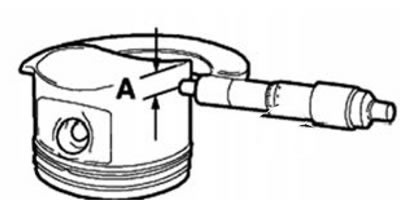

7. Измерить диаметр поршня микрометром на расстоянии А от нижней кромки юбки в плоскости под углом 90° к оси поршневого пальца.

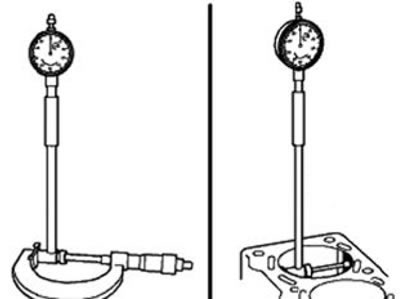

8. Установить микрометр на зеркало цилиндра.
9. Установить нутромер микрометра на ноль.
10. Измерить диаметр цилиндра внизу, в середине и вверху в направлении движения и в поперечном направлении.
Примечание:
- При необходимости заменить шатун.
- Шатуны поставляются Службой поставки запчастей только в комплекте.
Примечание. Поршневой палец должен проталкиваться через втулку нажатием пальца руки и не иметь видимого зазора с ней.
11. Заменить вкладыши шатунных подшипников.

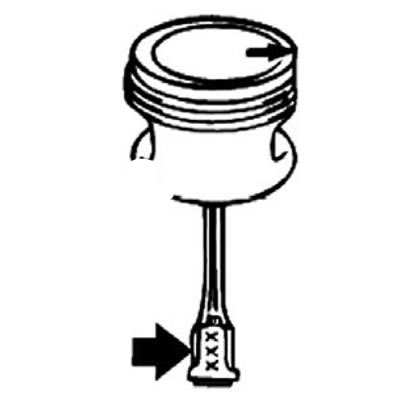

Примечание. Шатун с поршневым пальцем должен быть установлен в поршне таким образом, чтобы в положении, когда виден номер подбора в пару, стрелка на поршне показывала вправо.
Внимание. Поршни и поршневые пальцы составляют пару и не являются взаимозаменяемыми.
12.Установить стопорное кольцо таким образом, чтобы отверстие располагалось напротив выемки.
Внимание:
- Устанавливать поршни, шатуны и вкладыши подшипников следует на то же место и в том же положении.
- Шатуны и крышки подшипников маркированы одинаковыми номерами подбора в пару и не являются взаимозаменяемыми.

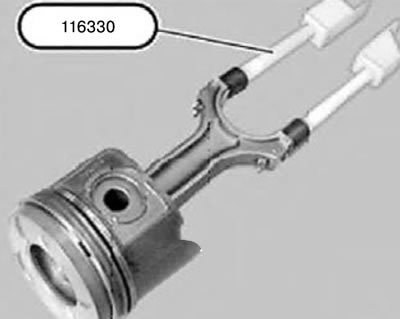

13. Вставить в шатун приспособление 116330.
14. Слегка смазать моторным маслом поршни и поршневые кольца.
15. Выставить замки поршневых колец (сместив их прим, на 120°, при этом стык не должен находиться над бобышками).

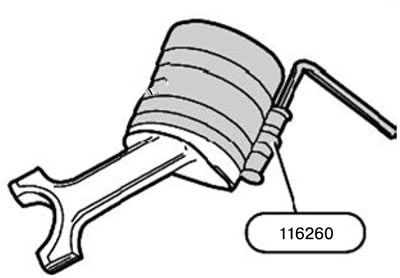

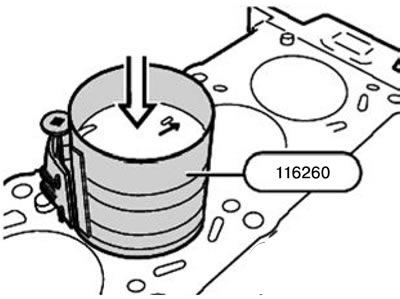

16. Сжать поршневые кольца с помощью приспособления 112260.
17. Вставить поршень так, чтобы стрелка на головке показывала в сторону привода распределительных валов.
18. Стяжная лента по всему периметру должна плотно прилегать к поверхности блока цилиндров.
Внимание:
- Опасность поломки поршневых колец.
- Устанавливать поршни следует только нажатием пальца руки, не вбивать.

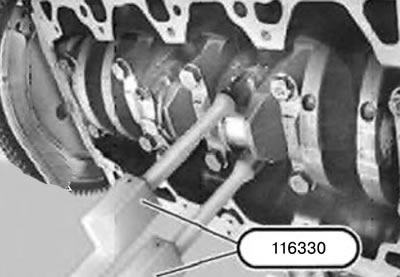

19. Совместить шатунную шейку и шатун.
20. Смазать моторным маслом вкладыши шатунных подшипников.

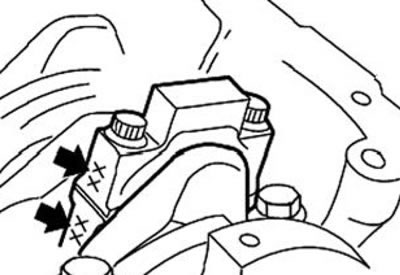

21. Установить крышки подшипников таким образом, чтобы совпал номер подбора в пару.
22. Вставить новые шатунные болты.

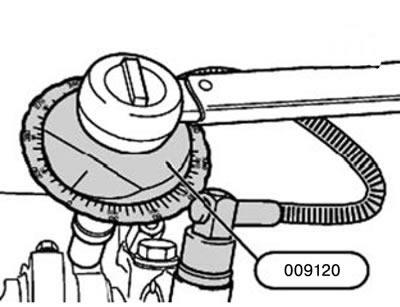

23. Затянуть шатунные болты с помощью приспособления 009120 или приспособления 112110.
Момент затяжки: 5 Н·м + 20 Н·м + 70°.
24. Очистить уплотняемую поверхность.
25. Собрать двигатель.
