Capul arborelui de transmisie — înlocuire (BMW 7 Series E32)

Demontarea

Scoateți arborele de antrenare.

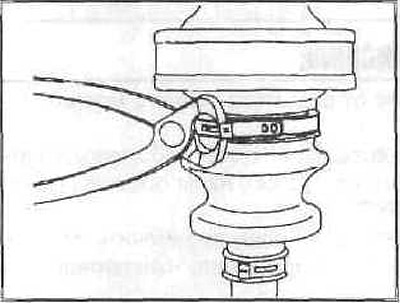

Folosiți tăietoare laterale pentru a tăia clema interioară a portbagajului balamalei.

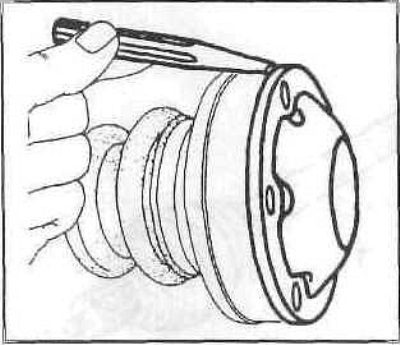

Folosiți un pumn pentru a scoate capacul de pe inelul balamalei.



Apăsați capacul de cauciuc departe de inelul balamalei și glisați-l pe arbore.

Îndepărtați grăsimea de pe articulația homocină cu o cârpă.

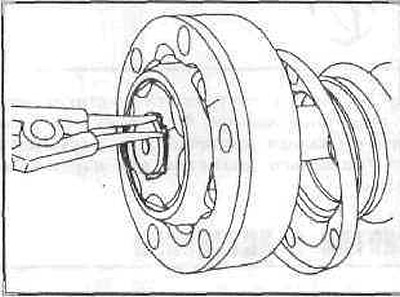

Comprimați inelul de reținere cu caneluri speciale și îndepărtați-l.

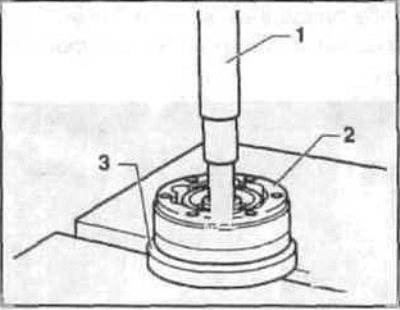

Apăsați arborele din articulația interioară CV (2) folosind un dorn adecvat (1). În acest caz, trebuie să plasați butucul bilei pe placa de sprijin (3).





Verificați dacă articulația (cv dezconectori) la prezența impurităților sau deteriorări și, dacă este necesar, înlocuiți-l.

Curățați îmbinarea murdară demontând-o. În acest caz, este necesar să se marcheze poziția butucului, a separatorului de rulmenți și a pieselor balamale una față de cealaltă de la suprafața de capăt.

Scoateți capacul interior (de la punctul de control) prin arborele de antrenare.

Dacă este necesar, tăiați clemele de cauciuc de pe articulația exterioară și trageți capacul peste spatele arborelui. Aveți grijă să nu lăsați murdăria să intre în îmbinare.

Instalare

Pentru înlocuirea capacului se folosește un kit complet de reparații. Pentru vehiculele cu kilometraj mare, se recomandă, de asemenea, înlocuirea celui de-al doilea portbagaj de cauciuc.



Curățați bine articulația homocină în starea sa asamblată.

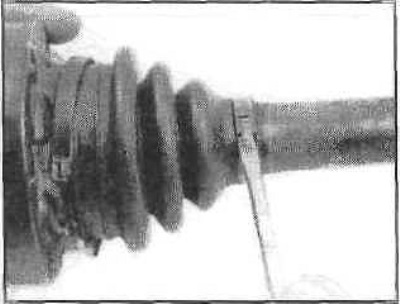

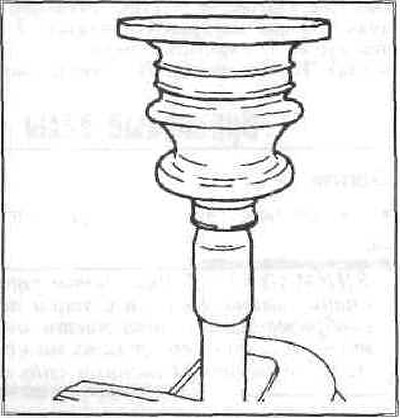

Pune-ți cizme noi de cauciuc. În același timp, acoperiți zonele cu muchii ascuțite de pe arbore cu o bucșă adecvată sau bandă adezivă pentru a evita deteriorarea capacelor.



Umpleți rostul cu unsoare proaspătă.

Notă: Unsoarea specială este inclusă în trusa de reparații cu capace.

Montați articulația interioară CV și arborele de antrenare.

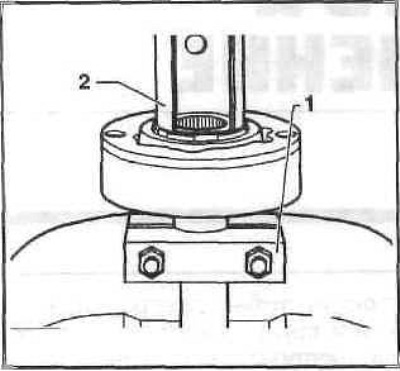

Prindeți arborele de antrenare într-o menghină folosind dispozitivul de prindere (1).



Apăsați articulația homocină până când se oprește folosind o țeavă adecvată (2). Scoateți dispozitivul de prindere.

Instalați noul inel de reținere folosind un clește adecvat, asigurându-vă că se potrivește corect în canelură.

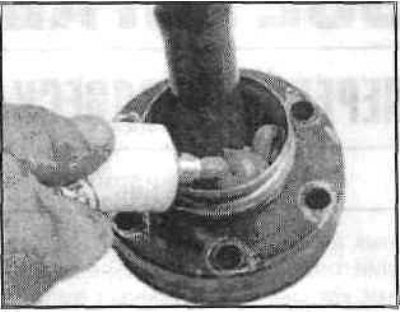

Umpleți îmbinările CV și cizmele de cauciuc ale îmbinărilor exterioare și interioare cu unsoare specială.



Cantitatea de unsoare:

• articulație CV interioară - 85 g;
• articulație CV exterioară - 100 g.

Aplicați un strat subțire de etanșant pe suprafețele de etanșare ale capacului. Apăsați capacul cu inelul de presiune.

Ungeți suprafețele de etanșare ale capacului cu un strat subțire din același material de etanșare. Apăsați capacul cu inelul de presiune.

Fixați bocancul de cauciuc de capacul portbagajului cu o clemă. Vă rugăm să rețineți că încuietoarea portbagajului mare se află între cele două orificii ale articulației homocinetice.

Puneți capacul de cauciuc al articulației CV exterioare și asigurați-l cu un diametru mare.

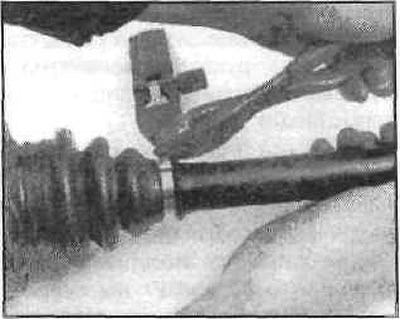

Așezați capacele peste proeminențele arborelui de antrenare și fixați-le cu cleme.



Instalați arborele de antrenare.
