Demontare și instalare capacelor lanțului de distribuție (BMW 7 Series E38)

Coperta din stânga

1. Scoateți capacul stânga chiulasei (vezi secțiunea Motoare pe benzină M60/1 și M60/2).

2. Scoateți cuplajul de antrenare a ventilatorului cu rotorul (vezi capitolul Sisteme de racire, incalzire, ventilatie si climatizare a motorului). Dacă este necesar, deconectați tuburile suplimentare de alimentare cu aer.

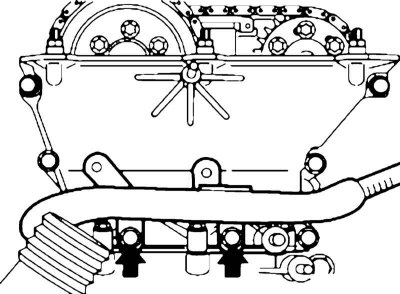

3. Deconectați supapa EVAP de la capacul din stânga superior al lanțului de distribuție.



4. Scoateți cablul pozitiv al bateriei de pe capacul curelei de distribuție și mutați-l în lateral.

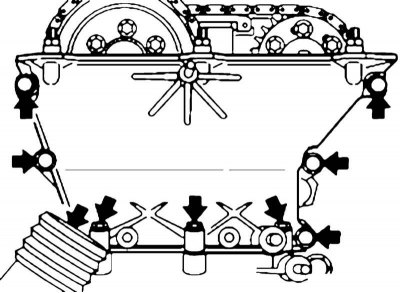

5. Deșurubați șuruburile de montare și scoateți capacul lanțului de distribuție.

6. Instalarea se face în ordine inversă. Acordați atenție poziției bucșelor de centrare, folosiți garnituri noi. Când fixați capacul lanțului de distribuție, strângeți mai întâi șuruburile orizontale cu mâna, apoi strângeți șuruburile verticale la forța necesară în doi pași și abia apoi strângeți-le complet.

Coperta din dreapta

1. Scoateți capacul din dreapta al chiulasei (vezi secțiunea Motoare pe benzină M60/1 și M60/2).

2. Scoateți pistonul întinzătorului lanțului și, dacă este necesar, tuburile suplimentare de alimentare cu aer.

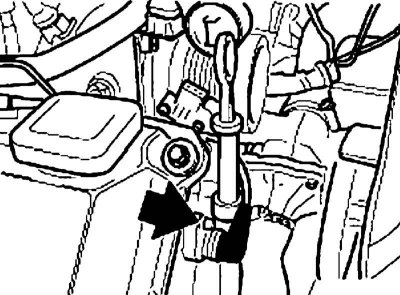

3. Scoateți senzorul CKP și scoateți șurubul de montare al ghidajului jojei de ulei superior (vezi ilustrare).

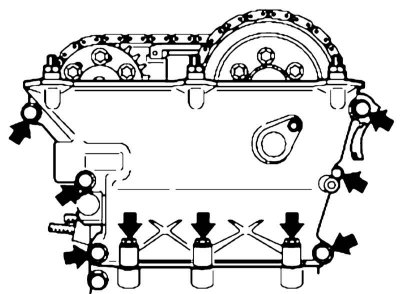

4. Deșurubați șuruburile de montare și scoateți capacul lanțului de distribuție.

5. Instalarea se efectuează în ordine inversă. Acordați atenție poziției bucșelor de centrare, utilizați nou garnituri si inele de etansare. Când fixați capacul lanțului de distribuție, strângeți mai întâi șuruburile orizontale cu mâna, apoi strângeți șuruburile verticale la forța necesară în doi pași și abia apoi strângeți-le complet.

Capacul de jos

1. Scoateți motorul (vezi secțiunea Demontare și instalare motorului).

2. Scoateți ambele chiulase (vezi secțiunea Demontare și instalare chiulasei, reglarea fazelor de sincronizare).

3. Scoateți pompa de apă împreună cu carcasa termostatului (vezi capitolul Sisteme de racire, incalzire, ventilatie si climatizare a motorului).

4. Scoateți secțiunea superioară a baii de ulei de motor (vezi secțiunea Demontare și instalare secțiunii superioare a baii de ulei).

5. Scoateți butucul amortizorului de vibrații.

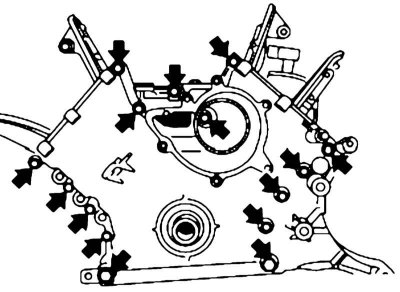

6. Deșurubați șuruburile și scoateți capacul lanțului de distribuție.

7. Curăţaţi suprafeţele de etanşare ale blocului cilindri de murdărie şi ulei.

8. Instalarea se efectuează în ordine inversă. Acordați atenție poziției bucșelor de centrare, utilizați nou garnituri. Când fixați capacul lanțului de distribuție, strângeți mai întâi șuruburile cu mâna, apoi strângeți-le cu forța necesară într-un model eșalonat. În cele din urmă, tăiați capetele proeminente ale lame metalice și înlocuiți simeringul de ulei al arborelui cotit din față (vezi secțiunea Înlocuirea etanșărilor arborelui cotit).
