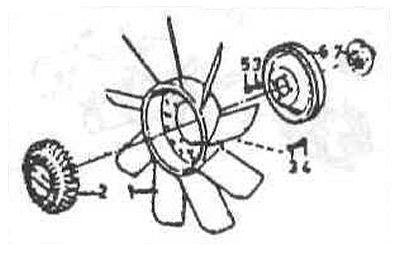

Вентилятор с вязкостной муфтой
1 — вентилятор;
2 — вязкостная муфта вентилятора;
3 — пружинная шайба;
4 — шестигранный болт М6х14;
5 — шестигранный болт М6x10;
6 — ременный шкив;
7 — фланец.
Снятие

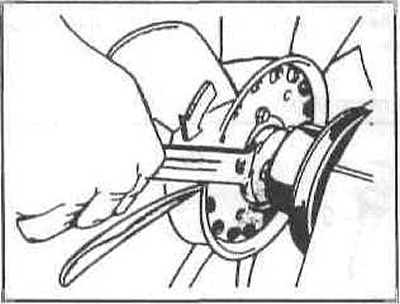

Открутите вентилятор с помощью рожкового ключа на 32 мм от ступицы водяного насоса.
Внимание: Гайка имеет левую резьбу. При откручивании гайки прижмите клиновый ремень водяного насоса, что зафиксирует ступицу, чтобы она не проворачивалась. Когда гайка затянута сильно, то можно ударить молотком по ключу и таким образом ослабить гайку. В специализированных мастерских используется приспособление, которое удерживает шкив для клинового ремня за головки болтов. После ослабления гайки ее можно открутить, вращая вентилятор. Следите за тем, чтобы крыльчатка вентилятора не упала.
Отцепите крышку вентилятора вверху слева и справа. Для этого подденьте плоской отверткой раздвижной штифт, а затем вытащите его.
Прижмите крышку вентилятора вверх в середине и отцепите выступ.
Выньте вентилятор вместе с крышкой вентилятора вверх.
Снимите верхнюю часть, вытащите расширительный бачок вверх.
Если нужно разделить вентилятор и вязкостную муфту, то выкрутите болты крепления и выньте муфту.
Установка
Установите вязкостную муфту в вентилятор и затяните болты крепления моментом 10 Нм.
Внимание: Чтобы избежать повреждений резьбы и муфты, эти болты нельзя затягивать.

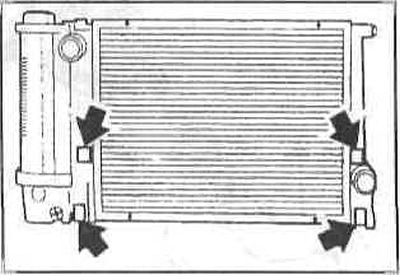

Вставьте крышку вентилятора с вентилятором сверху так, чтобы нижние планки крепления вошли в проушины на радиаторе.
Вставьте зажимы и закрепите штифтами. При необходимости замените поврежденные детали.
Затяните вентилятор с муфтой на ступице водяного насоса моментом 40 Нм, удерживая при этом ступицу с помощью клинового ремня или за головки болтов ступицы.
Внимание: Не перекосите гайку при закручивании.
