Снятие и установка рулевого колеса, блока подушки безопасности и ее контактного кольца

            0

1. Отсоедините отрицательный провод от аккумуляторной батареи.

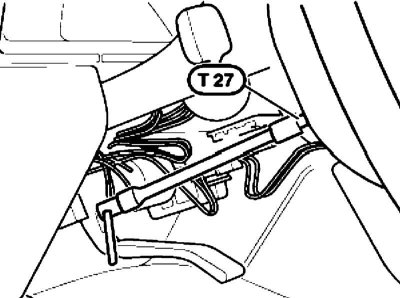

2. Выверните два болта.

При установке не пережмите кабели.


Модели до 03.1999 г. вып.

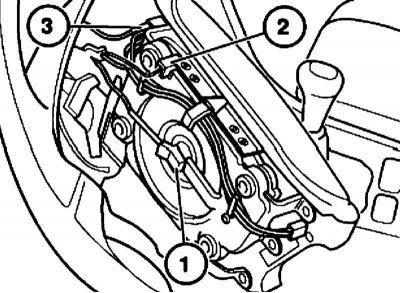

1. Разъедините разъем электропроводки пиропатрона (1), выключателя клаксона (2) и кнопок управления на рулевом колесе (3). Снимите блок подушки безопасности и отложите его сторону лицевой стороной вверх.

2. Установите рулевое колесо в положение прямолинейного движения (метки на картере рулевого механизма и на рулевом валу должны совпадать).



3. Выверните болт, отметьте положение рулевого колеса относительно рулевого вала и снимите рулевое колесо.

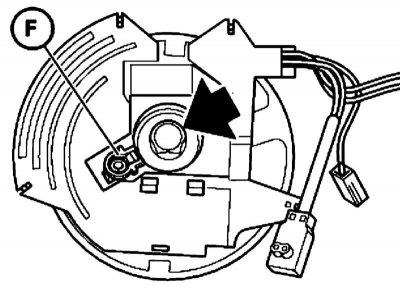

При выворачивании болта срабатывает стопорная пружина (F), которая удерживает контактное кольцо в нейтральном положении, поэтому с целью сохранения работоспособности контактного кольца не допускается поворачивать рулевое колесо, до тех пор пока болт не будет затянут.

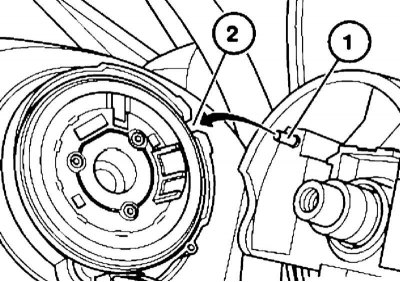

4. Установка рулевого колеса производится в обратном порядке. Стопорный штифт (1) должен войти в гнездо (2).

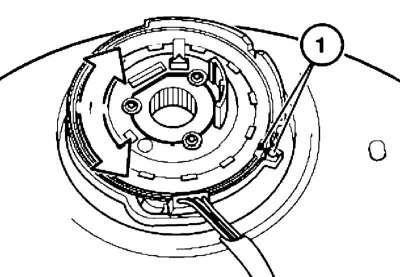

5. При необходимости отрегулируйте контактное кольцо. Для этого прижмите пружину (F на иллюстрации), определите нейтральное положение контактного кольца, разделив пополам его полный оборот вокруг оси и отпустите пружину. Обратите внимание на совпадение меток (1).

Модели с 03.1999 г. вып.

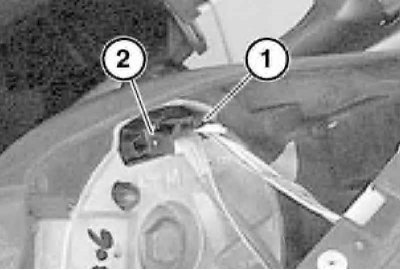

1. Разъедините разъемы (1 и 2), снимите блок подушки безопасности и отложите его сторону лицевой стороной вверх.


2. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

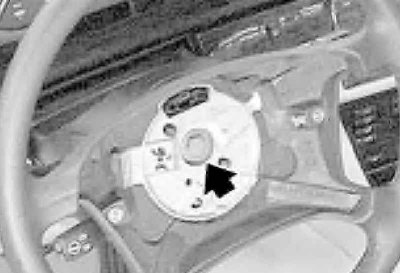

3. Выверните болт и снимите рулевое колесо.

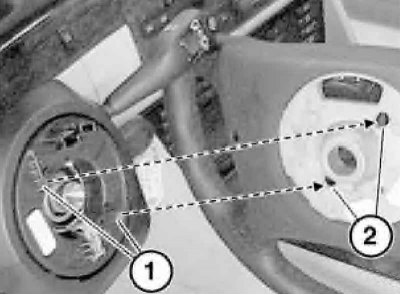

4. Установка производится в обратном порядке. Метки на рулевом колесе и на рулевом валу должны совпадать. Стопорные штифты (1) должны войти в гнезда (2).

Все модели (замена контактного кольца)

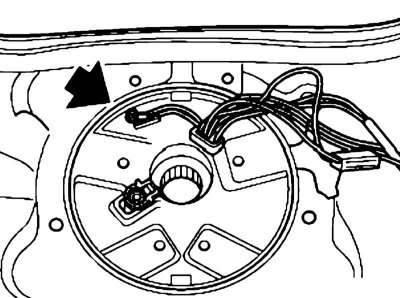

1. При снятом рулевом колесе снимите крышку и отсоедините провод, идущий на массу.

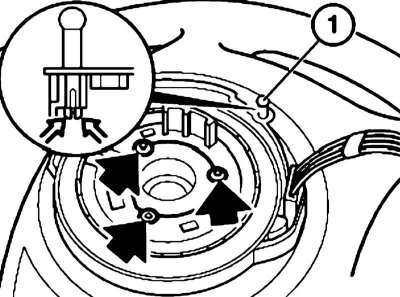

2. Выверните винты и снимите контактное кольцо.

Поводок (1) можно снимать только после того, как контактное кольцо будет закреплено на рулевом колесе, – сожмите оба конца и выньте поводок.


3. Установка производится в обратном порядке.
