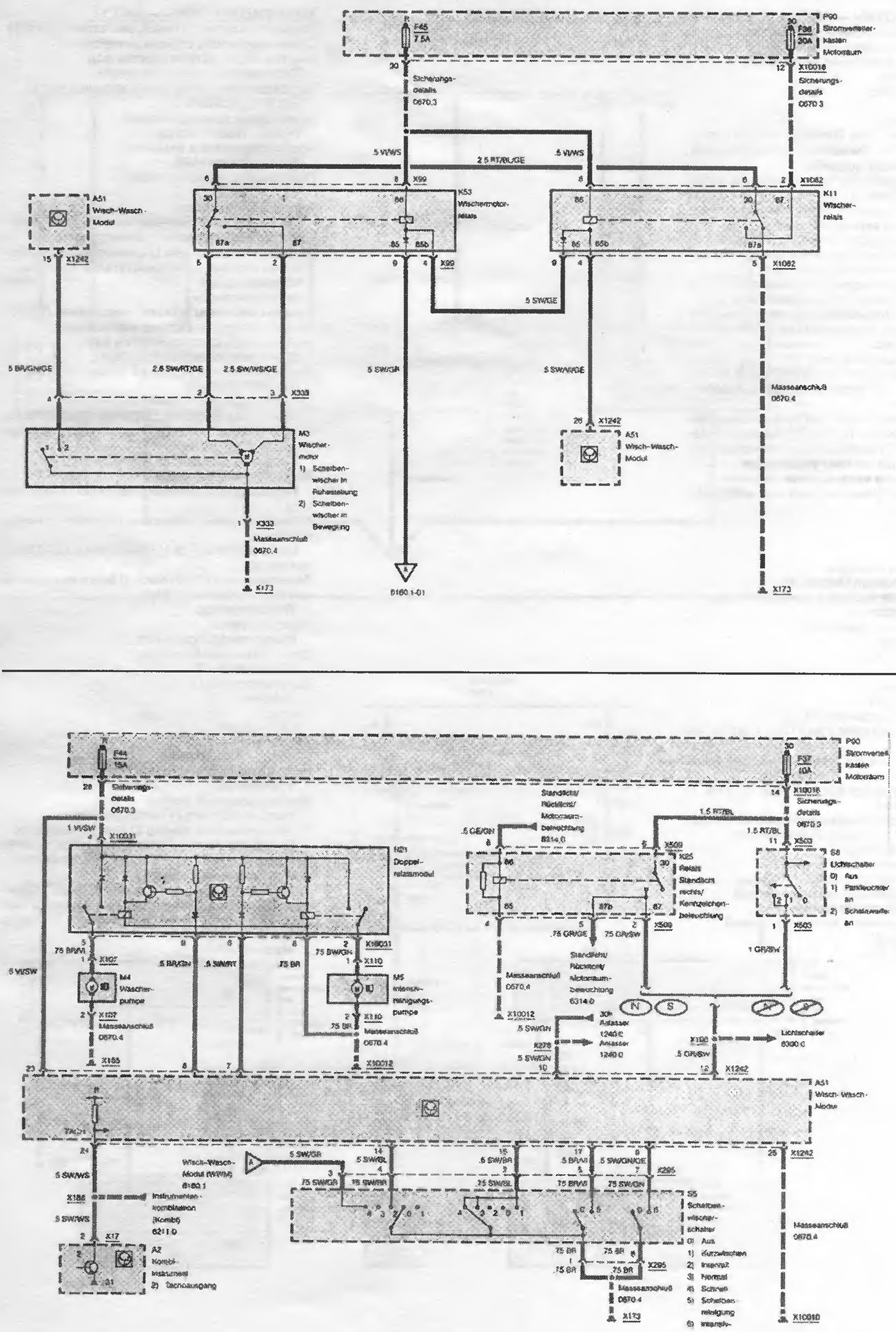

Електрически схеми — лист 11 (BMW 3 Series E36)

Модул за чистачки и миене на предното стъкло (WWM). Чистачка за предно стъкло, система за интензивно почистване, високосистемно почистване на фаровете

• Stromverteilerkasten Motorraum - Разпределителна кутия в двигателния отсек
• Подробности за схемата на кутията с предпазители - Подробности за схемата на кутията с предпазители
• Wisch-, Wasch-Modul - Модул чистачки и миячки
• Wischermotorrelais - Реле на двигателя на чистачките на предното стъкло
• Wischerrelais - Реле за чистачки на предното стъкло
• Wischermotor 1) Scheibenwischer in Ruhestel-lung 2) Scheibenwischer in Движение - Мотор чистачки 1) Чистачките в положение на покой 2) Чистачка в движение
• MasseanschluB - Масова връзка

Модул за чистачки и миене на предното стъкло (WWM). Чистачка за предно стъкло, система за интензивно почистване, високосистемно почистване на фаровете

• Stromverteilerkasten Motorraum - Разпределителна кутия в двигателния отсек
• Подробности за схемата на кутията с предпазители - Подробности за схемата на кутията с предпазители
• Standlicht / Светлини за заден ход / Осветление на двигателното отделение - Светлини за паркиране / Светлини за заден ход / Осветление на двигателното отделение
• Doppelrelaismodul - Двоен релеен модул
• Relais Standlicht rechts/Kennzeichenbeleuchtung - Релейни светлини за паркиране вдясно/Светлина на регистрационния номер
• Превключвател за светлина 0) от 1) изключен и 2) изключен - Превключвател за светлина 0) изключен 1) Светлините за паркиране са включени 2) Фаровете са включени
• Помпа за миене - Помпа за миене
• Помпа за интензивно почистване - Помпа за интензивно почистване
• MasseanschluB - Масова връзка
• Anlasser - Стартер
• Ключ за осветление - Ключ за осветление
• Wisch- Waschmodul - Чистачка, модул за миене
• Instrumentenkombination - Комбиниран инструмент
• Комбиниран инструмент 2) Изход за скоростомер - Комбиниран инструмент 2) Изход за скоростомер
• Превключвател за чистачки на предното стъкло 0) Включено 1) Кратко 2) Интервал 3) Нормално 4) Мустаци 5) Превключвател за чистачки на предно стъкло 6) Превключвател за интензивни чистачки - Превключвател за чистачки на предно стъкло 0) Изключено 1) Еднократно почистване 2) Интервален режим 3) Нормална скорост 4) Бърза скорост 5) Почистване на стъкло 6) Интензивно почистване
• MasseanschluB - Масова връзка
