Автоматическая коробка передач — снятие и установка (BMW 7 Series E32)

Снятие

Отсоедините трос переключения передач от АКПП.

Отсоедините штекеры от АКПП, для чего прижмите проволочное крепление.

Открутите болты и снимите с масляного картера двигателя крепление для маслопроводов, идущих к масляному радиатору АКПП.

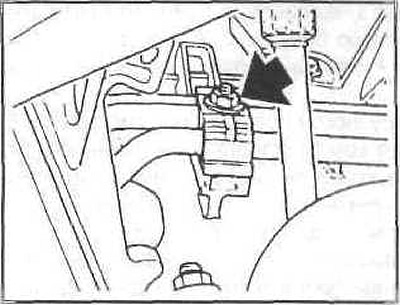

Освободите крепление (1) маслопровода радиатора от АКПП. Вытащите маслопроводы.

Внимание: Масло будет вытекать, поэтому подставьте емкость для его сбора. В маслопроводы не должна попадать грязь, поэтому их нужно заглушить пластиковыми пакетами с резинкой.

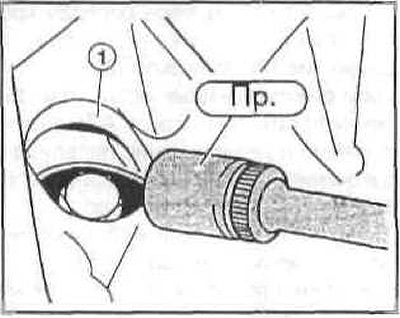

Подденьте сбоку крышку отверстия (1) на картере двигателя. Открутите один за другим три болта преобразователя крутящего момента с помощью накидной головки. При этом болты не должны упасть в картер. Чтобы болты попали в отверстие, нужно провернуть двигатель за шестигранник на шкиве коленвала.



Подоприте АКПП напольным домкратом с подкладкой с нижней стороны автомобиля. АКПП можно подпирать только за корпус, но не масляный картер.

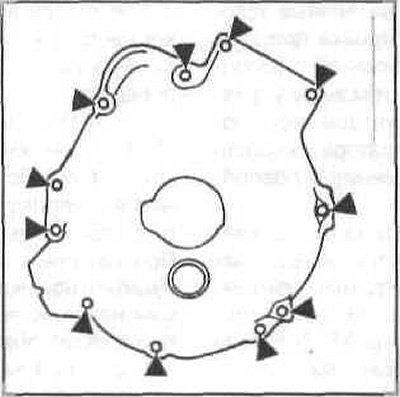

Открутите болты крепления АКПП к двигателю. Положение фланцевых болтов такое же, как и у механической КПП.

Предохраните преобразователь крутящего момента от выскальзывания, для чего установите зажимные щипцы на корпус АКПП плоской стороной зажима к преобразователю и закрепите их. Если зажимные щипцы не устанавливаются, то при снятии АКПП обратите внимание на то, чтобы преобразователь не соскользнул с АКПП. Стяните АКПП с двигателя.

Открутите болты АКПП головкой для болтов TORX.

Отсоедините АКПП от фланца и вытащите ее назад вдвоем с помощником.

Установка

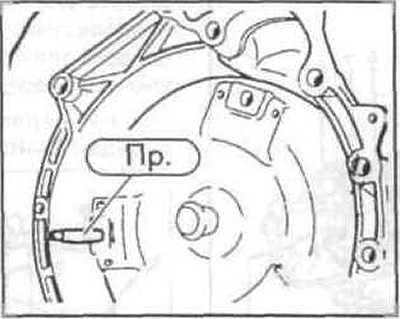

Проверните преобразователь крутящего момента на АКПП так, чтобы отверстия на планках были направлены к серединам отверстий на маховике. Вставьте специальное приспособление (стержень) в планку.



При совмещении двигателя и АКПП нужно совместить три отверстия на преобразователе с тремя отверстиями на пластине привода (маховике). Дополнительное выравнивание невозможно и может привести к повреждениям.



Поставьте АКПП и осторожно вставьте стержень в отверстие на пластине привода. После установки и закручивания болтов АКПП выкрутите стержень вперед из отверстия.



Снимите зажимные щипцы с корпуса АКПП и вставьте три болта для преобразователя крутящего момента в отверстия АКПП. Затяните болты моментом 45 Нм. При замене пользуйтесь только оригинальными болтами.



Снимите пылезащитные заглушки (чехлы) и установите маслопроводы на АКПП с новыми уплотнениями, закрепив держатель.

Установите крепления маслопроводов на масляный картер двигателя и закрепите болтами/гайками.

Наденьте электрический штекер на АКПП — он должен защелкнуться.

Установите трос переключения передач и отрегулируйте его.

Залейте масло/жидкость в АКПП.



Установите карданный вал.

Установите поперечную балку АКПП на днище и затяните болты/гайки моментом 20 Нм. Снимите домкрат из-под АКПП.

Установите теплозащитный кожух. Установите стабилизатор попе речной устойчивости на штанги и за тяните новые самоконтрящиеся гайки моментом 60 Нм.

Установите нижний кожух (брызговик) моторного отсека.

Подсоедините отрицательный провод к аккумулятору.
