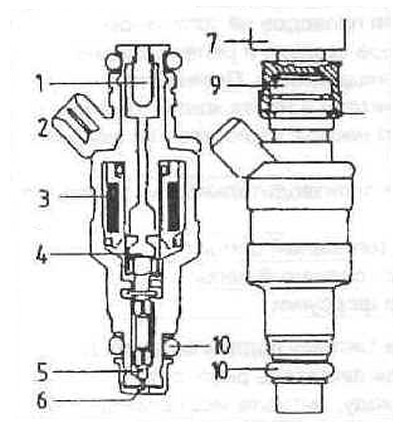

1 - rács;
2 - elektromos érintkező;
3 - elektromágneses tekercs;
4 - horgony;
5 - fúvóka tű;
6 - a tű hegye;
7 - elosztó vezeték;
8 - biztonsági konzol;
9 - felső tömítőgyűrű;
10 - alsó tömítőgyűrű.
Visszavonás
Távolítsa el az olajbetöltő sapkát. Csavarhúzóval csavarja le a kis burkolatokat, és csavarja ki a felemelt csavarokat. Távolítsa el a két műanyag fedelet.

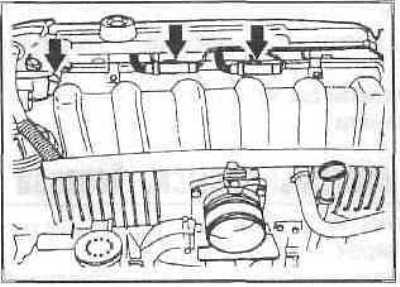

Csatlakoztassa le a lambda szondákat. Távolítsa el a VANOS mágnesszelep dugóját.
Figyelem: Egyes modelleken az ellátó cső közvetlenül az elosztócsőbe van csavarva. Ebben az esetben a beszerelés során mindig cserélje ki a tömítőgyűrűt és kenje be műszaki vazelinnel.

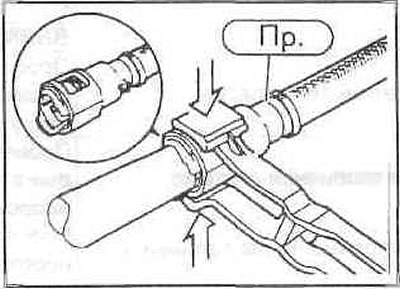

Egy másik kivitelben a tüzelőanyag-tömlő rögzítőkapcsokkal van rögzítve, ilyenkor speciális szerszám vagy hasonló kapcsok szükségesek a kapcsok kioldásához. Beszerelés előtt ellenőrizze az O-gyűrűt, és szükség esetén cserélje ki.

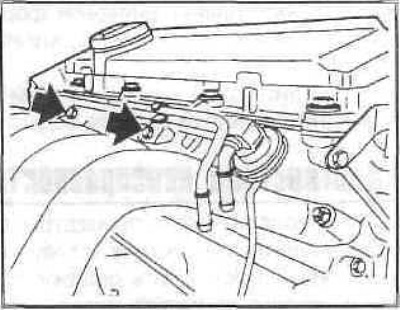

Lazítsa meg a rögzítőcsavarokat (nyilak) az üzemanyag-elosztó számára.

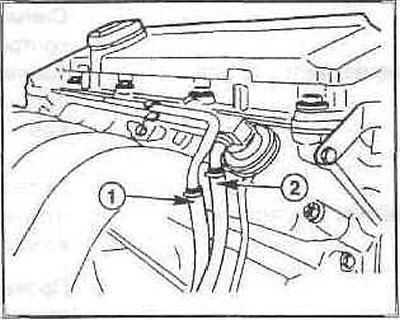

Távolítsa el a vákuumtömlőt (1) üzemanyag nyomás szabályozóval (2 - csatlakozás az üzemanyaghoz; 3 - rögzítési pont).

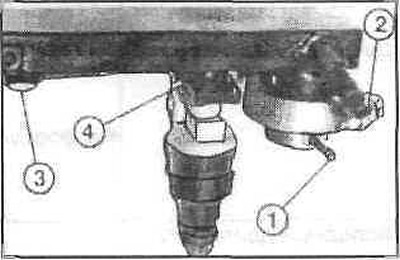

Húzza ki az üzemanyag-elosztó csövet az injektorokkal felfelé a hengerfejből. A fúvókák egyszerűen behelyezhetők és kihúzhatók.
Húzza ki a reteszeket (4) oldalra, és távolítsa el az injektorokat.
Telepítés
Helyezze a befecskendező szelepeket az üzemanyag-elosztó csőbe, és rögzítse konzolokkal.
Kenje meg az O-gyűrűket vazelinnel vagy SAE90 hajtóműolajjal.
Nyomja az üzemanyag-elosztócső befecskendező szelepeit egyenletesen a hengerfejbe.
Figyelem: Az injektorok felszerelésekor ügyeljen arra, hogy az O-gyűrűk ne sérüljenek meg. Cserélje ki a sérült O-gyűrűket, ügyelve a másik O-gyűrű helyzetére. Az O-gyűrűket beszerelés előtt csak vazelinnel vagy hajtóműolajjal kenje meg.
Rögzítse az elosztó csővezetéket a hengerblokk fejére két csavarral.
Helyezze fel a tömlőket (üzemanyag vezetékek) tüzelőanyag-ellátás és visszavezetés az elosztó csővezetékbe, és rögzítse őket új bilincsekkel vagy O-gyűrűkkel.
Csatlakoztassa a lambda szondák dugóit és a VANOS rendszer mágnesszelepét.
Helyezze fel az injektor csatlakozó rudat.
Szerelje fel a két motorburkolatot, szerelje fel az olajbetöltő sapkát.
Olvassa be a hibakódokat a DME rendszermemóriából. A hibaelhárítás után törölje a kódokat a memóriából.
