2. Scoateți chiulasa (vezi secțiunea Motor diesel M57).
3. Scoateți generatorul (vezi capitolul Sistemele electrice ale motorului).

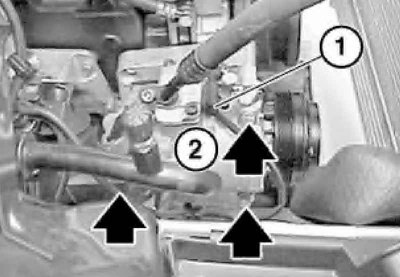

4. Deșurubați șuruburile de fixare a compresorului A/C (vezi capitolul Sisteme de racire, incalzire, ventilatie si climatizare a motorului), deconectați conectorul (1), scoateți compresorul A/C și fixați-l în lateral.

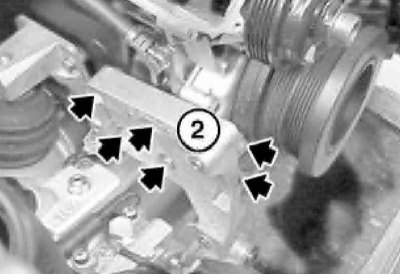

5. Scoateți toate șuruburile de pe suport (2) și scoateți suportul compresorului.

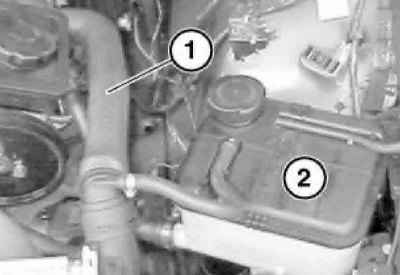

6. Scoateți furtunul sistemului de răcire (1) împreună cu rezervorul (2).

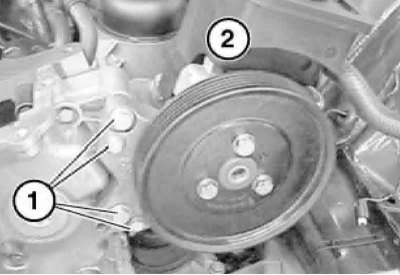

7. Deșurubați șuruburile (1), scoateți pompa de servodirecție (2) și fixați-o în lateral.
Nu îndepărtați liniile servo.

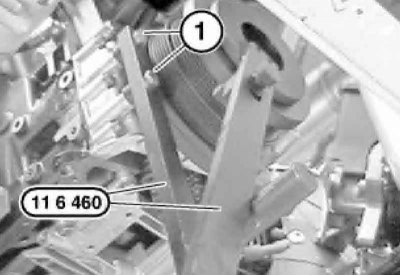

8. Instalaţi unealta nr. 11 6 460 pe amortizorul de vibraţii.
Datorită suportului compresorului A/C îndepărtat, șuruburile scurtate trebuie instalate în punctele (1).

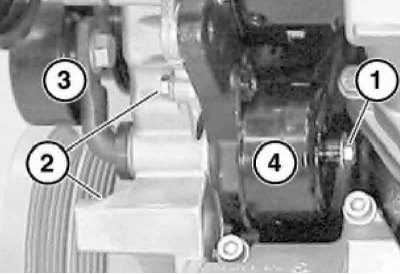

9. Slăbiți piulița (1), deșurubați șuruburile (2) care fixează întinzătorul (4) și trageți înainte arcul de tensionare (3). Scoateți întinzătorul.

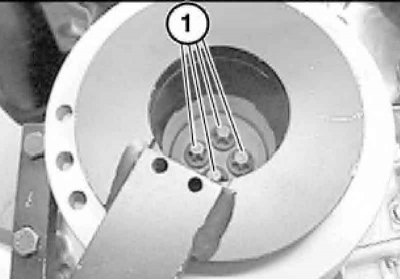

10. Scoateți șuruburile (1).
Pentru instalare vor fi necesare șuruburi noi.

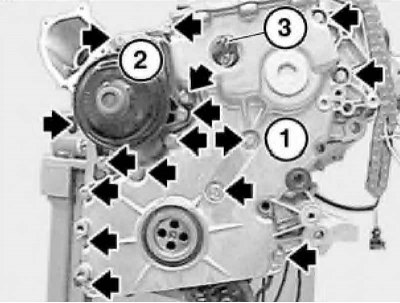

11. Scoateți toate șuruburile capacului lanțului de distribuție (1) și pompei de apă (2).
Rotiți unealta nr. 11 3 340 (3) astfel încât să nu iasă afară la scoaterea capacului lanțului de distribuție. Scoateți cu grijă capacul lanțului de distribuție. Marcați direcția de mișcare a lanțului și îndepărtați-l.

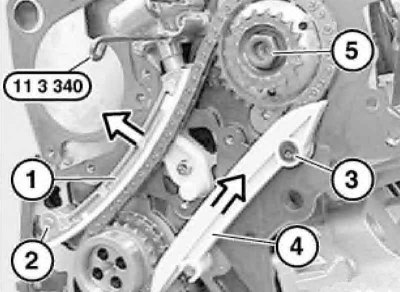

12. Apăsaţi bara întinzătoare (1) în direcţia săgeţii şi scoateţi întinzătorul lanţului utilizând unealta nr. 11 3 340. Scoateţi bara întinzătoare din bolţul balamalei (2). Slăbiți șurubul (3) și scoateți ghidajul lanțului (4) în direcția indicată de săgeată. Scoateți piulița (5) de la pompa de combustibil de înaltă presiune.

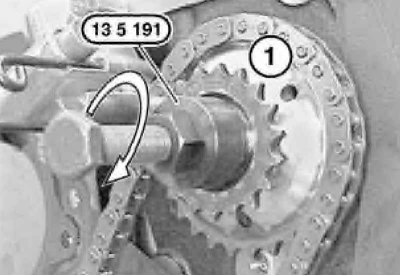

13. Înșurubați unealta nr. 13 5 191 în pinionul pompei de injecție (1). Marcați direcția de mișcare a lanțului și înșurubați șurubul sculei nr. 13 5 191. Scoateți pinionul de antrenare al pompei de injecție cu lanțul de transmisie.
În timpul instalării, este permisă orice poziție a pinionului față de pompa de combustibil de înaltă presiune.

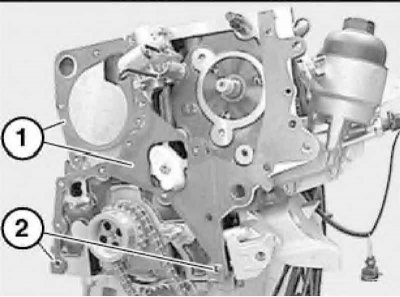

14. Scoateți garnitura (1). Verificați bucșele de ghidare (2) pentru deteriorări și înlocuiți-le dacă este necesar.
15. Curățați suprafețele de împerechere, instalați o garnitură nouă.
Garnitura trebuie să fie uscată în timpul instalării.
16. Instalarea se efectuează în ordine inversă. Înainte de a instala capacul lanțului de distribuție, lanțul trebuie instalat. Datorită fixării sale precise față de arbore, etanșarea arborelui cotit din față este înlocuită numai după ce au fost instalate chiulasa și baia de ulei.
