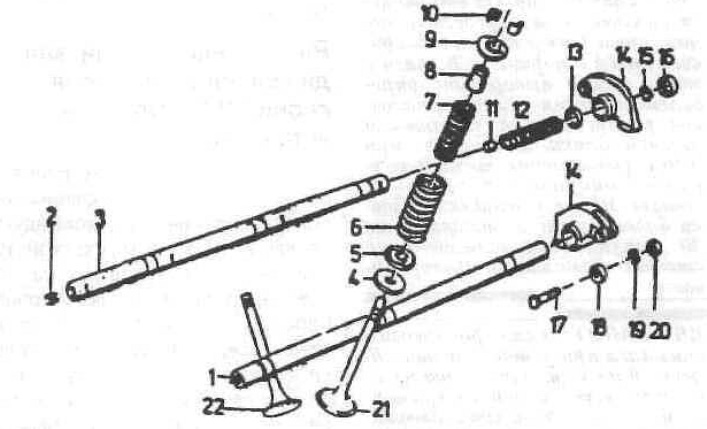

Элементы газораспределительного механизма двигателя серии М30
1 — ось коромысел;
2 — пробка;
3 — ось;
4 — подкладка;
5 — чашка пружины;
6 — внешняя пружина;
7 — внутренняя пружина;
8 — маслоотражательный колпачок;
9 — верхняя чашка пружины;
10 — сухари;
11 — запорный болт;
12 — пружина;
13 — регулировочная шайба;
14 — коромысло;
15 — крепежная скоба;
16 — упорное кольцо;
17 — болт;
18 — эксцентрик;
19 — шайба;
20 — гайка;
21 — впускной клапан;
22 — выпускной клапан.
Элементы клапанного узла двигателя серии М70
Снимите головку блока цилиндров.
Снимите распредвал.
Снимите заднюю крышку головки блока цилиндров.
Снимите с каждого из коромысел крепежные скобы.
Внимание: Имеется несколько разновидностей скоб. Проволочные скобы установлены с каждой стороны коромысла, пружинные пролегают по коромыслу.
Перед снятием осей коромысел измерьте радиальный зазор каждого коромысла и сравните полученный результат с требуемыми значениями (0,015-0,051 мм).
Не смещая коромысло вдоль оси, попробуйте развернуть на ней коромысло сначала в одну, а затем в другую сторону. Радиальный зазор — суммарное смещение обращенного к распредвалу конца коромысла. Если зазор больше требуемого, втулка коромысла, ось или оба этих элемента требуют замены.

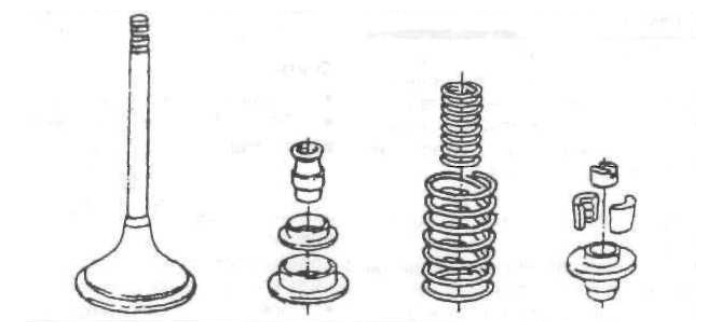

Разборка головки блока цилиндров включает снятие впускных и выпускных клапанов и связанных с ними деталей.
Перед тем, как снимать клапаны, приготовьтесь пометить их и хранить отдельно вместе со связанными с ними деталями так, чтобы при сборке можно было установить их на прежние места, в те же самые направляющие.

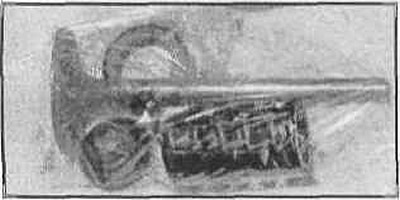

Сожмите пружины первого клапана с помощью сжимателя и снимите сухари клапана.
Осторожно освободите сжиматель и снимите пружины и гнездо пружины.

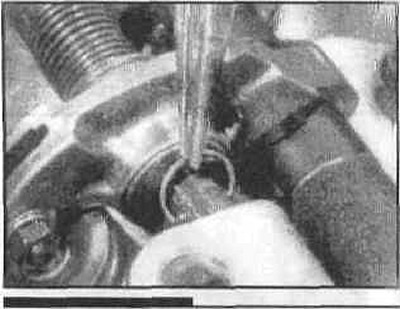

Вытащите клапан из головки цилиндров, затем снимите сальник. Если клапан заклинивает в направляющей (и его нельзя вытащить), протолкните его обратно в головку блока цилиндров и обточите область вокруг канавки для держателя мелким напильником.
Повторите эту операцию с остальными клапанами. Не забывайте складывать и хранить детали каждого клапана отдельно.
Для быстрой разборки клапанного узла можно пользоваться следующим методом:
Наставьте на верхнюю тарелку клапана старый поршневой палец и ударьте по нему молотком.
Внимание: Будьте осторожны. При этом выскакивают сухари, и пружины могут «подпрыгнуть».
Снимите элементы клапанов, как описано выше.
Внимание: Для установки клапанов необходимо приспособление.
После того как клапаны сняты, необходимо тщательно очистить и осмотреть головку блока цилиндров. Если проводится капитальный ремонт двигателя, то вначале закончите разборку двигателя, а потом начните очистку и проверку головки блоков цилиндров.
