Електрически схеми — лист 2 (BMW 3 Series E36)

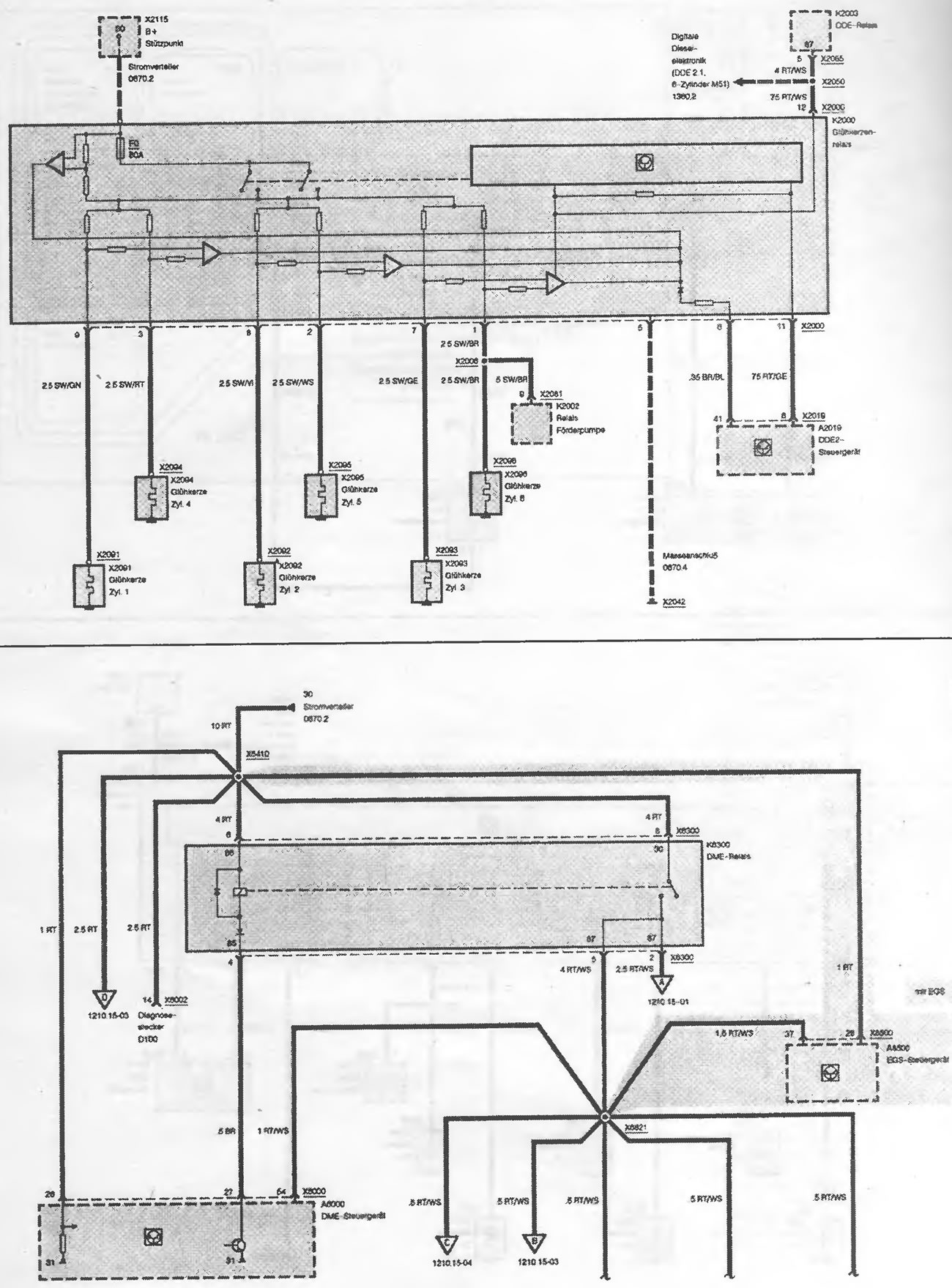

Устройство за предварително нагряване. Модел 325tds

• Терминал B+ - Терминал B+
• Stromverteiler - Разпределителен блок
• Digitale Dieselelektronik (DDE 2.1, 6-Zylinder M51) - Цифрова електронна система за управление на дизелов двигател (DDE 2.1, 6-цилиндров двигател M51.)
• DDE-Relay - DDE реле
• Релета за подгревни свещи - Релета за подгревни свещи
• Gliihkerze Zyl. 1 - Подгревна свещ на цилиндър 1
• Gliihkerze Zyl. 2 - Подгревна свещ за цилиндър 2
• Gliihkerze Zyl. 3 - Подгревна свещ за цилиндър 3
• Gliihkerze Zyl. 4 - Подгревна свещ за цилиндър 4
• Gliihkerze Zyl. 5 - Подгревна свещ за цилиндър 5
• Gliihkerze Zyl. 6 - Подгревна свещ за цилиндър 6
• Реле за горивна помпа - Реле за горивна помпа
• DDE2-контролен блок - DDE2 контролен блок
• MasseanschluB - Точка за заземяване

Електронна система за управление на двигателя (DMEM1.7, четирицилиндров двигател M42/M43). Захранване, инжектори

• Stromverteiler - Разпределителен блок
• DME-Relay - DME реле
• Diagnosestecker - Диагностичен конектор
• с ЕГС - с ЕГС
• EGS-Control Unit - Контролен блок EGS
• DME-контролен блок - DME контролен блок
