A motor mindkét hengerfejburkolatának tömítéseinek cseréjét az alábbi sorrendben kell elvégezni.

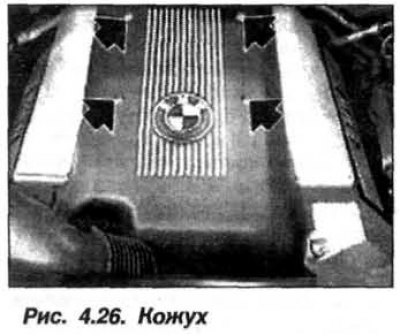

Válassza le a negatív pólust az akkumulátorról, és távolítsa el a hangszigetelő burkolatot (lásd a 4.26. ábrát) és egy partíció.
Távolítsa el a hullámos burkolatot a fojtószelep tengelyéről és a légszűrő házának felső részét a légáramlás-mérővel együtt. Távolítsa el a levegőszűrő házának alsó részét, és csavarja le az akkumulátor "+" vezetékét a motortér előlapján. Szigetelje le a vezetéket kupakkal és szigetelőszalaggal. Távolítsa el a "+" vezetéket az akkumulátorról, és mozgassa oldalra.
Távolítsa el a mosófolyadék-tartályt az 1–4. hengerek hengerfejburkolatának oldaláról. Oldja ki a hűtőrendszer tömlőit a bilincsekről és a szelepen lévő konzolról, és mozgassa oldalra, az 5-8 hengerblokk hengerfejburkolatának oldaláról. Ne válassza le a tömlőket.

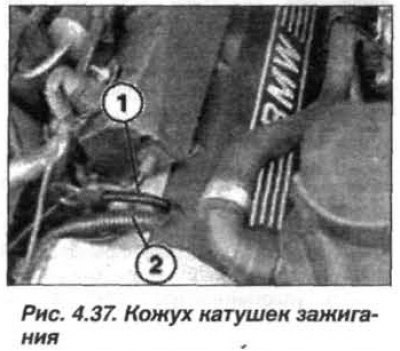

A szellőzőcsatorna a gyújtótekercs háza alatt található (1, 4.37. ábra) első tengely sebességváltó és "+" vezetékes (2) akkumulátor.
Nyissa ki a gyújtótekercs-ház dugóit, és távolítsa el a gyújtótekercseket.

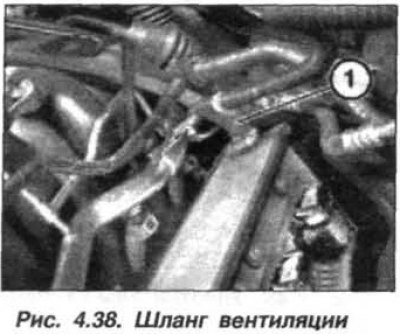

Az 5-8 hengersoron kösse le a tömlőt (1, 4.38. ábra) forgattyúház szellőzés a hengerfej burkolatból.
Lazítsa meg a rögzítőcsavarokat, és mozgassa a jobb és bal kábeldobozt a motor közepére.
Csavarja le a hengerfejfedél bal és jobb oldali rögzítőelemeit (11 db), és vegye le a fedelet.
A burkolatok felszerelését fordított sorrendben kell elvégezni, miközben ellenőrizni kell a tömítő tömítések állapotát, és szükség esetén cserélni kell.
Tisztítsa meg a hengerfej és a fejfedél tömítőfelületeit a régi tömítés maradványaitól. A tisztításhoz használjon keményfa kaparót (bükk, gyertyán, tölgy).

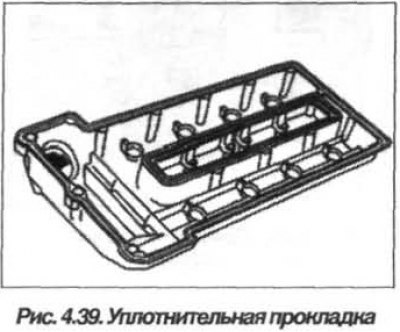

Vigyen fel kenőanyagot, amely javítja a gumi csúszását, például glicerint vagy vazelint a külső és belső hornyok teljes kerületén, valamint a hengerfejburkolat tömítőfelületén (4.39. ábra).
Szerelje be a belső tömítést a horonyba feszültség nélkül, a lekerekített sarkoktól kezdve. Szerelje be feszítés nélkül a külső tömítést a horonyba, és a lekerekített sarkoktól kezdve igazítsa a burkolat hornyához.

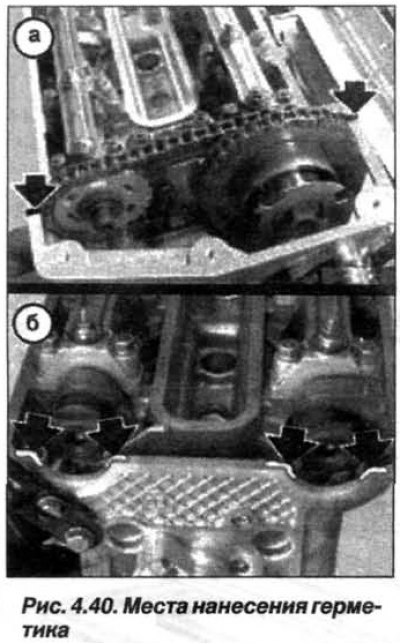

A hengerfej és a vezérműszíj burkolat közötti illesztéseknél a bal és a jobb oldalon (nyilak, 4.40. ábra, a)
valamint a hengerfej és a VANOS működtetők közötti lekerekítési területeken a bal és a jobb oldalon (nyilak, 4.40. ábra, b) vigyen fel peremtömítő csavargot, például Drei Bond 1209-et. Győződjön meg arról, hogy a tömítőtömítés megfelelően van felszerelve a hengerfej szélein és hátulján.

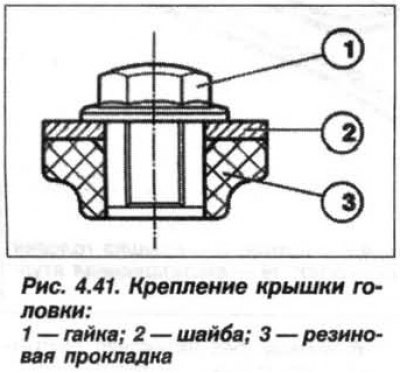

Készítse elő a hengerfejfedél rögzítőcsavarjait. A csavarelemek beépítési sorrendjét a 4.41. ábra mutatja.

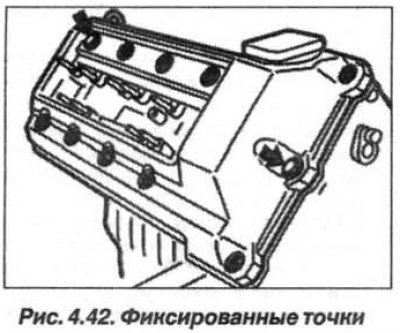

Helyezze be a burkolat rögzítőcsavarjait a rögzített pontokba (nyilak, 4.42. ábra) és igazítsa be a hengerfejfedelet.
Csavarja be a fedelet rögzítő összes csavart (M6) kézzel anélkül, hogy teljesen meghúzná őket.
Húzza meg a burkolat rögzítőcsavarjait keresztben a közepétől a szélekig. Ne húzza túl a csavarokat.
