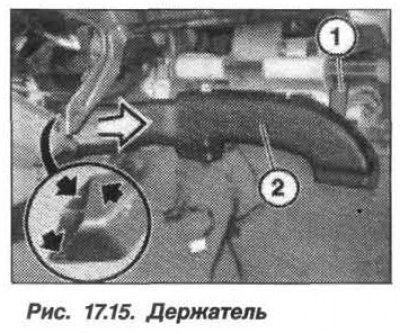

Odpojte držiaky (1, obr. 17.15) systém ohrevu vzduchového potrubia na pravej strane priestoru pre nohy svoriek. Odstráňte vzduchové potrubie (2) v smere označenom šípkou.

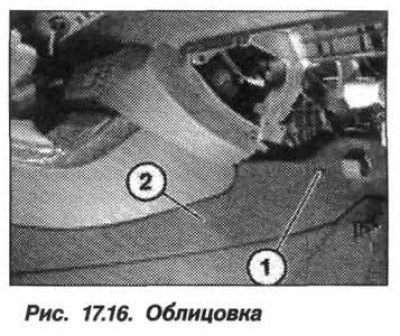

Odstráňte skrutku (1, obr. 17.16) obloženie strednej časti konzoly.
So zástrčkovým konektorom (ShS), odpojte ho, uvoľnite svorky obloženia (2) zásuvku na drobné predmety a vyberte ju.

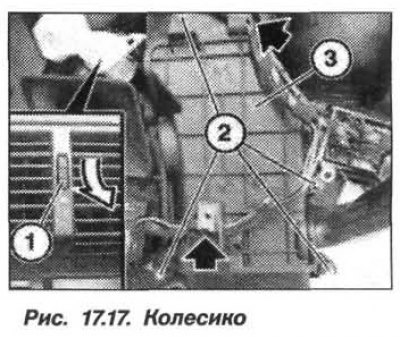

Na uľahčenie ďalších operácií sa odporúča odstrániť ohrievač klimatizácie. Otočte nastavovacie koliesko (1, obr. 17.17) na centrálnej ventilačnej mriežke do krajnej polohy v smere označenom svetelnou šípkou. Uvoľnite drôt zo svoriek (tmavá šípka). Odstráňte skrutky (2) a odstráňte kryt (3).
Odstráňte zvukovú izoláciu, odstráňte skrutky (1, obr. 17.18) a odstráňte štíty (2). Roztiahnite potrubie klimatizácie a odstráňte poistný ventil (3).
Montáž poistného ventilu klimatizácie by sa mala vykonať v opačnom poradí, pričom je potrebné vymeniť tesniace krúžky potrubí a dbať na správnu polohu vzduchového kanála v pravej časti priestoru pre nohy.
